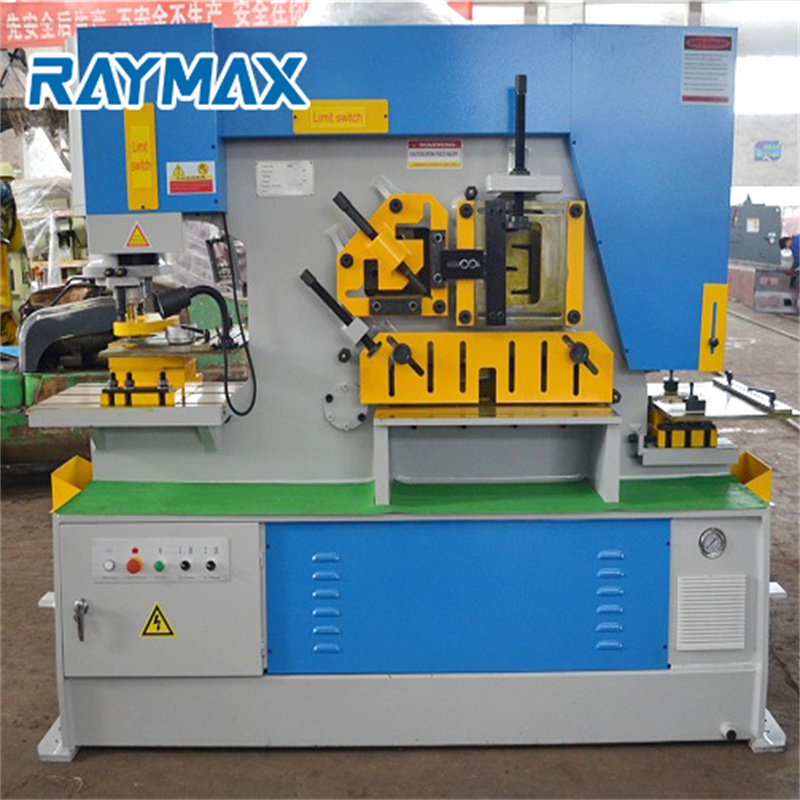

Machine hydraulique de poinçonnage et de cisaillement de machine d'IronWorker en métal

Les ferronniers hydrauliques sont conçus avec de multiples fonctions pour économiser de la main-d'œuvre, du temps, de l'énergie et des coûts. Cela permet à Accurl Ironworkers de répondre aux besoins diversifiés de l'industrie de la fabrication de métaux. Une efficacité maximale et une longue durée de vie sont garanties en utilisant les dernières méthodes de fabrication, y compris une conception CAO puissante, une ligne de production moderne avec un équipement CNC et un contrôle qualité continu.

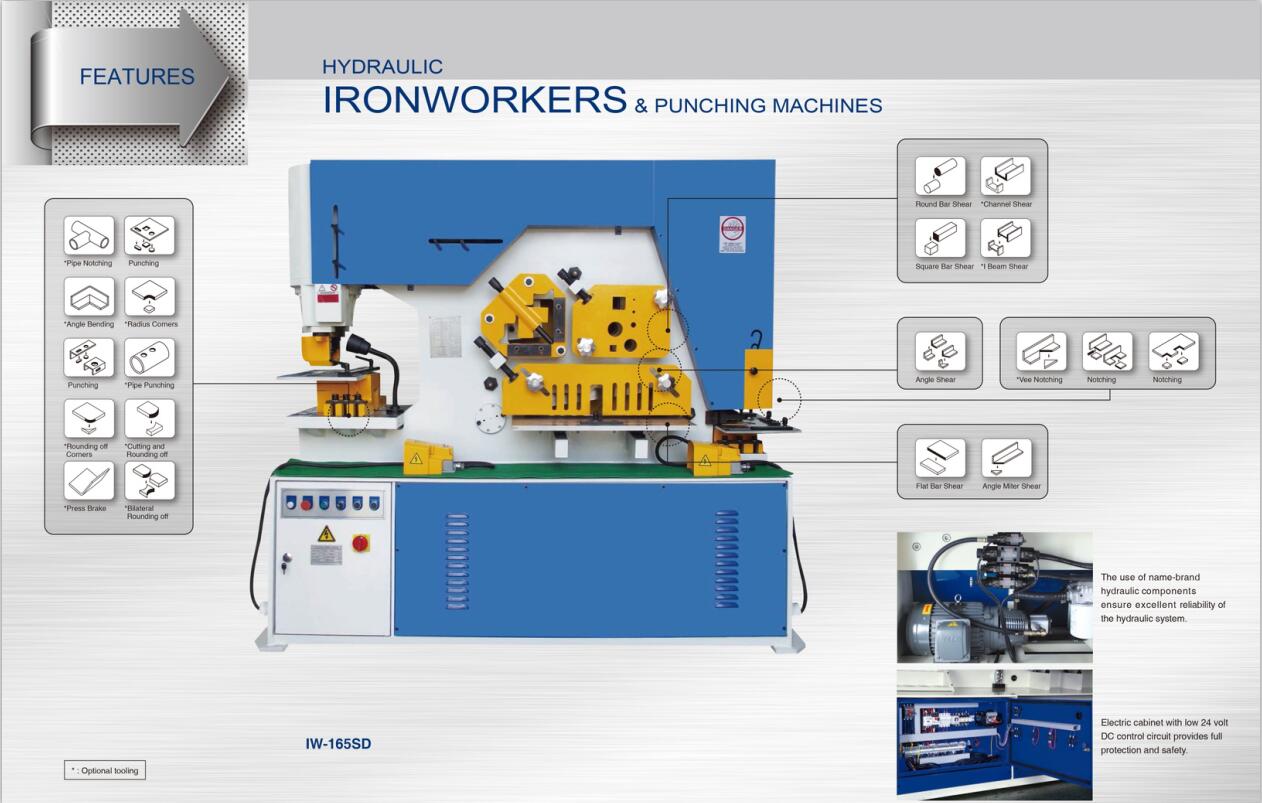

POSTES DE TRAVAIL

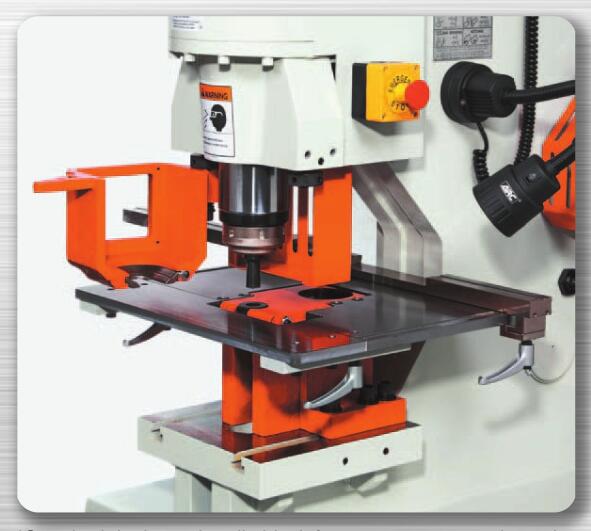

Station de poinçonnage

1. Une gamme complète de poinçons et de matrices est disponible pour divers besoins de poinçonnage.

2. Système d'écrou de retenue à changement rapide pour un changement rapide de l'outillage de poinçonnage.

3. Décapant soigneusement conçu pour la visibilité, la sécurité et la facilité d'utilisation.

4. Une grande table en 2 parties avec des échelles et des butées de jaugeage est standard sur tous les modèles.

5. Le décapant avec plaques interchangeables de diverses ouvertures pour minimiser la déformation est standard sur tous les modèles.

MODÈLE DE POINÇONNAGE	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
Force de frappe	60 tonnes	80 tonnes	100 tonnes	125 tonnes	165 tonnes
Capacité de perforation S	ø22 x 20	ø26 x 22	ø28 x 26	ø33 x 27	ø37 x 32
Capacité de perforation SD	ø50 x 9	ø50 x 12	ø50 x 15	ø50 x 18	ø50 x 24
Profondeur de gorge S	310	310	310	310	--
Profondeur de gorge SD	510	510	510	510	510
Longueur de course maximale	100	100	100	100	100
Cycles/Min. (course de 20 mm)	30	29	28	28	29
Hauteur de travail jusqu'à mourir	1010	1050	1044	1069	1050

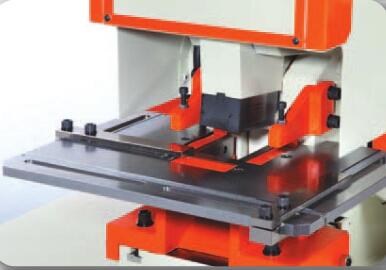

Station de cisaillement de barres plates

1. Lame supérieure spécialement usinée pour donner un cisaillement propre avec un minimum de distorsion.

2. La lame inférieure a quatre tranchants utilisables.

3. Coupe d'onglet à degré variable sur la bride d'angle.

4. Maintien facilement réglable.

5. Table de support avec guides pour un positionnement précis.

MODÈLE DE CISAILLEMENT À PLAT	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
Cisaille à barre plate S	350 x 15	460 x 15	610 × 16	125 tonnes	760 x 20
Cisaille à barre plate SD	240 x 20	300 x 20	400 x 20	400 x 25	400 x 30
Longueur de lame	360	465	620	620	770
Garniture de bride d'angle	100	100	100	100	120
Hauteur de travail	910	926	954	920	920

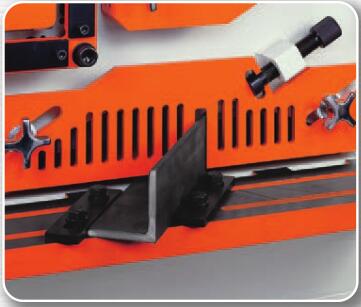

Station de cisaillement d'angle

1. Cisaillement simple sans perte de matière et déformation minimale.

2. La coupe d'onglet à 45° est facile et propre.

3. Lames fixes avec quatre arêtes de coupe utilisables.

4. Rayons d'angle sélectionnables sur les lames mobiles pour des résultats optimaux sur des angles petits ou grands.

MODÈLE DE CISAILLEMENT D'ANGLE	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	IW-165SD
Au cisaillement à 90°	130 x 130 x 12	150 x 150 x 12	150 x 150 x 15	150 x 150 x 15	150 x 150 x 20
Au cisaillement d'onglet à 45°	65 x 65 x 8	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9
Hauteur de travail	1115	1165	1216	1185	1185

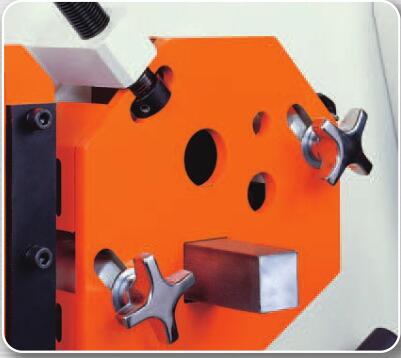

Station de cisaillage de barres

1. Un dispositif de retenue pour différentes tailles de cisailles à barres carrées et de cisailles à barres rondes.

2. L'outillage de cisaillement des profilés et profilés en option est disponible pour la plupart des modèles. (Voir le tableau des spécifications pour plus de détails)

MODÈLE DE CISAILLEMENT DE BARRES	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
Cisaillement à barres rondes	ø40	ø45	ø45	ø50	ø60
Cisaille à barre carrée	38 x 38	300 x 20	400 x 20	50 x 50	60 x 60
Cisaillement du canal (H x B)	125x65*	150x75*	150x75*	150x75*	200 x 90*
IBeam Cisaillement (H x B)	100	150x75*	150x75*	150x75*	200 x 100*
Hauteur de travail	1220	1270	1332	1310	1370

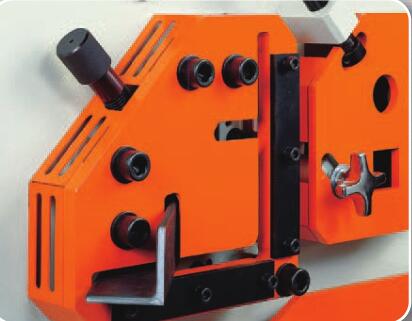

Poste d'encochage

1. Idéal pour le grugeage des fers plats et des cornières.

2. Garde de sécurité à verrouillage électrique pour une sécurité et une visibilité maximales.

3. Table de calibrage incluse avec butées pour un positionnement précis.

MODÈLE D'ENCOCHAGE	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
Encocheuse rectangulaire (L x P x T)	50,8 x 90 x 9	50,8 x 90 x 12	63,5 x 90 x 12	63,5 x 90 x 13	63,5 x 90 x 16
Vee-Notcher (côté x côté x T)	90 x 90 x 10*	90 x 90 x 12*	105 x 105 x 12*	105 x 105 x 13*	105 x 105 x 16*
Hauteur de travail	910	926	954	920	920

Détails

• CNC ou pas : CNC
• Condition: Nouveau
• Force nominale (kN) : 125
• Source d'alimentation : Hydraulique
• Lieu d'origine : Anhui, Chine
• Tension : 380V50HZ
• Puissance du moteur (kW) : 7,5 CV
• Poids (T) : 4,2
• Principaux arguments de vente : prix compétitif
• Garantie 1 année
• Emplacement de la salle d'exposition : Australie, Canada, Royaume-Uni
• Industries applicables : hôtels, magasins de matériaux de construction, usines de fabrication, ateliers de réparation de machines, fermes, usage domestique, travaux de construction, énergie et exploitation minière
• Type de machine : Presse hydraulique
• Mot-clé: Poinçonneuse en métal
• Nom du produit: Machine de poinçonnage et de cisaillement hydraulique pour tôlerie
• Profondeur de la gorge : 500 MM
• Couleur: Bleu Blanc Gris
• Force de frappe : 125 tonnes
• Objectif : Économiser des coûts et de l'énergie
• Service après-vente fourni : support en ligne, support technique vidéo
• Service après-vente : support technique vidéo, service de maintenance et de réparation sur le terrain, pièces de rechange
• Emplacement du service local : Mexique, Australie, États-Unis, Maroc, Russie, Canada
• Certificat : CE ISO
