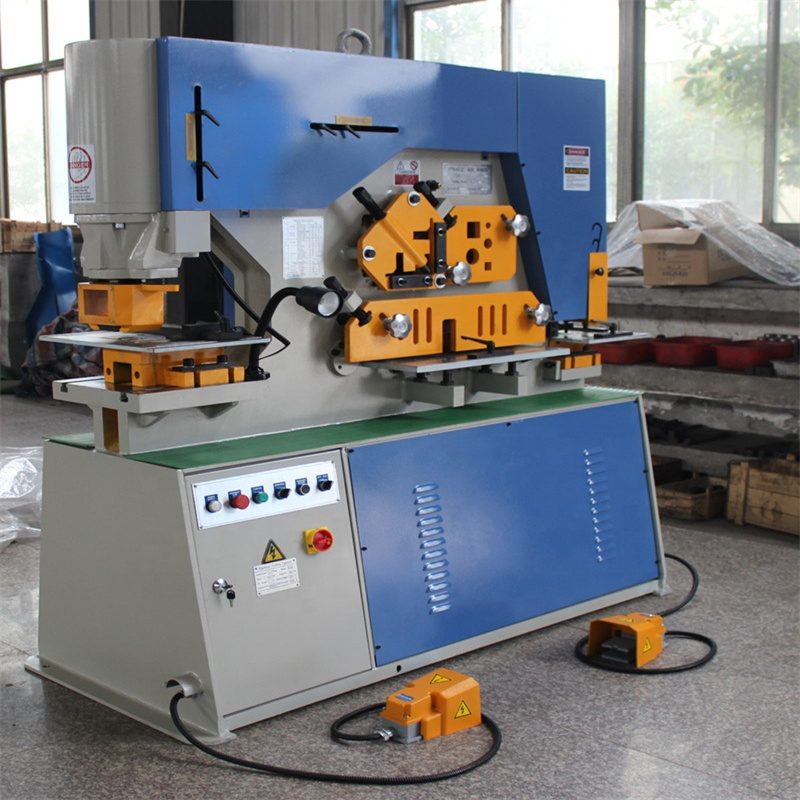

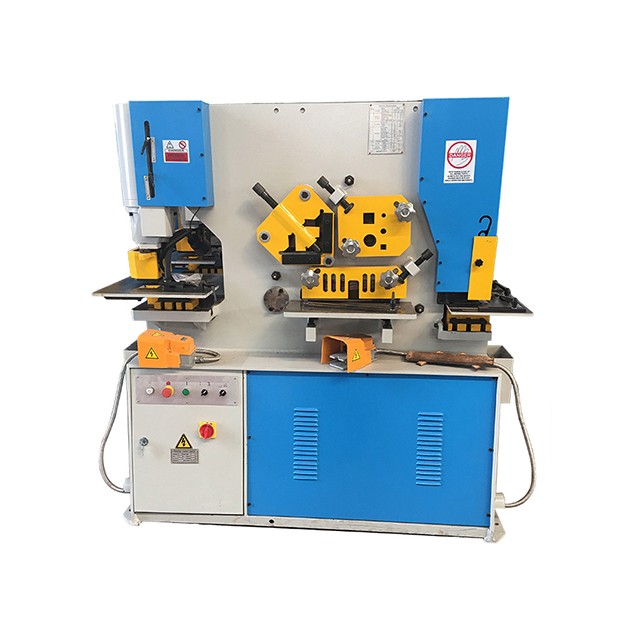

Machine hydraulique de ferronnier hydraulique de coupe de coin de presse de tôle de 110 tonnes

Application

Ils adoptent un système d'entraînement hydraulique et sont les derniers ferronniers de notre pays. Diverses plaques métalliques, barres carrées, barres rondes, cornières, canaux et solives peuvent être coupées, poinçonnées et entaillées sur la machine. Il est également équipé d'un dispositif d'arrêt pour la coupe.

1) 2 pistons hydrauliques et pédales séparés pour permettre à 2 opérateurs de travailler en même temps

2) Plus de productivité grâce à la distance de course du piston réglable

3) Système de graissage centralisé

4) Jauge arrière électrique

5) Phare de travail

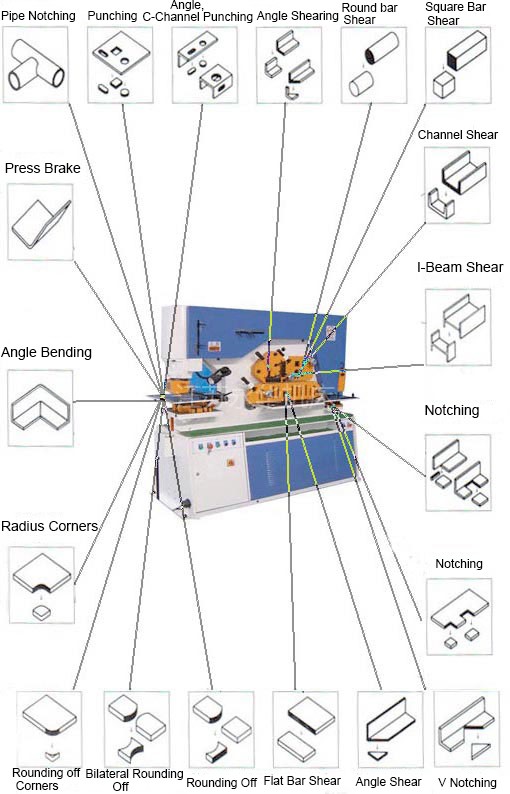

6) Cinq postes de travail individuels sur la machine :
a) Poinçon et matrice Ø26 mm et outils de poinçonnage standard
b) Jeu de lames de coupe rondes et carrées en acier massif
c) Jeu de lames de coupe d'angle
d) cisaille à tôle
e) Jeu de lames U-Notching

Spécifications pour le fer hydraulique

spécification	Modèle	Q35Y-12	Q35Y-15	Q35Y-16	Q35Y-20
Capacité de processus		40T	55T	60T	90T
Perforation	Dia.(poinçon)*Épaisseur(mm)	22*12	24*15	25*16	30*20
	Course du bélier(mm)	60	60	80	80
	Nombre de course(fois/min)	8	8	8	8
Coupe	Épaisseur max. de la plaque (mm)	12*250	15*300	16*250	20*330
	Max. largeur de plaque (mm)	/	/	8*400	10*480
Cisaillement d'angle	900 cisaillement (mm)	100*10	120*12	125*12	140*12
	450 cisaillement (mm)	70*6	60*6	50*5	50*5
Encochage	Epaisseur (mm)	12	15	16	20
	Largeur (mm)	22	24	25	30
	Profondeur (mm)	200	200	300	350

spécification	Modèle	Q35Y-25	Q35Y-30	Q35Y-40
Capacité de processus		110T	140T	200T
Perforation	Dia.(poinçon)*Épaisseur(mm)	35*25	38*26	41*35
	Course du bélier(mm)	80	80	100
	Nombre de course(fois/min)	6	6	8~25
Coupe	Épaisseur max. de la plaque (mm)	25*330	30*355	35*400
	Max. largeur de plaque (mm)	16*600	20*600	25*700
Cisaillement d'angle	900 cisaillement (mm)	160*14	180*16	200*18
	450 cisaillement (mm)	60*6	60*6	80*10
Encochage	Epaisseur (mm)	25	26	35
	Largeur (mm)	35	38	41
	Profondeur (mm)	400	600	600

Images détaillées

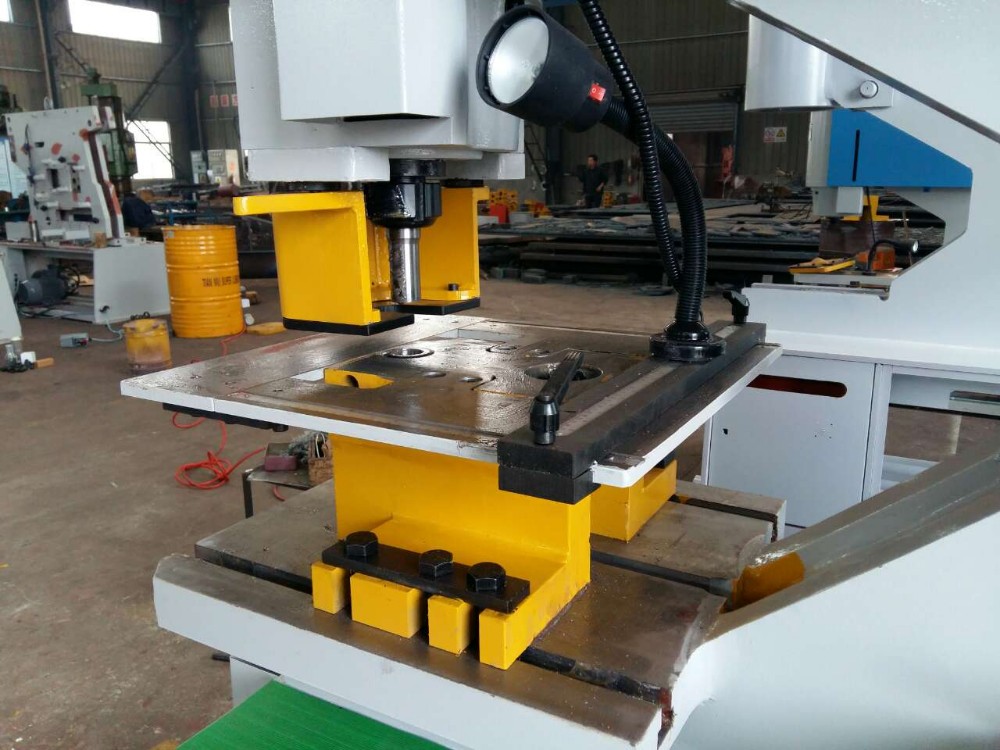

Station de poinçonnage

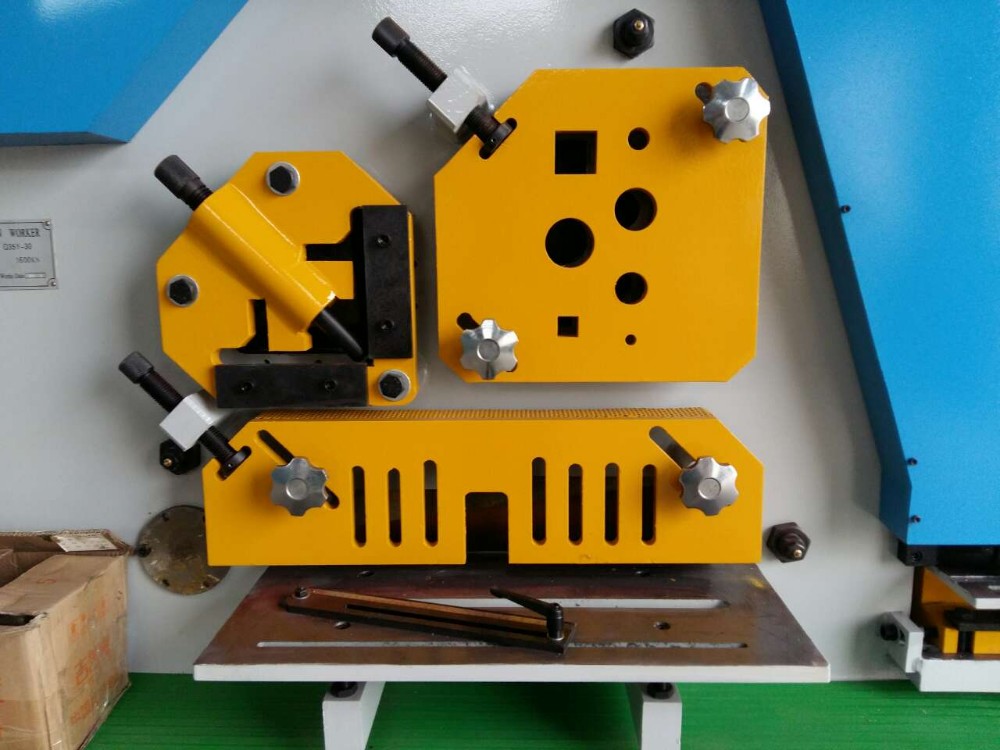

Stations de cisaillage de pièces solides, de barres plates et d'angles.

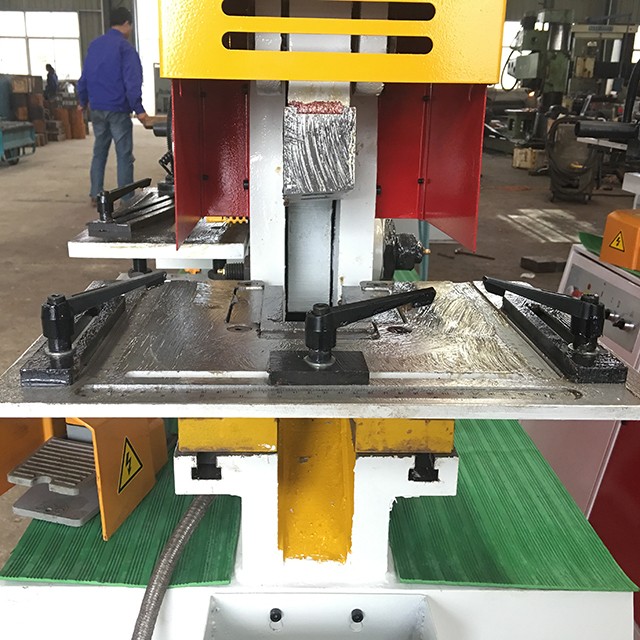

Station d'encochage rectangulaire

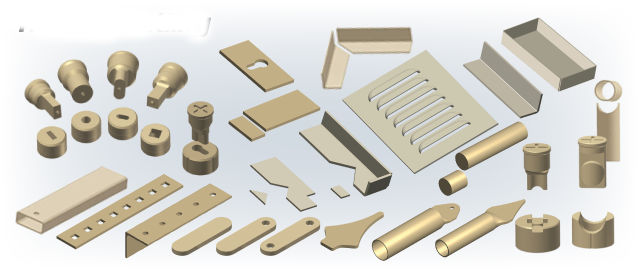

Outillage et échantillons de moules.

Détails

• CNC ou non : Normal
• Condition: Nouveau
• Force nominale (kN) : 1100
• Source d'alimentation : Hydraulique
• Tension : 380v
• Dimension(L*W*H): 2350*960*2090
• Puissance moteur (kW): 15
• Poids (T): 4500
• Principaux arguments de vente : Multifonctionnel
• Garantie : 12 mois
• Emplacement de la salle d'exposition : Aucun
• Industries applicables : magasins de matériaux de construction, ateliers de réparation de machines, travaux de construction, usine de fabrication, énergie et exploitation minière
• Type de machine : Presse hydraulique
• Pression de poinçonnage (KN): 1100 ferronnier
• Épaisseur maximale de cisaillement (mm) : 25
• Taille de cisaillement d'un coup (mm): 25*330
• Norme de profondeur de gorge (mm): 400
• Épaisseur de poinçonnage (mm): 25
• Diamètre max. de poinçonnage (mm) : 25
• Service après-vente : support technique vidéo, service de maintenance et de réparation sur le terrain, pièces de rechange, support en ligne
• Emplacement du service local : EAU
• Certificat : ce
