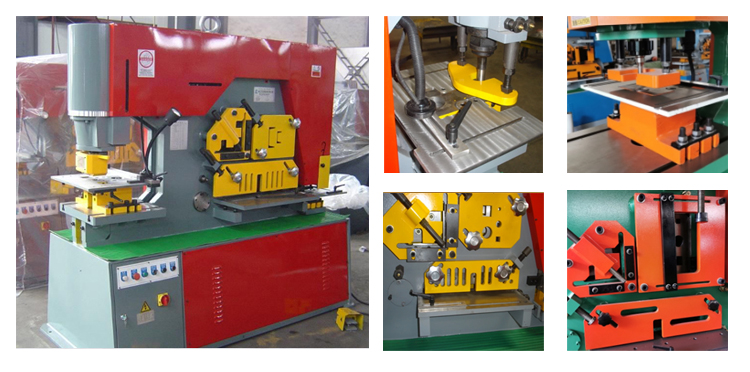

Machine de poinçonnage et de cisaillement combinée de poinçonneuse hydraulique de foreuse de Q35y

L'entraînement hydraulique, est actuellement la co-poinçonneuse les derniers produits, peut tôle, acier carré, acier rond, acier d'angle, acier de canal, poutre en L pour le dispositif de coupe, de poinçonnage et d'alimentation avec bloc de cisaillement.

Fonctionnalités

1. Machine de poinçonnage et de cisaillement hydraulique à double cylindre

2. Grande table de poinçonnage avec traversin polyvalent

3. Station d'encochage arrière, faible puissance et course réglable à la station de poinçonnage

4. Poinçonnage Une gamme complète de poinçons et matrices universels est disponible.

5. Cisaillement La cisaille à barres rondes et carrées a plusieurs trous pour une variété de tailles.

6. Encoche La conception unique permet de couper des cornières et des barres plates. Garde de sécurité à verrouillage électrique et trois butées de mesure pour un positionnement précis.

Application

La machine de poinçonnage et de cisaillement hydraulique combinée multifonctionnelle convient aux usines de traitement de barres d'acier, aux tunnels, aux ponts et à d'autres projets d'autoroutes et de projets ferroviaires à grande vitesse. Il convient au traitement des tôles d'acier, des cornières, des aciers profilés, des poutres en I, des aciers ronds et des aciers carrés. Cette machine a de multiples fonctions, un rendement élevé, une économie de main-d'œuvre et un investissement en équipement. C'est un outil indispensable pour le traitement de l'acier.

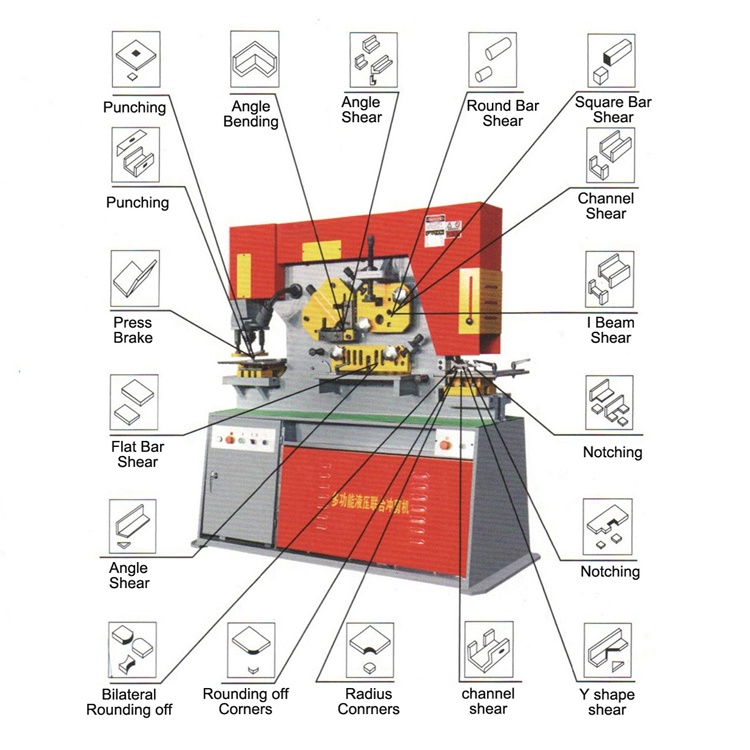

Fonctions principales

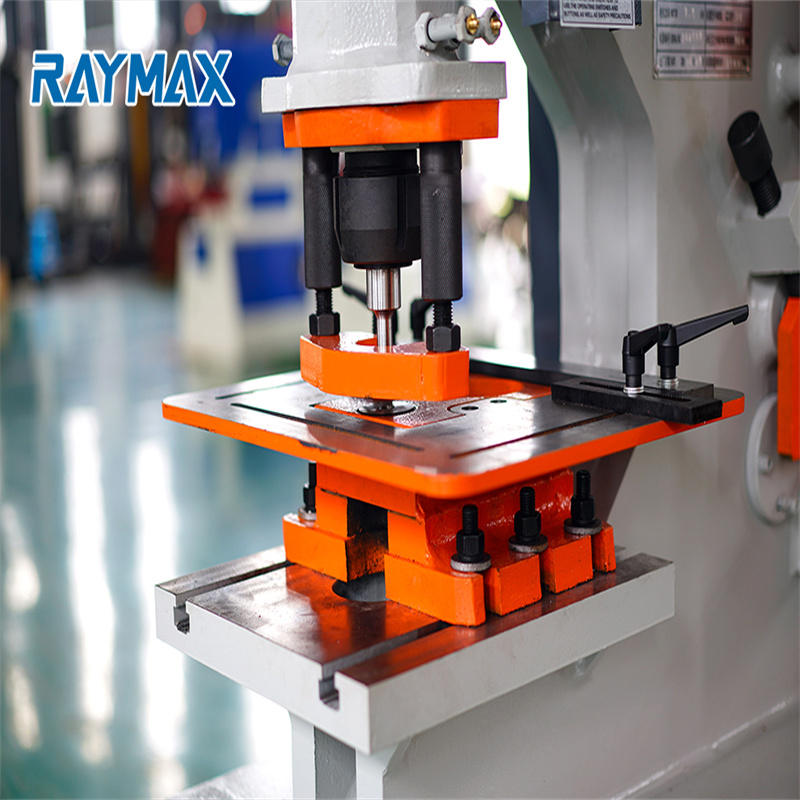

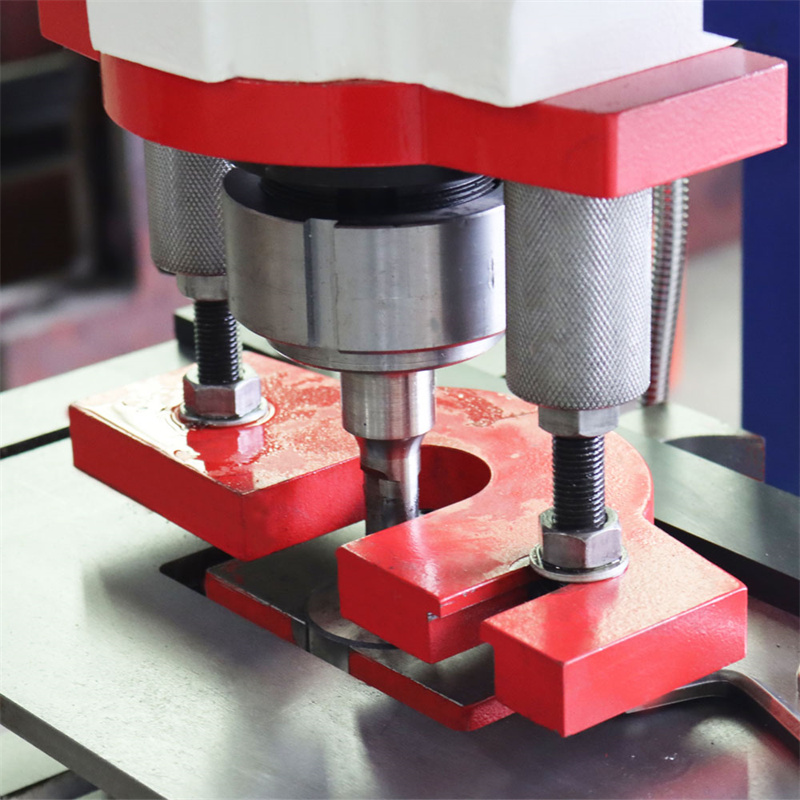

Perforation:

Une gamme complète de poinçons et de matrices universels est disponible. Le style unique permet un poinçonnage de fer à grand angle et un poinçonnage à grand canal. Grande fenêtre de visualisation sur la conception pivotante du décapant pour une utilisation facile. Grande table de jaugeage en deux parties avec règles et arrêt comme raccords standard. Rapide changer l'écrou d'accouplement et le manchon pour un remplacement rapide du changement.

Tonte:

La cisaille à barres rondes et carrées a plusieurs trous pour une variété de tailles. Dispositif de maintien réglable pour barre ronde/carrée, coupe de canal/poutre. Grande protection solide pour une sécurité maximale. La cisaille d'angle a la capacité de couper un angle à 45 ° à la fois en haut et en bas de la jambe. Cela donne à l'opérateur la possibilité de créer un coin de cadre photo pour des soudures parfaites. Lame en forme de diamant pour des coupes de qualité avec un minimum de perte de matériau et de déformation. Dispositif de maintien facilement réglable pour une coupe précise de la plaque. Grand bras carré de 15″ avec échelle incrustée. Lame spéciale anti-déformation pour une coupe de qualité. La lame inférieure a quatre bords utilisables.

Encochage :

La conception unique permet de couper des cornières et des barres plates. Protection de sécurité à verrouillage électrique et trois butées de jaugeage pour un positionnement précis. La section d'encochage de cette ferronnerie hydraulique est parfaite pour encocher des plaques de métal, des cornières et bien plus encore. Le poste d'encochage dispose également d'une table surdimensionnée avec butées de matière. Cette section de la machine peut également être équipée de l'encocheuse en V en option.

Pliant:

Pliez également la plaque en dessous de 500 mm. Tous les composants de la machine sont de la plus haute qualité en termes de sécurité et de fonctionnement. Q35Y ferronnier cisaillement et poinçonneuse CE approuvé Q35Y ferronnier hydraulique

Paramètres du produit

SPÉCIFICATIONS POUR le fer hydraulique
Modèle	Pression de poinçonnage (T)	Épaisseur de coupe max. de l'acier	Une taille de voyage(T*W)(mm)	Profondeur de gorge(mm)	puissance max. du moteur(mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

Nous utilisons la célèbre marque pour les configurations de machines de poinçonnage et de cisaillement combinées de fer hydraulique, effet de coupe en douceur, bonne qualité et haute performance.

Non.	Article	Quantité	Marque
1	Moteur	1 jeu	Siemens Chine
2	Soupape	1 jeu	Yuken Japon
3	Pompe	1 jeu	Atos Italie
4	Principaux composants électriques	1 jeu	Siemens Chine
5	Système hydraulique	1 jeu	Rexroth Allemagne
6	Joints d'huile	1 jeu	NOK Japon
7	Bornier de câblage	1 jeu	Weidmüller Allemagne
8	Relais temporisé	1 jeu	Omron Japon

FAQ

1. Votre entreprise accepte-t-elle une offre personnalisée, nous avons un besoin particulier.

RAYMAX est une entreprise qui se concentre sur la recherche et la fabrication de machines cnc modulaires. Nous avons une expérience très riche et une forte capacité de recherche et développement de machines-outils. Nous sommes très disposés à vous proposer des équipements personnalisés hautement efficaces tant que vous avez un certain nombre de besoins.

2. Quel certificat la machine de votre entreprise obtient-elle ?

Nous avons passé l'approbation du système de qualité ISO9001 et la certification CE.

3. Avez-vous une liste de prix pour la configuration facultative ?

Nous avons différentes configurations et tant de spécifications différentes, nous ne pouvons donc pas vous proposer de liste de prix. Veuillez contacter notre ingénieur commercial si vous êtes intéressé par certaines configurations spécifiques.

4. Votre entreprise accepte-t-elle le prix CAF ?

Le prix CIF comprend les frais d'expédition de la machine cnc qui doit être citée en fonction des différents ports de destination et des différents mois. Veuillez nous contacter si vous avez un tel besoin. Le prix CAF comprend également la prime maritime qui est de 2 ‰ sur 1,1 * montant total.

5. Si votre ingénieur vient dans notre pays pour réparer la machine et suivre une formation, combien cela coûtera-t-il ?

Le coût comprend principalement le coût des billets d'avion aller-retour, la pension et l'hébergement ainsi que les frais de v isa. Les frais de personnel sont
100USD/jour/personne, normalement, c'est un travail de deux personnes. Mais cela dépendra d'un gros équipement ou de l'installation et du débogage de toute la ligne.

6. Quelle est la garantie ?

La garantie est de 12 mois à compter du jour où la machine est arrivée au port de l'importateur.

7. Quels sont vos moyens de transport ?

Pour la plupart des pays, nous transporterons notre machine par mer, comme pour les pays intérieurs, nous pouvons utiliser le transport ferroviaire ou routier. La machine cnc exportée est entièrement emballée dans une caisse en bois qui peut être fixée dans un 40 HQ.

8. Si la machine est hors garantie, comment facturer le coût des accessoires ?

Pour la machine hors garantie qui a besoin de pièces de rechange, nous facturerons selon le devis des pièces. Si vous avez des questions, veuillez nous envoyer un courriel pour consultation.

9. Que ferais-je en cas de panne de la machine ?

Si le dysfonctionnement de la machine et les utilisateurs ne parviennent pas à résoudre, veuillez nous envoyer un e-mail pour consultation. Notre service après-vente répondra dans les 24 heures.

10. Comment définir la garantie machine ? Quand avez-vous commencé à chronométrer ?

Nous identifions la garantie en fonction du numéro d'usine. La durée de la garantie est comptée à partir de la mise en service et de l'acceptation de l'équipement. Si vous avez des questions, veuillez nous envoyer un courriel pour consultation.

11. Quelle est la durée de la période de garantie de la machine-outil ?

Notre engagement envers les machines des clients est une garantie d'un an. Pour l'achat de l'utilisateur, enregistré en tant que membre de ce site Web, avec le numéro d'usine de la machine, vous pouvez bénéficier d'une extension de garantie de 3 mois. Pour plus de détails, veuillez consulter le service aux membres.

12. RAYMAX dispose-t-il d'un manuel d'entretien et d'un manuel d'utilisation ?

Chaque machine cnc quittant l'usine sera accompagnée des séries ou modèles associés aux instructions en anglais, y compris le manuel de maintenance et le manuel d'utilisation. Les documentations jointes peuvent également inclure les instructions du contrôleur cnc, les instructions sur les pièces que vous avez achetées (comme la table rotative, le refroidisseur d'huile)

Détails

• CNC ou non : Normal
• Condition: Nouveau
• Force nominale (kN) : 650
• Source d'alimentation : Hydraulique
• Année : 2021
• Tension : 380 V/220 V en option
• Dimension (L*W*H): 1860x800x1900mm
• Puissance moteur (kW): 4
• Poids (T): 3
• Principaux arguments de vente : prix compétitif
• Garantie 1 année
• Emplacement de la salle d'exposition : Roumanie, Égypte, Kenya, Maroc, Russie, Thaïlande, Royaume-Uni, Sri Lanka
• Industries applicables : fermes, usines de fabrication, travaux de construction, société de publicité, ateliers de réparation de machines, magasins de matériaux de construction
• Service après-vente fourni : ingénieurs disponibles pour entretenir les machines à l'étranger
• Nom: Q35Y-16 ouvriers du fer hydraulique machine et cisaille poinçonnage en acier
• Puissance : Entraînement hydraulique
• Utilisation: Tôle Poinçonnage Coupe Pliage
• Type: Co poinçonnage
• Matériau de traitement : Acier
• Utilisation : poutre en I carrée en acier
• Utilisation POUR: acier rond en acier canal en acier ange
• Utilisation de IN : Poinçonnage
• Utilisation sur : dispositif de découpe et d'alimentation
