Machine hydraulique de métallurgistes de coupe en métal pour la coupe d'entaillage de récolte de poinçonnage

Description du produit

Nos métallurgistes apporteront à votre entreprise une qualité et une productivité optimales à un prix raisonnable. Cette machine universelle, vous a permis de poinçonner, recadrer, entailler, couper et bien d'autres fonctions en fonction de la configuration de votre outil. Cette machine est équipée de deux stations distinctes qui peuvent travailler indépendamment. Des pièces mécaniques usinées très précises et des composants hydrauliques et électriques principaux sélectionnés garantissent un long fonctionnement sans entretien et un fonctionnement stable dans toutes les conditions.

Images détaillées

Machine hydraulique de métallurgistes de coupe en métal pour la coupe d'entaillage de récolte de poinçonnageMachine hydraulique de métallurgistes de coupe en métal pour la coupe d'entaillage de récolte de poinçonnageMachine hydraulique de métallurgistes de coupe en métal pour la coupe d'entaillage de récolte de poinçonnage

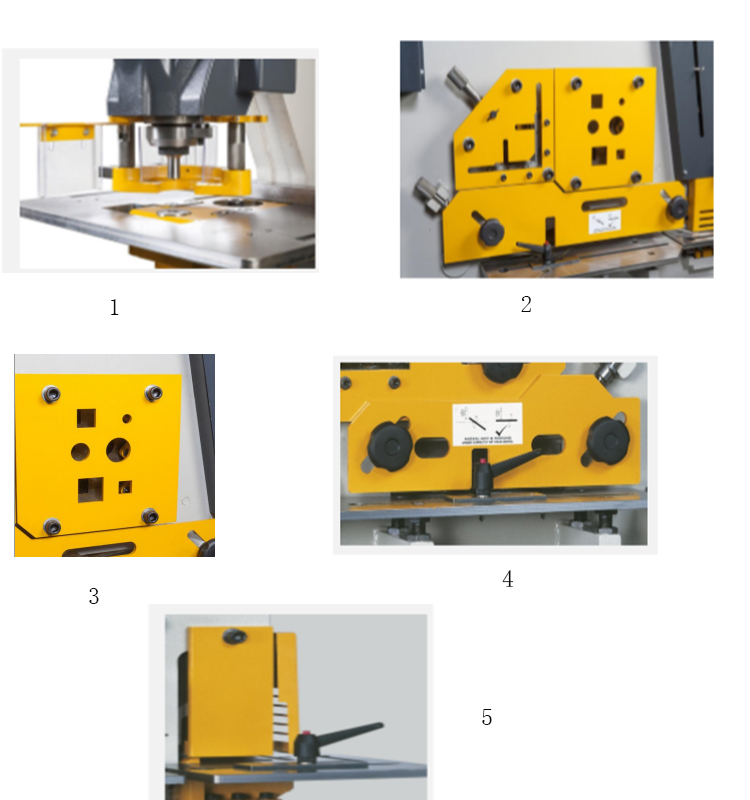

1. Station de perforation

La grande surface du lit de poinçonnage a un bloc avant amovible et est conçue pour offrir une très large gamme d'applications de poinçonnage. Une table de poinçonnage avec des règles et des guides pour le travail de répétition est montée en équipement standard.

2. Poste d'angle

Cette station offre une grande capacité de coupe d'angle à 90° et 45°. Des angles entre 45° et 90° peuvent être obtenus en coupant d'abord à 90°, puis en ajustant la bride à l'angle requis dans la station de cisaillement

3. Station de coupe de section

Les machines sont équipées en standard de lames pour couper les barres rondes et carrées. Avec un équipement supplémentaire, les machines sont capables de couper, dans cette ouverture, un canal, une poutrelle, une section en T et de nombreux autres profils spéciaux.

4. Cisaillement

L'unité de cisaillement est équipée d'un serre-flan robuste et simple qui s'adapte à n'importe quelle épaisseur de matériau dans la capacité de coupe de la machine. La table d'alimentation de cisaillement avec des guides réglables est équipée pour permettre une alimentation précise des matériaux. Le guide peut être ajusté pour permettre une coupe d'onglet jusqu'à 45° pour les barres plates ou pour ajuster les angles d'angle.

5. Poste d'encochage

Le poste d'encochage est équipé en standard d'une table d'encochage rectangulaire avec butées arrière réglables, permettant un positionnement répétitif.

Applications

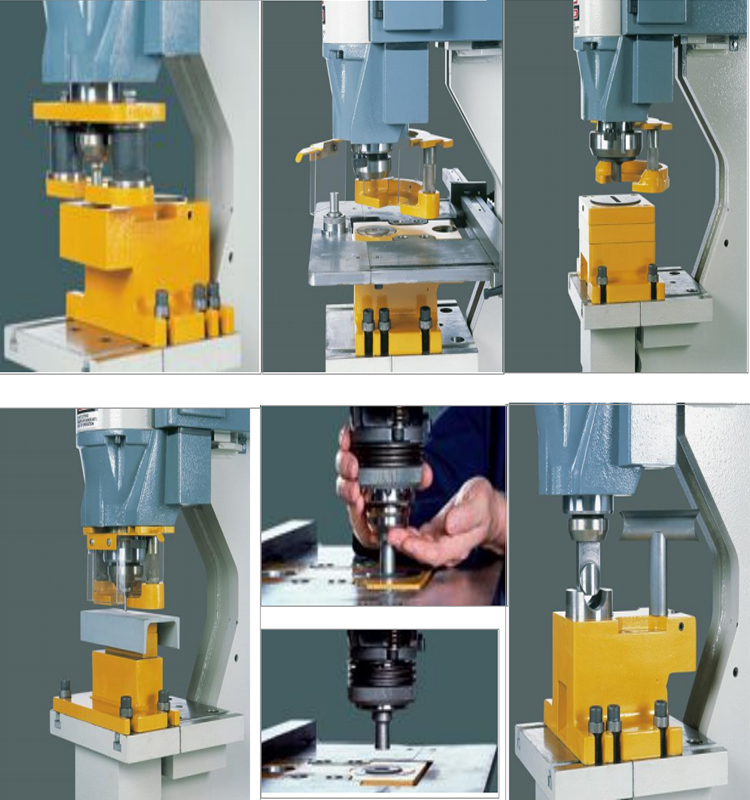

Applications de la station de poinçonnage (équipement en option) Ensemble de dénudage à déformation minimale, Ensemble de dénudage à déformation minimale pour donner une déformation minimale lors du poinçonnage de trous à pas étroit dans une barre plate.

Changement d'outil rapide

Porte-poinçon à changement rapide. Il suffit de tourner le porte-poinçon de 90° pour le verrouiller en position. Fixation grand trou, Fixation grand trou/fente pour diamètres de 38 à 110 mm. Egalement disponible pour des diamètres jusqu'à 160 ou 225 mm.

Machine hydraulique de métallurgistes de coupe en métal pour la coupe d'entaillage de récolte de poinçonnage

Traversin d'âme de canal/poutre

Traversin d'âme spécialement conçu pour le poinçonnage dans l'âme d'un profilé en U ou d'une poutre. Traverses pour profilés spéciaux disponibles sur demande.

Changement d'outil "super rapide"

Les roulements à ressort et à billes verrouillent/déverrouillent l'outil en position avec une rotation manuelle de 90°. Aucune clé ni clé n'est nécessaire.

Unité d'encoche de tube

Pour une connexion à 90 degrés avec des tubes. Disponible pour des diamètres extérieurs jusqu'à 165 mm.

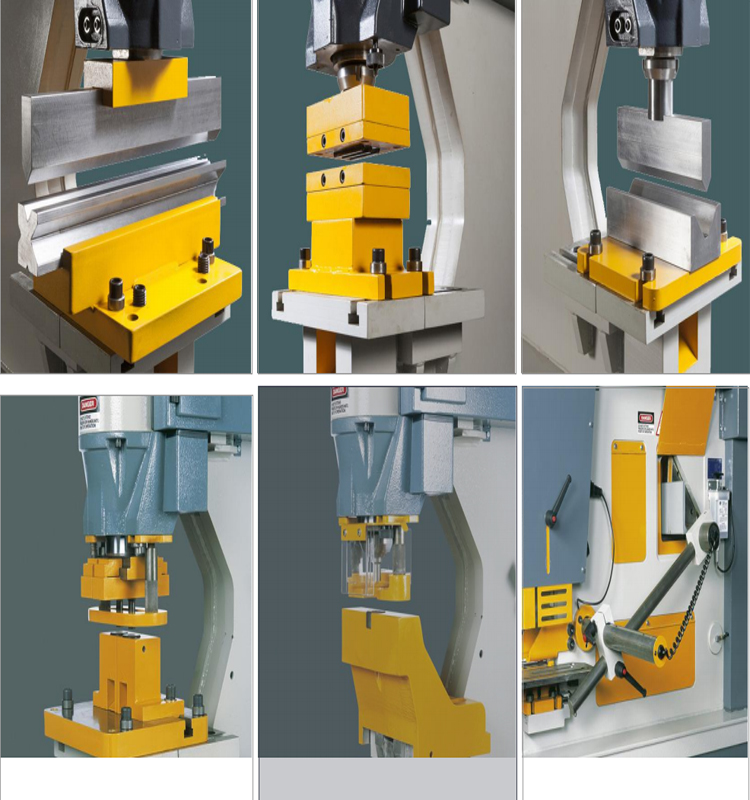

Unité de pliage de feuilles

Unité de pliage de tôle avec bloc multi-V (avec ouvertures en V de 10, 20, 24 et 40 mm de large, toutes à 85°).

Perforatrice persienne

Unité de poinçonnage spéciale pour les applications de ventilation de poinçonnage.

Unité de cintrage de barres

Pour plier des matériaux jusqu'à max. 22 mm d'épaisseur. Avec poulie simple vé, 76 mm avec V à 85°

Machine hydraulique de métallurgistes de coupe en métal pour la coupe d'entaillage de récolte de poinçonnage

Unité à deux trous

Unité à pas variable à deux trous. Perfore 2 trous jusqu'à 29 mm de diamètre.

Traversin col de cygne

Pour le poinçonnage d'âmes et de brides jusqu'à 32 mm de diamètre. en 300 mm max. canal et 'I'beam.

Touchez et coupez la butée de longueur réglée

La butée de longueur réglée Touch & Cut (en option) (un mètre) peut être utilisée pour la station de coupe d'angle, de coupe de section et de cisaillement. Longueurs de 2 ou 3 mètres disponibles.

Caractéristiques techniques

ModèleMULTI 70MULTY 95MULTY 125
CAPACITÉ NOMINALE70T95T125T
PERFORATION
Capacité maximale26*2027*2535*25
Diamètre * Epaisseur57*957*1267*16
Voyager558080
Profondeur de gorge standard305355355
Gorge profonde (facultatif)625625625
Poinçon maximum standard575757
Poinçon maximum en option160160225
Taille maximale du faisceau305305305
TONTE
Épaisseur de la plaque300*20380*20380*25
Largeur de feuille maximale375*15480*15600*15
Cisaillement d'angle de 45', maximum 45'100*15120*15120*15
Coupe 90'130*13150*15150*18
Coupe 45'70*1080*1080*10
COUPE DE SECTION
Barre ronde/acier carré455055
Canal / Poutre en H*130*65160*90200*100
Poutre en T*90*12100*12120*12
ENCOCHAGE
Épaisseur de la plaque121313
Largeur - Rectangle455260
Profond-Rectangulaire90100100
En forme de V profond607080
Garniture100*10100*13100*13
ENCOCHE D'ANGLE*
Capacité maximale d'entaillage250*6250*6250*6
ENCOCHE DU TUBE*
Diamètre maximal du tuyau83108108
PLIANT*
Pliage d'acier plat250*13250*20250*22
Pliage de plaque500*3500*3700*3
POINÇONNAGE À LA STATION NOTCH
Gorge profonde125125125
Capacité maximale38*838*1038*12
DONNÉES TECHNIQUES
Puissance moteur KW7.57.57.5
Poids net de la machine Kg1620/19902430/28803100/3620
Dimensions de la machine (L*W*H)cm164*71*180190*79*191200*80*203

Détails

  • Numéro de modèle: Multi 70
  • CNC ou pas : CNC
  • Condition: Nouveau
  • Force nominale (kN) : 700 kN
  • Source d'alimentation : Hydraulique
  • Tension : 380 V/220 V en option
  • Dimension(L*W*H): 1640*710*1800
  • Puissance du moteur (kW) : 7,5
  • Poids (T) : 1,62199
  • Principaux arguments de vente : Multifonctionnel
  • Garantie 1 année
  • Emplacement de la salle d'exposition : Aucun
  • Industries applicables : magasins de matériaux de construction, fermes, imprimeries, travaux de construction, énergie et exploitation minière, magasins d'alimentation et de boissons, société de publicité
  • Type de machine : ferronnier hydraulique
  • Service après-vente fourni : support en ligne, support technique vidéo, service de maintenance et de réparation sur le terrain
  • Service après-vente : support technique vidéo, support en ligne, service de maintenance et de réparation sur le terrain
  • Emplacement du service local : aucun
  • Course de glissière (mm): 55/80
  • Certificat : CE
  • Capacité de pression : 70T
  • Fonction: Trous de poinçonnage,Section de coupe d'acier,Fente,Encochage d'angle,Pliage
  • Coup de poing à Notch Station Deep Throat: 125
  • Capacité maximale : 70T
  • Diamètre*Épaisseur : 57*9
  • Voyage : 55
  • Coup de poing maximum standard : 57
  • Poinçon maximum facultatif : 160
  • Taille maximale du faisceau : 305
  • Couleur : Jaune / Option
