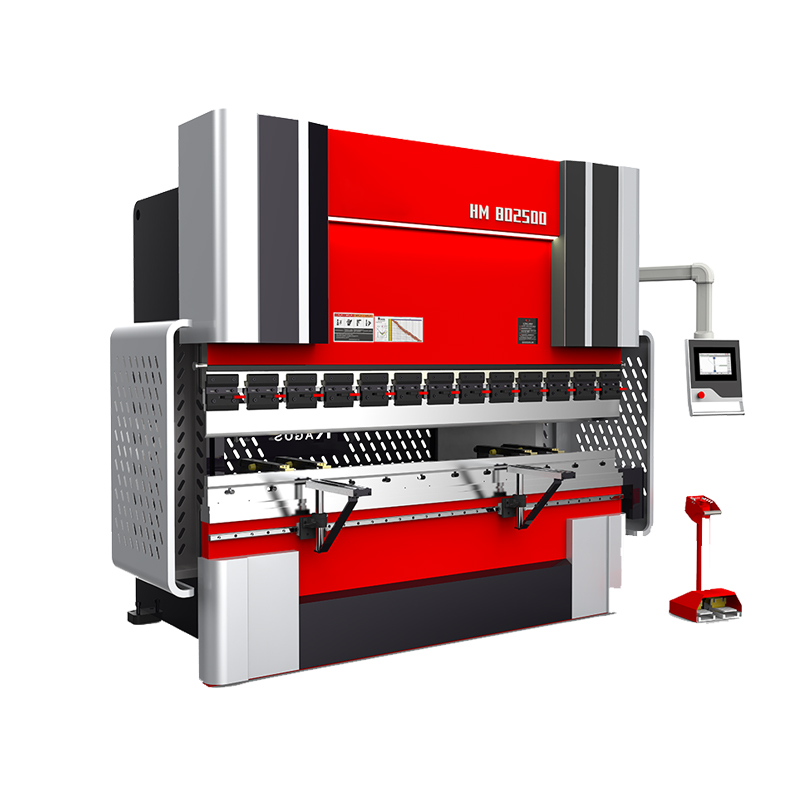

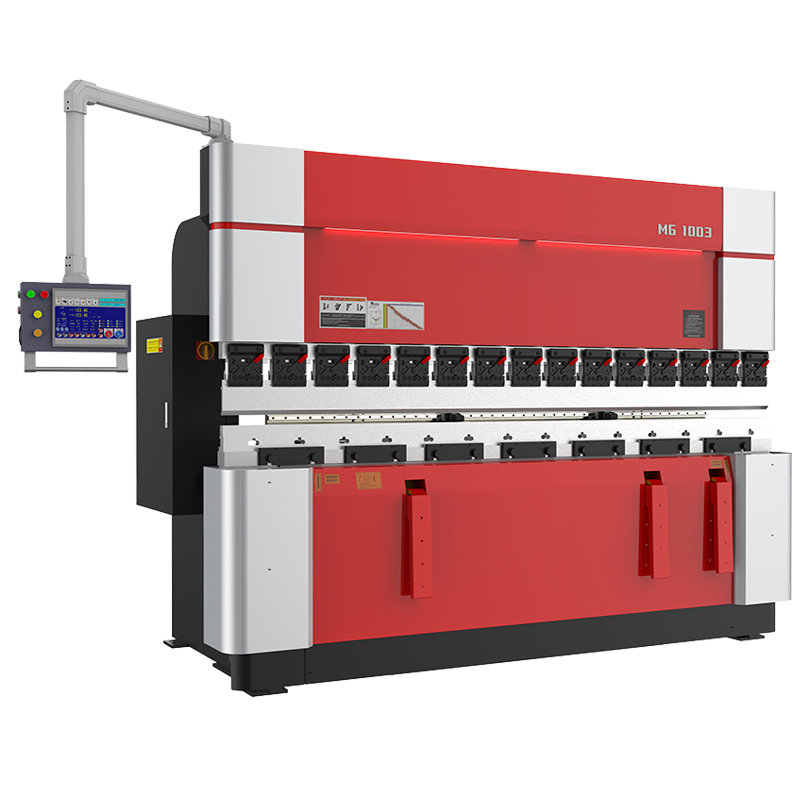

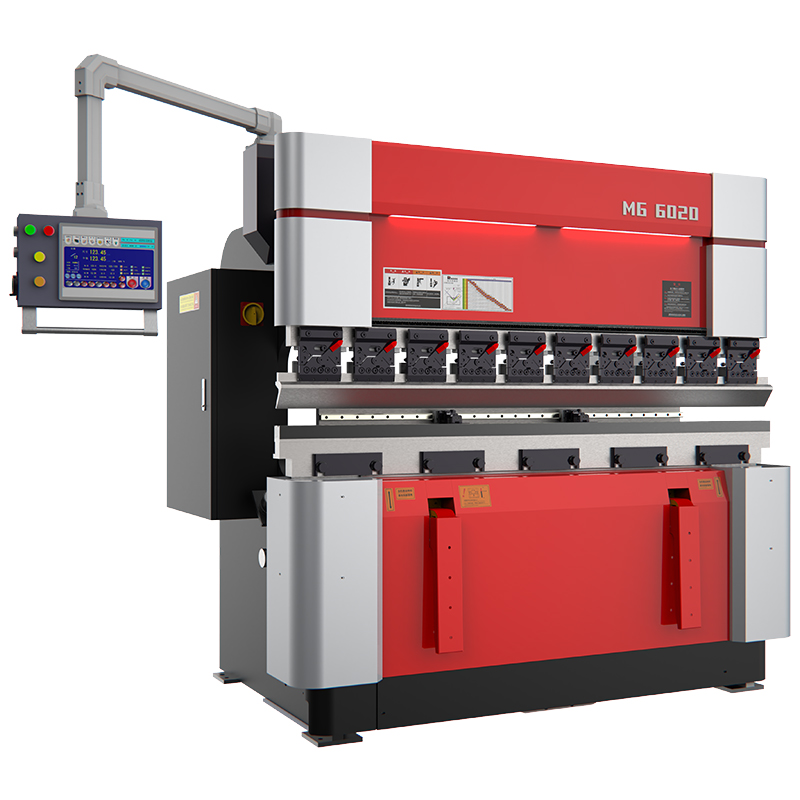

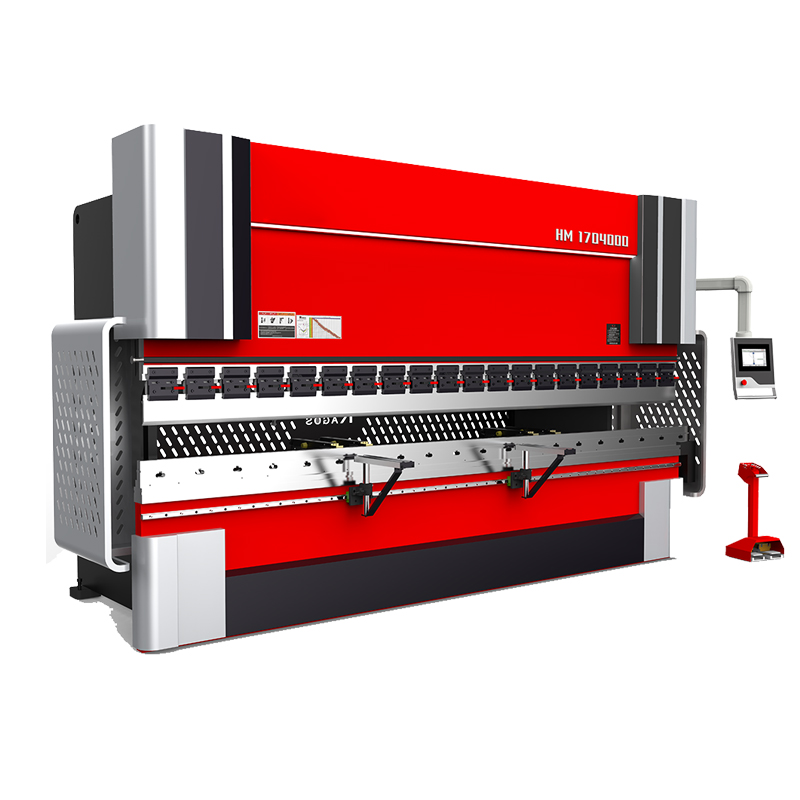

Machine de pliage de presse hydraulique de tôle d'acier en aluminium

Présentation du produit

Spécifications du produit

NON.	Détails	Fabricant d'origine	Marque
1	système CN	Hollande	Série DELEM DA-53 (correspondant)
		Suisse	CYBELEC CT8（Norme）
2	Codeur linéaire scellé	Turquie	OPKON
3	Système hydraulique	Allemand	REXROTH/ ARGOS-HYTOS
4	La pompe à huile	Amérique/Japon	ENSOLEILLÉ/ NACHI
5	Vis à billes	Taïwan	HIWIN/ PMI
6	Rail de guidage droit	Taïwan	HIWIN/ PMI
7	Sceller	Japon	Japon NOK
8	Commutateur d'air	France	Schneider
9	Relais miniature	France	Schneider
10	Contacteur ca	France	Schneider
11	Bouton	France	Schneider
12	Composants électriques	Japon	Omrón
13	Joint à douille	Etats-Unis	EATON

Paramètres techniques et spécifications avec 130 tonnes
Longueur de l'établi		3200	millimètre
Distance entre les colonnes		2700	millimètre
Course du curseur		200/250	millimètre
Hauteur ouverte		450/500	millimètre
Profondeur de gorge		400	millimètre
Numéro d'axe de la CN		Y1、Y2、X、R、V	axes
Puissance du moteur principal		11	kW
Vitesse de glisse	Descente rapide	180	millimètre
	Travailler	10	millimètre
	Revenir	160	millimètre
Butée arrière axe X	Accident vasculaire cérébral	600	millimètre
	vitesse maximale	350	mm/s
	Précision de repositionnement	≤0.05	millimètre
Butée arrière axe R	Accident vasculaire cérébral	200	millimètre
	vitesse maximale	200	mm/s
	Précision de repositionnement	≤0.05	millimètre
Dimensions de l'appareil	Longueur	3800	millimètre
	Largeur	1850	millimètre
	Hauteur	2750	millimètre
Poids de la machine	/	9000	kg

Configuration du produit

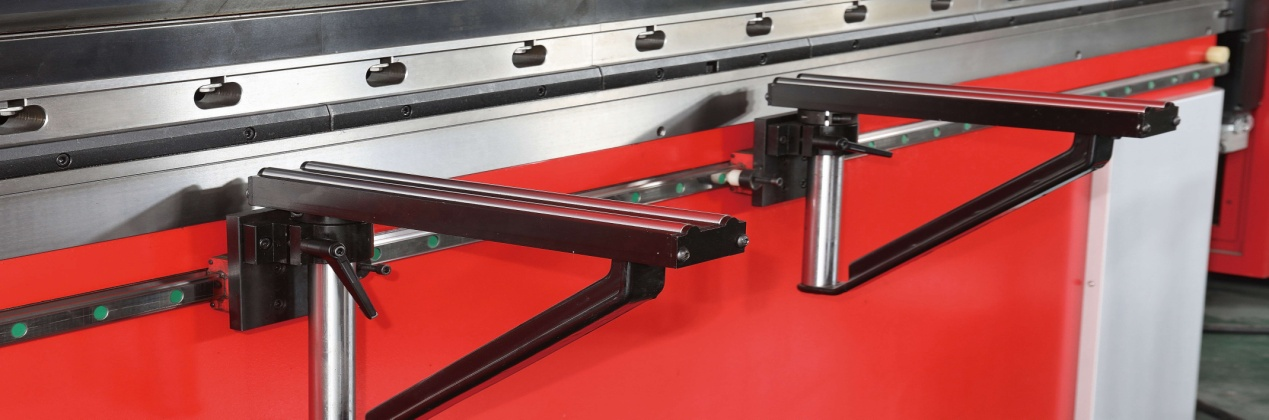

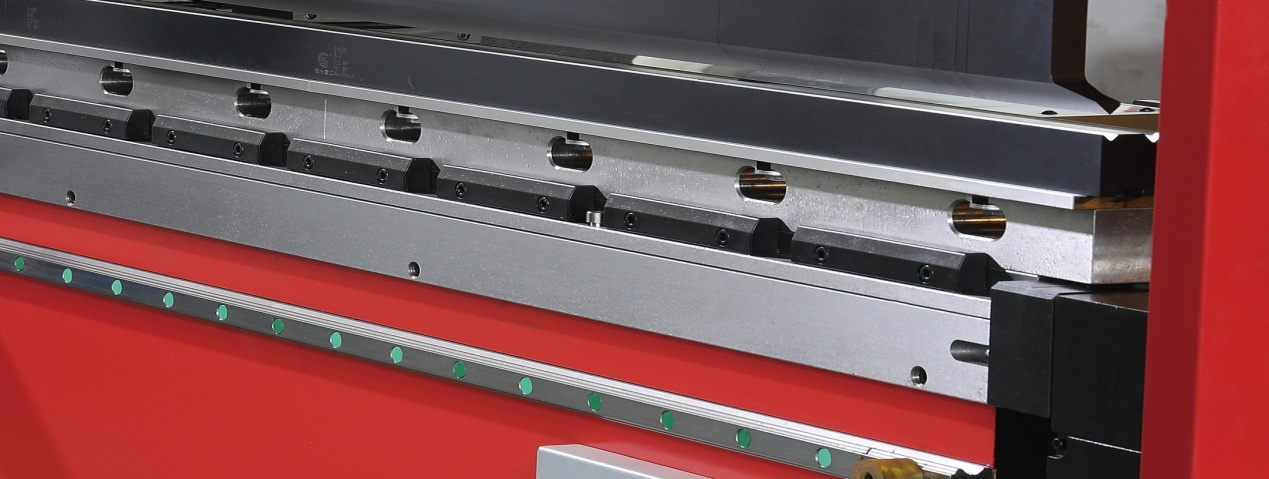

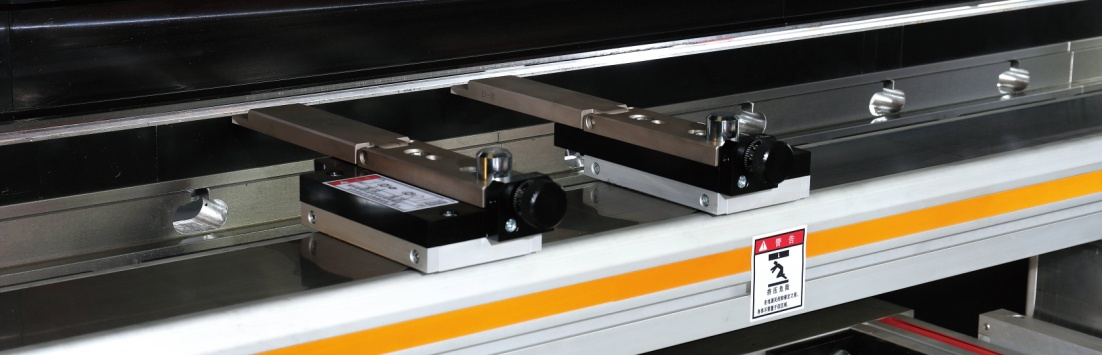

Cadre de support avant mobile : il se déplace le long du rail de guidage linéaire et peut être garé à n'importe quelle position pour faciliter votre travail de pliage et rendre le travail confortable et efficace.

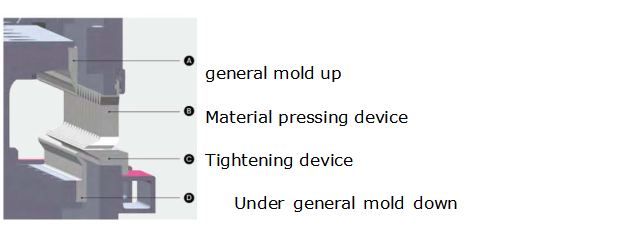

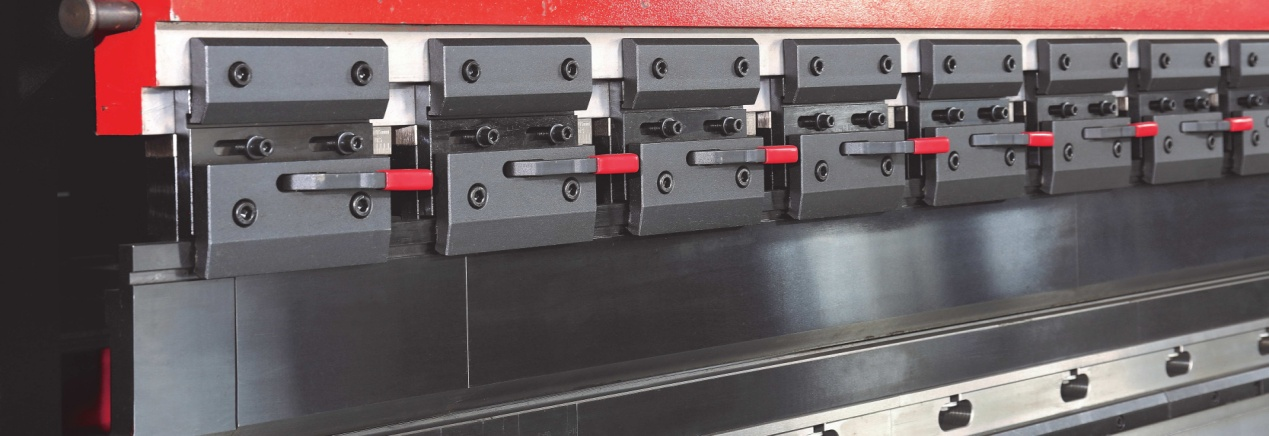

Haute précision et système de serrage rapide : changement rapide et facile de l'outillage, diminution de la force de travail et amélioration de la productivité.

Outillage de presse plieuse de qualité supérieure: outillage de presse plieuse CNC de haute précision entièrement trempé, il est durable.

Système de jauge arrière de haute précision et stable (en option) : nouvelle et unique construction à double guidage linéaire, pour assurer la bonne précision de positionnement. Conception d'arrêts à plusieurs étages, pour augmenter la plage de positionnement, au-dessus du prix en valeur.

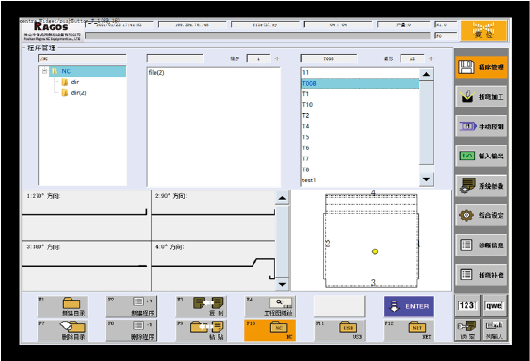

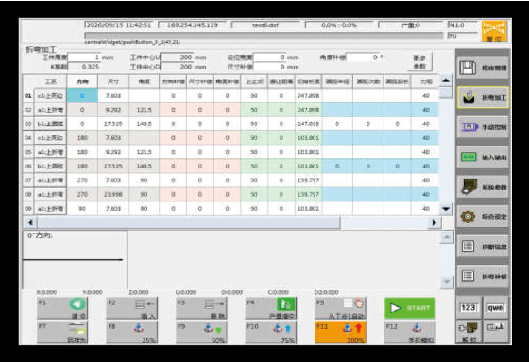

Le système de contrôle CNC facile à utiliser peut vous aider à gagner du temps pour améliorer l'efficacité du travail.

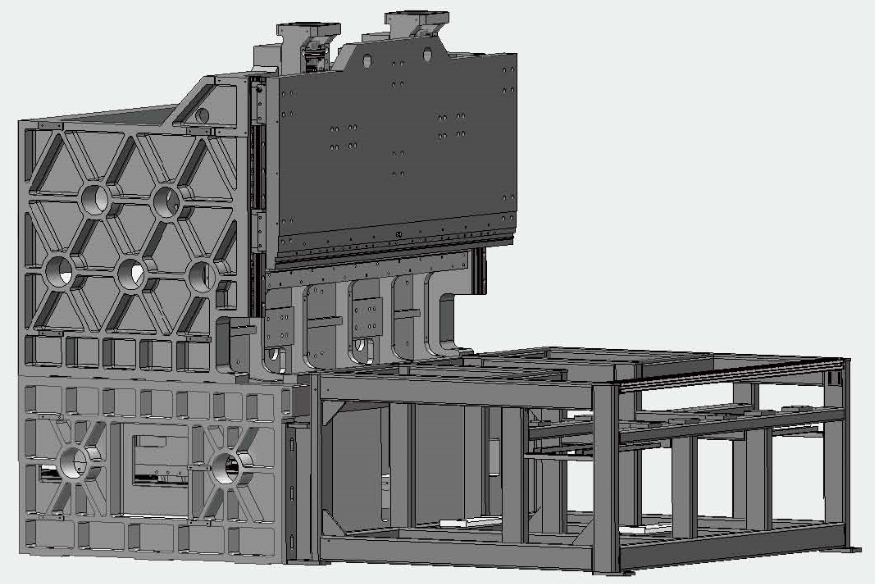

Corps de machine coulé (avec structure stable, petite déformation et haute précision

Technologie de la machine-outil

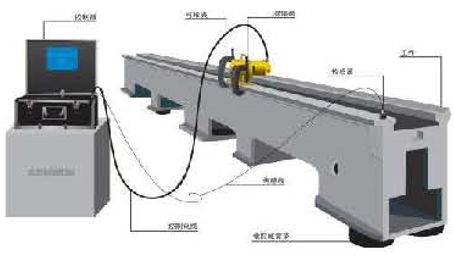

Soulagement du stress lié au vieillissement vibratoire

Soulagement du stress lié au vieillissement vibratoire

Pour éliminer les contraintes internes de la pièce, assurez-vous que la machine fonctionne longtemps avec une grande précision.

Usinage fini

Usinage fini : possédait de grandes fraiseuses horizontales à portique pour répondre aux exigences d'usinage précises de Ragos, garantissant également une base d'installation de haute qualité.

Vieillissement naturel : les cadres de la machine doivent être placés naturellement pendant 6 mois pour libérer les contraintes du traitement thermique, ce qui permet d'obtenir une précision stable et une rigidité plus élevée.

Ci-dessous est le traitement de la literie de la machine

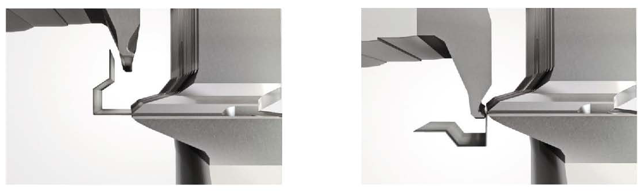

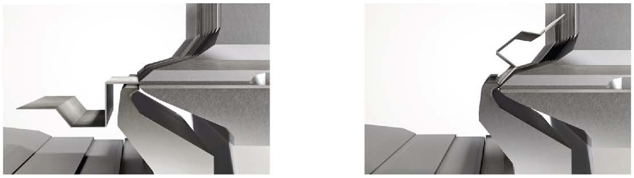

Se pencher

Se baisser

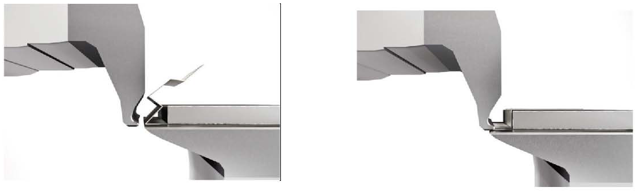

Aplatir et plier

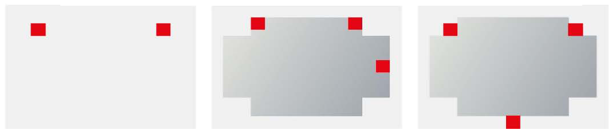

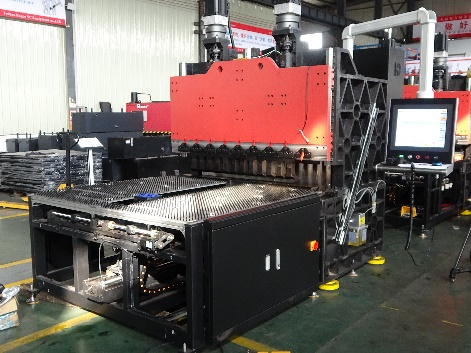

Système de positionnement de feuilles

Positionnement de la queue Pré-positionnement de la plaque Positionnement final

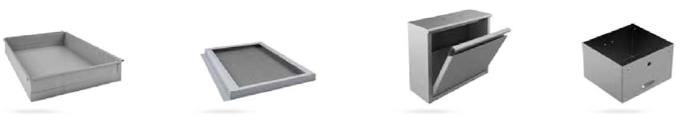

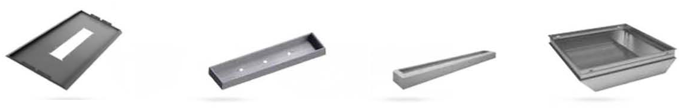

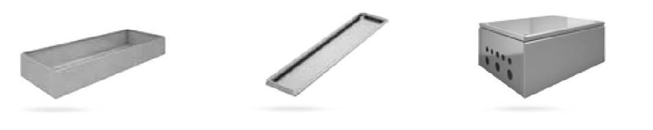

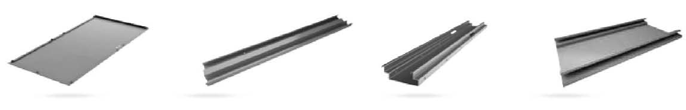

Échantillons de produits

Détails

• Course du curseur (mm) : 300 mm
• Niveau automatique : Entièrement automatique
• Profondeur de gorge (mm) : 400 mm
• Type de machine : barre de torsion
• Longueur de la table de travail (mm) : 4000
• Largeur de la table de travail (mm) : 2500 mm
• Dimensions : 4000*2500*3600
• Condition: Nouveau
• Matériau/métal traité : acier inoxydable, alliage, acier au carbone, aluminium
• Poids (KG): 7000
• Puissance moteur (kw): 25 kw
• Principaux arguments de vente : haut niveau de sécurité
• Garantie 1 année
• Industries applicables : ateliers de réparation de machines, usine de fabrication, usage domestique, travaux de construction, société de publicité
• Emplacement de la salle d'exposition : Aucun
• Type de commercialisation : Nouveau produit 2020
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 1 an
• Composants principaux : roulement, moteur, engrenage, moteur
• Nom du produit: Machine à cintrer hydraulique Cnc
• Matière première: Feuille
• Puissance : 7,5 kw 10 kw 15 kw 20 kw
• Application: Pliage de plaques en acier inoxydable
• Fonction: Pliage des métaux en acier
• Système de contrôle : DA69T-DA66T-DA58T-CT8-CT12
• Système CNC : Delem Holland
• Système hydraulique : Bosch Rexroth Allemagne
• Couleur : Blanc et rouge
• Moteur principal : Siemens Allemagne
• Service après-vente fourni : pièces de rechange gratuites, installation sur le terrain, mise en service et formation, service de maintenance et de réparation sur le terrain, support technique vidéo
• Service après-vente : support technique vidéo, support en ligne
