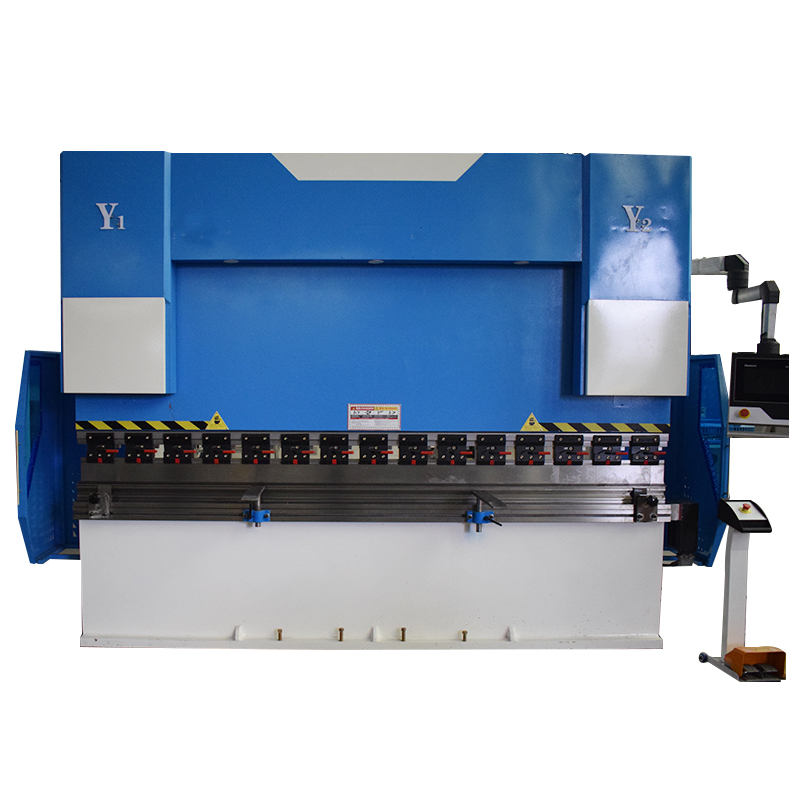

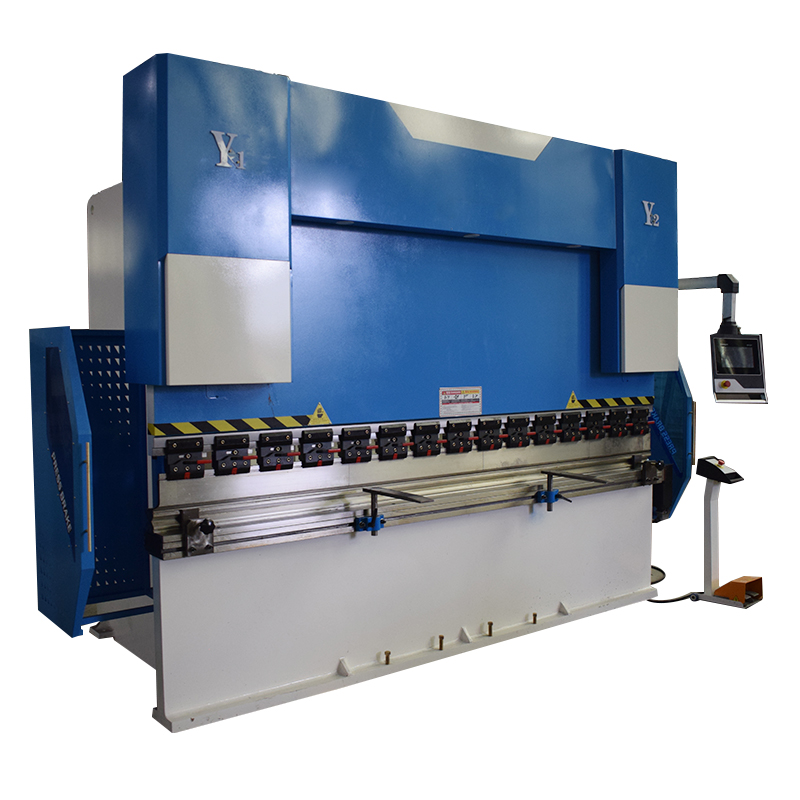

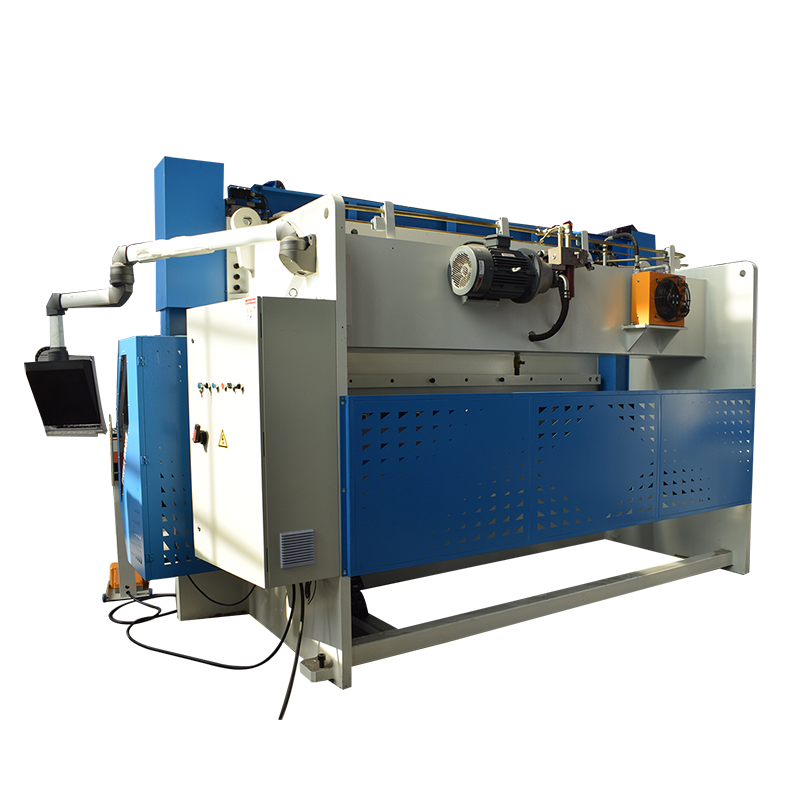

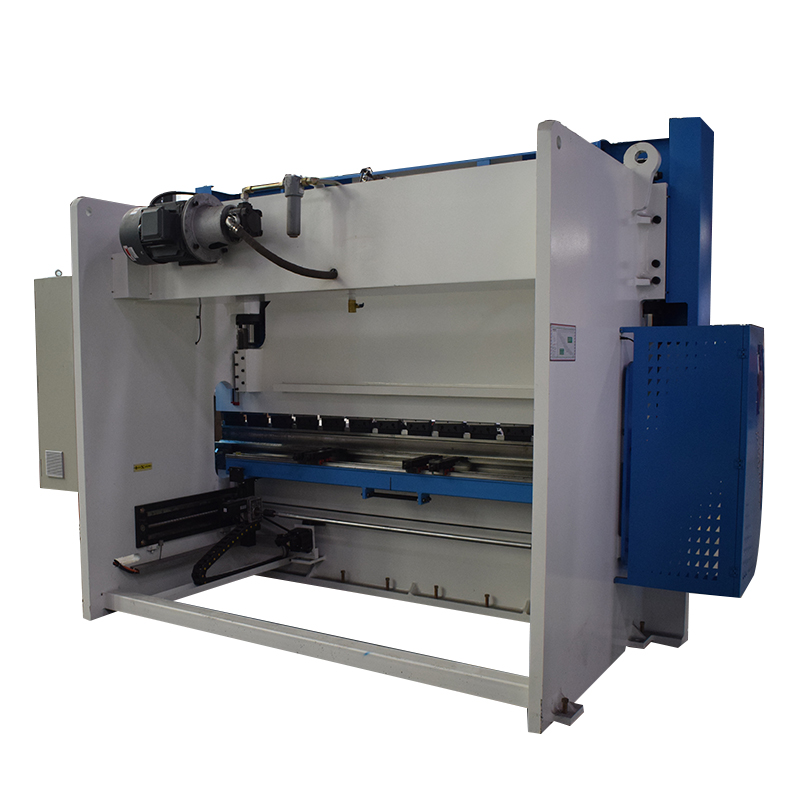

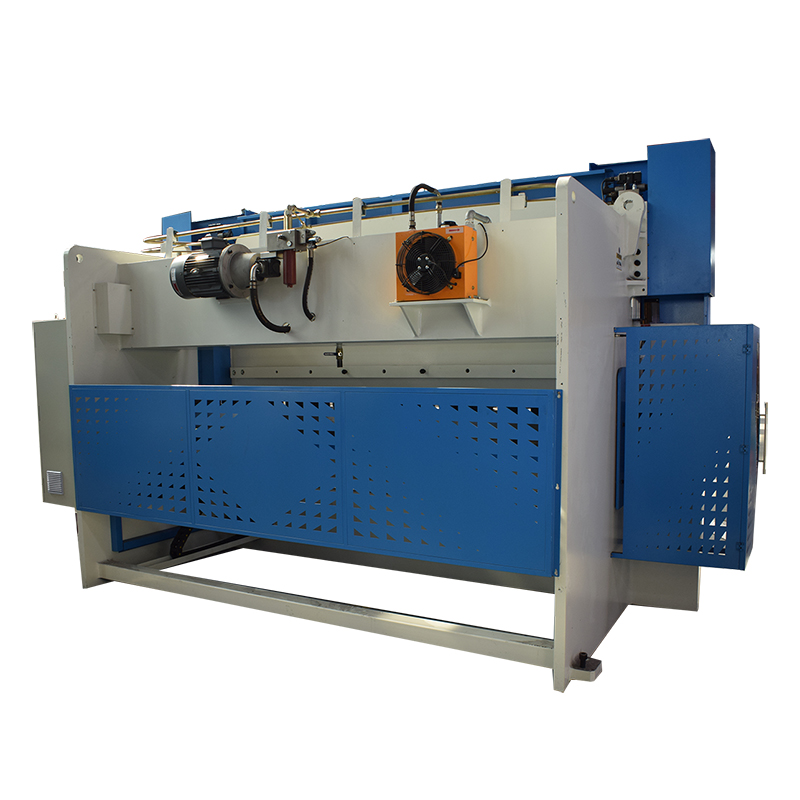

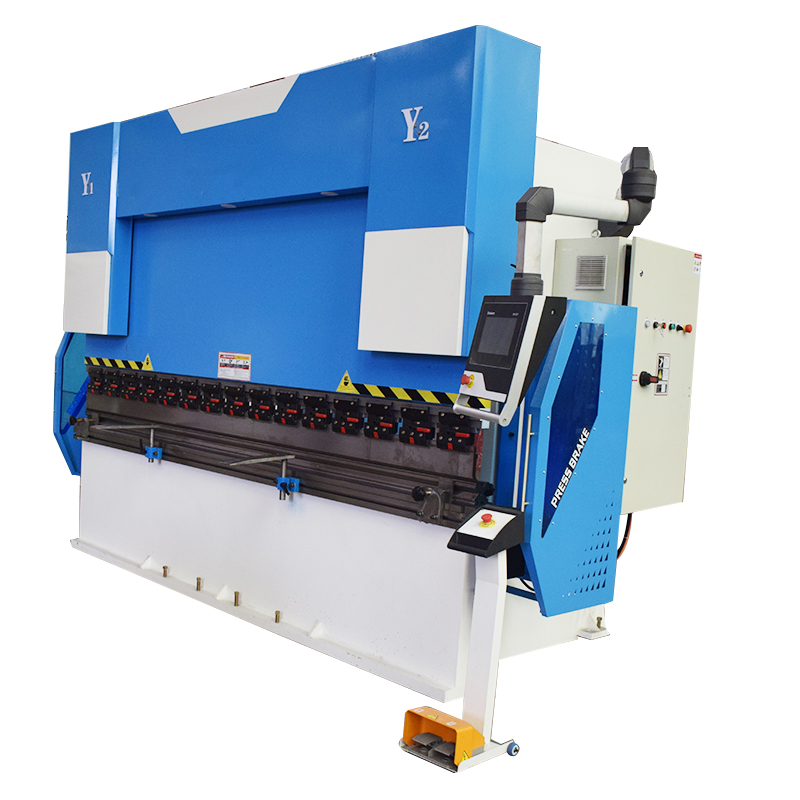

Machine à cintrer de coupe de presse-plieuse électro-hydraulique d'alimentation d'usine

Description du produit

Cintreuse CNC synchrone électro-hydraulique

Adhérant au concept de conception européen, il s'agit d'une nouvelle génération de plieuses CNC avec une apparence simple, pratique et efficace, stable et fiable, des performances à coût élevé et un faible taux d'échecCaractéristiques de performance

1. Le fuselage adopte une structure de soudage et de traitement intégrale, et les principaux composants du fuselage sont analysés par le logiciel d'analyse par éléments finis ANSYS, afin d'assurer la fiabilité de la machine-outil et la précision de l'ensemble de la machine ;

2. Les cylindres principaux des deux côtés traversent le mode de contrôle de course de la machine à cintrer à arrêt mécanique traditionnelle, mais adoptent le mode de contrôle en boucle fermée composé d'une servovalve électro-hydraulique importée d'Allemagne et d'une règle de grille importée. La précision de rétroaction de la position du curseur est élevée, le fonctionnement est précis et stable, les performances de synchronisation sont bonnes et la précision de flexion et la précision de positionnement répétée du curseur sont élevées.

3. Les pièces fonctionnelles de la retenue de matériau arrière sont des pièces importées, ce qui garantit la précision de retenue de matériau de la retenue de matériau arrière, et le mécanisme de retenue de matériau arrière avec des fonctions plus complètes de plusieurs arbres de retenue de matériau arrière peut être adopté selon les besoins de clients;

4. Le système hydraulique adopte le système de contrôle intégré importé d'Allemagne, qui réduit l'installation de canalisations, assure la stabilité de fonctionnement de la machine-outil et a une apparence simple et belle.

5. Les deux côtés du fuselage sont équipés de plaques de type C, et la règle de grille de haute précision est installée sur la plaque de type C, afin d'éviter l'influence de la déformation du fuselage sur la précision de flexion pendant la flexion ;

6. La table de travail inférieure a un mécanisme de compensation automatique de déviation hydraulique, qui réalise une compensation efficace sans zone aveugle, une précision de flexion élevée et une stabilité à long terme ;

7. Le système de commande numérique adopte le système de commande numérique spécial pour la cintreuse électro-hydraulique servo d'ESA en Italie, delem aux Pays-Bas ou de cybelec en Suisse, qui peut réaliser les fonctions de programmation graphique d'angle de cintrage, de correction d'angle et de compensation, automatique calcul et réglage automatique de la pression de flexion, calcul automatique de la compensation de déformation de l'établi, longueur de dépliage de la pièce, pression de flexion inférieure, distance d'ouverture, retour automatique de la butée arrière, etc.

Images de détails

Da-52s / DELEM.

♦ Programmation rapide des paramètres d'une page
♦ Raccourcis de navigation
♦ TFT couleur à écran large de 7 "
♦ Commande 4 axes maximum (YL / Y2 et deux axes supplémentaires)
♦ Contrôle de compensation de déviation de table
♦ Moule / matériau / bibliothèque de produits
♦ L'algorithme de contrôle avancé de l'axe Y peut contrôler les vannes en boucle fermée et en boucle ouverte
♦ Structure de montage sur panneau, boîte de suspension en option

Da-53t / DELEM.

♦ Écran TFT couleur haute résolution de 10,1 '
♦ contrôle jusqu'à 4 axes (Y1, Y2 2 axes auxiliaires)
♦ contrôle de compensation de déviation
♦ avec moule/matériel/bibliothèque de produits
♦ Prend en charge le contrôle d'asservissement ou de conversion de fréquence
♦ L'algorithme de contrôle avancé de l'axe Y peut contrôler à la fois la vanne en boucle fermée et la vanne en boucle ouverte.
♦ liaison réseau double ordinateur (facultatif)
♦ Interface périphérique USB. Logiciel de programmation hors ligne Profile-53tl

Da-58t / DELEM.

♦ Programmation graphique tactile 2D
♦ Écran couleur TFT haute résolution de 15 "
♦ Calcul de l'opération de pliage
♦ Contrôle de compensation des perturbations
♦ Mode de contrôle servo et convertisseur de fréquence
♦ L'algorithme de contrôle avancé de l'axe Y peut contrôler à la fois la vanne en boucle fermée et la vanne en boucle ouverte.
♦Interface USB. Logiciel de programmation hors ligne Profile-58tl

Da-66t / DELEM

♦ Programmation graphique tactile 2D
♦ Affichage de simulation graphique de produit 3D
♦ Écran couleur TFT haute résolution de 17 "
♦ Package d'application Windows complet
♦ Compatible avec le système de structure modulaire DELEM
♦ USB, interface périphérique
♦ Application utilisateur dans un environnement multitâche
♦ Interface du capteur de détection d'angle

CybTouch8/ CYBELEC

♦ Grand écran tactile, couleurs vives, contraste élevé.
♦ Interface pratique, affichage clair et gros boutons d'icônes.
♦ Interface homme-machine visuelle, conviviale et facile à utiliser.
♦ Une programmation parfaite peut améliorer l'efficacité du pliage en plusieurs étapes par lots.
♦ La flexion en une étape de la page est très pratique
♦ L'aide en ligne et les invites contextuelles rendent l'interface du logiciel très conviviale.
♦ À l'aide de PC ou d'ordinateurs portables, les données peuvent être mises à niveau et transmises via un logiciel sans fil.
♦L'interface USB transfère/sauvegarde les données
♦ Prise en charge de plusieurs langues

CYB Appuyez sur 12/CYBELEC.

@font-face{ font-familyTimes New Roman" ; } @font-face{ ♦ Grand écran tactile, couleurs vives, contraste élevé.
♦ Interface pratique, affichage clair et gros boutons d'icônes.
♦ Interface homme-machine visuelle, conviviale et facile à utiliser
♦ Une programmation parfaite peut améliorer l'efficacité du pliage en plusieurs étapes par lots.
♦ Le pliage en une étape de la page est très pratique.
♦ L'aide en ligne et les invites contextuelles rendent l'interface du logiciel très conviviale.
♦ À l'aide de PC ou d'ordinateurs portables, les données peuvent être mises à niveau et transmises via un logiciel sans fil.
♦ L'interface USB transfère/sauvegarde les données.
♦ Prend en charge plusieurs langues

Taper	WE67K-400T/4000	WE67K-500T/7000	WE67K-600T/7000
Force nominale	4000KN	5000KN	6000KN
Longueur de pliage	4000mm	7000mm	7000mm
Distance des pôles	3500mm	5900mm	5900mm
Profondeur de la gorge	400mm	500mm	500mm
Curseur Voyage	320mm	320mm	320mm
Hauteur de chargement des matrices	420mm	600mm	600mm
Du pouvoir	30kw	37kw	45kw
Haches	3 1	3 1	3 1
Voyager	500mm	800mm	800mm
La rapidité	200 mm/s	200 mm/s	200 mm/s
Dimensions (mm)	4500x2450x3500	6500x2810x4500	7500x2910x5200

FAQ

1. Combien de temps dure votre délai de livraison ?

C'est selon le modèle et la quantité. Généralement, c'est 3-5 jours si les machines sont en stock. Ce sera 15-30 jours si vous souhaitez personnaliser les machines.

2.Fournissez-vous des échantillons ? Est-ce gratuit ou en supplément ?

Oui, nous pourrions vous offrir l'échantillon de machine. Mais ce n'est pas gratuit. Vous devez payer l'échantillon et le coût du fret.

3. Quelles sont vos conditions de paiement ?

Nous acceptons T/T, Western Union, Money Gram, Paypal, Alibaba Escrow etc.

Détails

• Course du curseur (mm) : 200 mm
• Niveau automatique : Entièrement automatique
• Profondeur de gorge (mm) : 500 mm
• Type de machine : plieuse
• Longueur de la table de travail (mm) : 400
• Largeur de la table de travail (mm) : 280 mm
• Condition: Nouveau
• Lieu d'origine : Chine
• Matériau/métal traité : laiton/cuivre, acier inoxydable, alliage, acier au carbone, aluminium, plastique, PVC.
• Année : 2020
• Poids (KG): 21000
• Puissance moteur (kw): 22 kw
• Principaux arguments de vente : longue durée de vie
• Garantie 1 année
• Industries applicables : hôtels, magasins de matériaux de construction, usines de fabrication, vente au détail, travaux de construction
• Emplacement de la salle d'exposition : Aucun
• Type de commercialisation : Nouveau produit 2020
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 2 ans
• Composants principaux : moteur, pompe, API
• Longueur de pliage : 2500-3200mm
• Distance polaire : 1900-2700 mm
• Profondeur de gorge : 350-400 mm
• Course du curseur : 170-200 mm
• Hauteur de chargement des matrices : 380-420 mm
• Poids (KG):: 21000 KG
• Dimension(L*W*H): : 4500*2450*3500
• modèle : WE67K-400T/4000
• Service après-vente fourni : Support technique vidéo
• Service après garantie : support technique vidéo
