Plaque de cintreuse hydraulique de plaque de cintreuse de tôle Mini presse plieuse d'acier inoxydable

Description du produit

1) Presse plieuse à plaque hydraulique WC67K NC avec contrôleur E21

Presse plieuse à tôle avec système E21 NC

Le convertisseur de fréquence contrôle le positionnement du moteur principal des axes X, Y : SIEMENS Germay

Soupape : Bosch Rexroth Allemagne

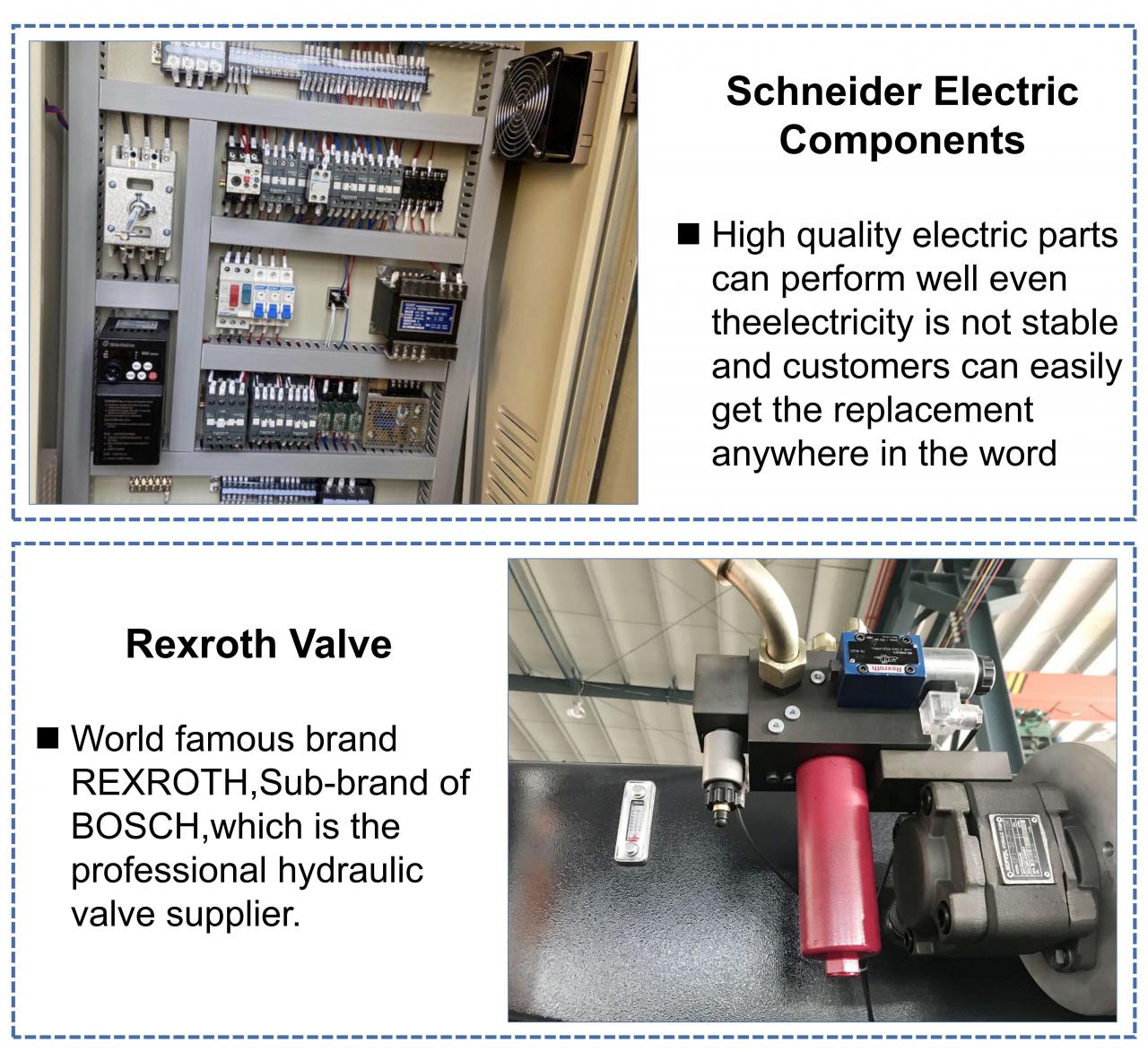

Electricité : Schneider France

1. La conception est conforme aux normes internationales de l'UE. Le fuselage élimine les contraintes internes par recuit et assure une plus grande précision et résistance. Toutes les machines sont conçues à l'aide de la programmation 3D SOLID WORKS et fabriquées avec de l'acier de qualité ST44-1 amélioré avec la dernière technologie.

2. La cintreuse à axe de torsion de la série WC67K utilise le système de contrôle Chines ESTUN NC pour vous aider à augmenter votre productivité et à maintenir le coût le plus bas et à réduire les coûts de maintenance. Une flexion répétitive et de haute qualité est obtenue en utilisant des cylindres et des vannes synchronisés.

3. Le système de contrôle de programmation du système E21 et l'onduleur réalisent la fonction de positionnement précise de l'axe X de l'axe Y.

4. Technologie de contrôle hydraulique à réponse en fréquence de pointe, le faisceau supérieur rigide fonctionne sur des roulements à 8 points avec une précision de flexion de /-0,01 mm

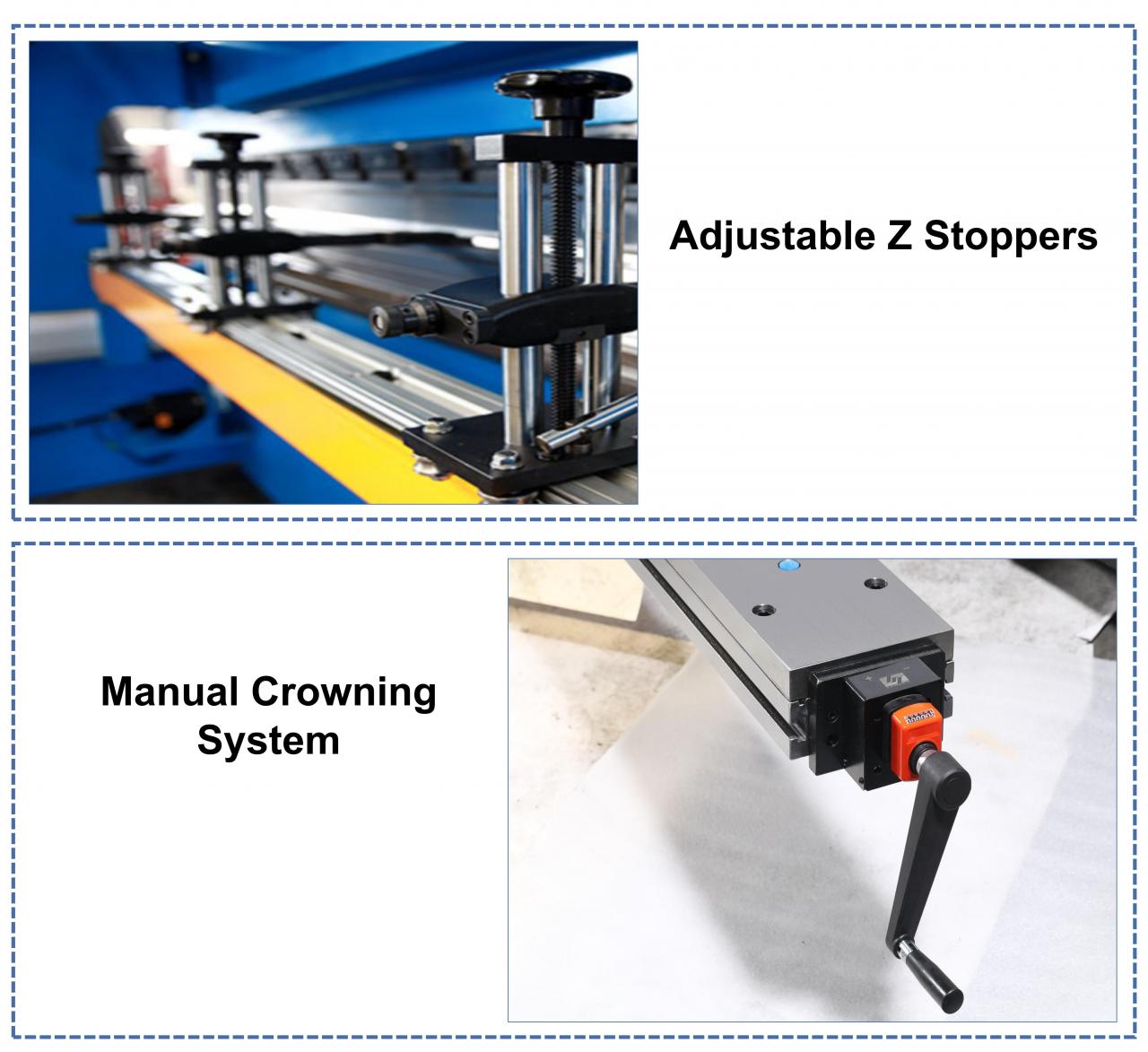

5. Fonction de compensation de l'axe V en option et sélectionnez le moule approprié pour plier facilement des pièces de forme complexe. Équipement standard.

Contrôleur chinois E21 NC

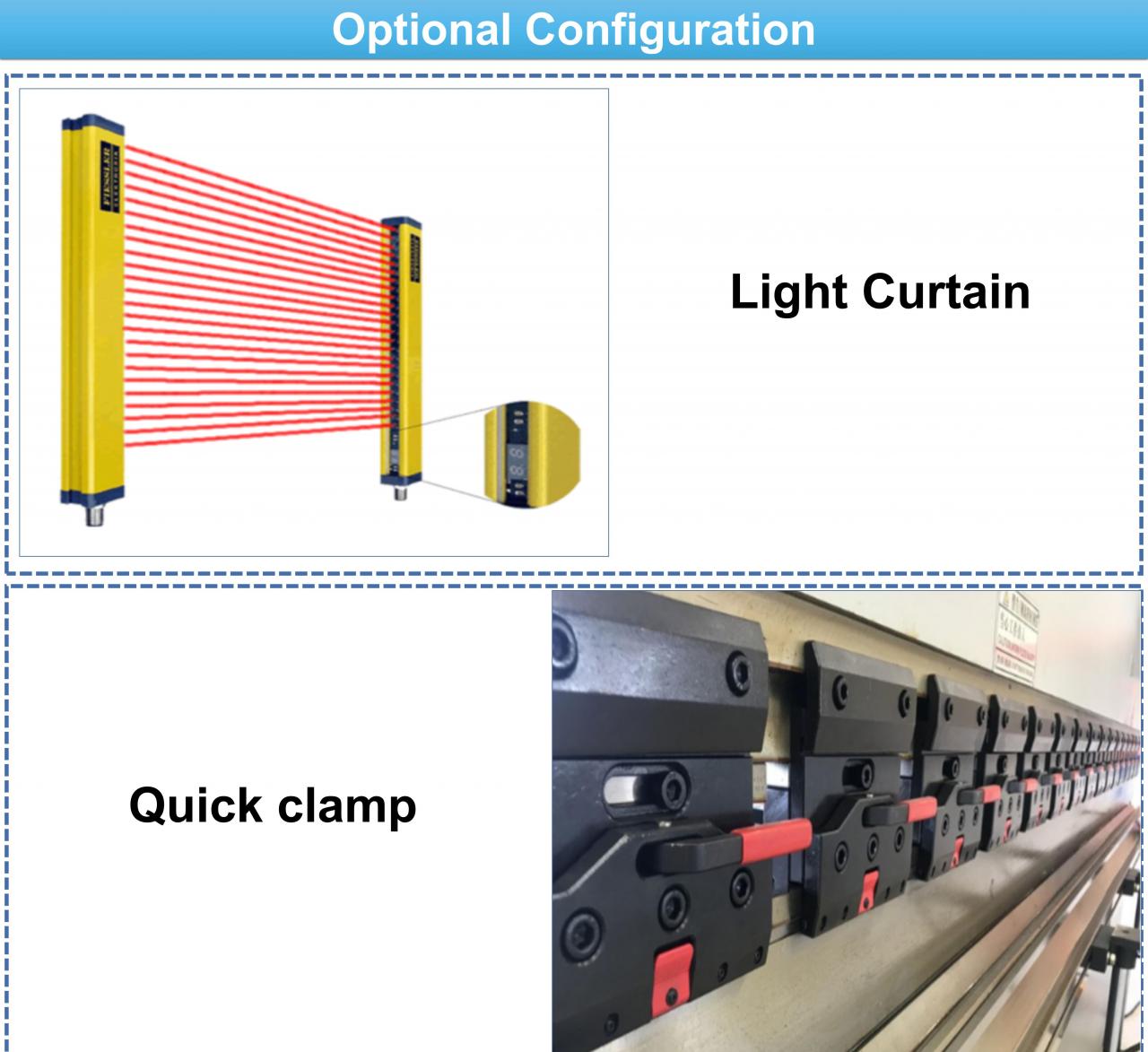

1. Les gardes légers assurent la sécurité des opérateurs pendant le fonctionnement

2. Le réglage du contrôle du système sur l'axe Y et l'axe X et le convertisseur de fréquence contrôlent leur positionnement.

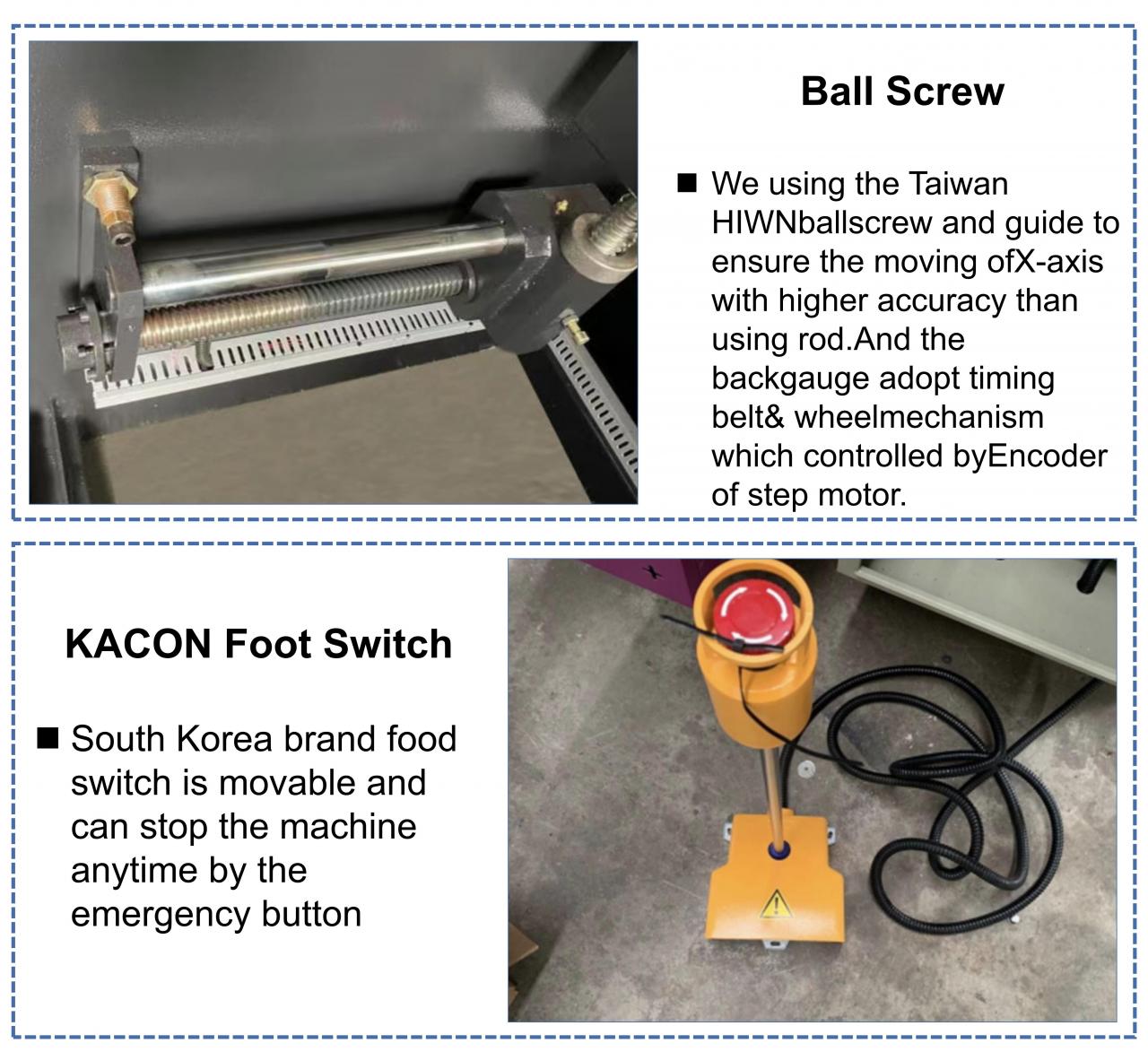

3. Précision du rail de guidage linéaire et de la vis à billes de 0,01 mm (HIWIN, TAIWAN).

4. Construction monobloc en acier.

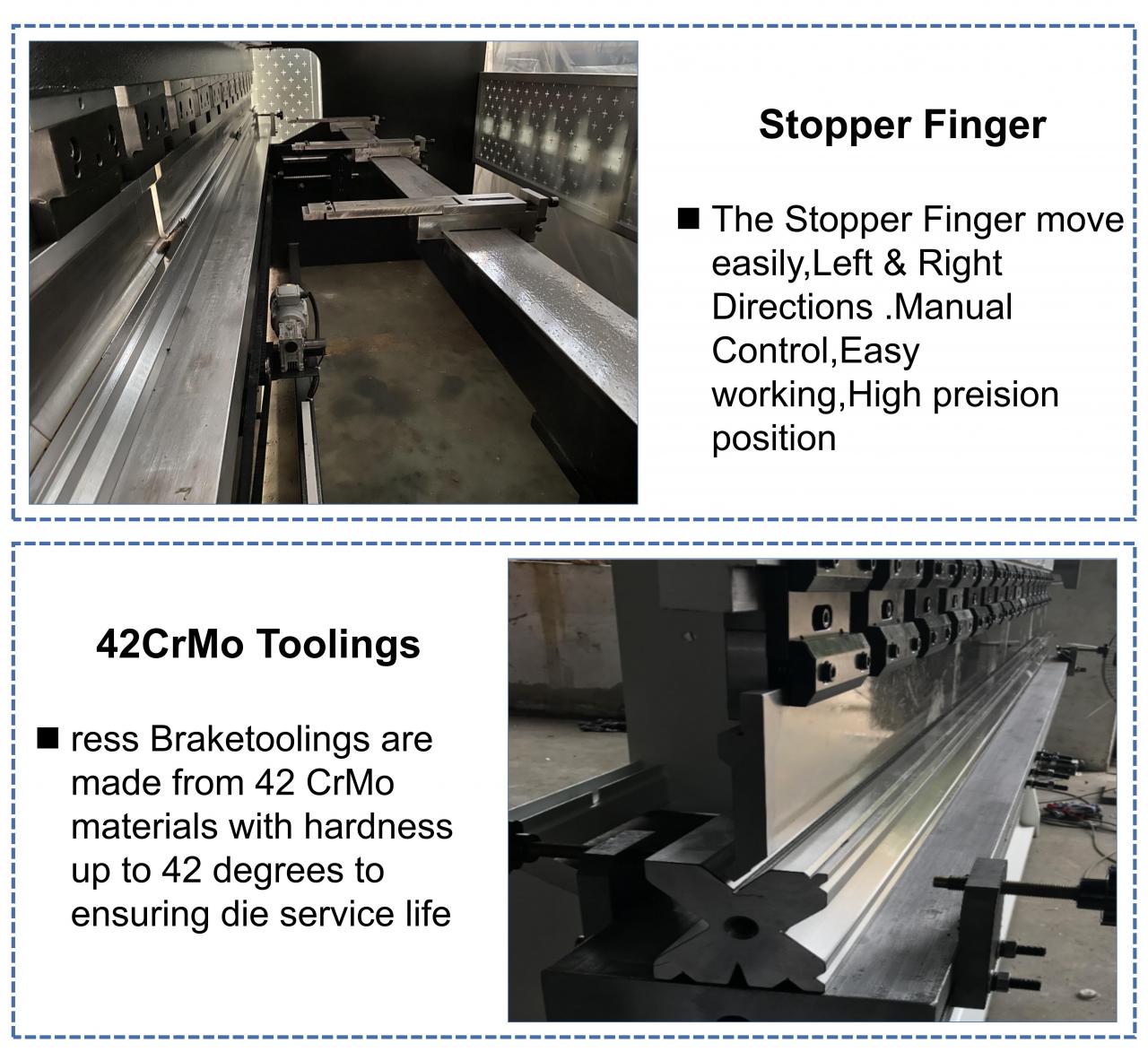

5. Doigts d'arrêt réglables.

6. Électricité standard de Schneider, France.

7. Connecteurs de tube d'huile standard d'EMB Allemagne.

8. Soupapes standard et pompe à huile de Bosch Rexroth Allemagne.

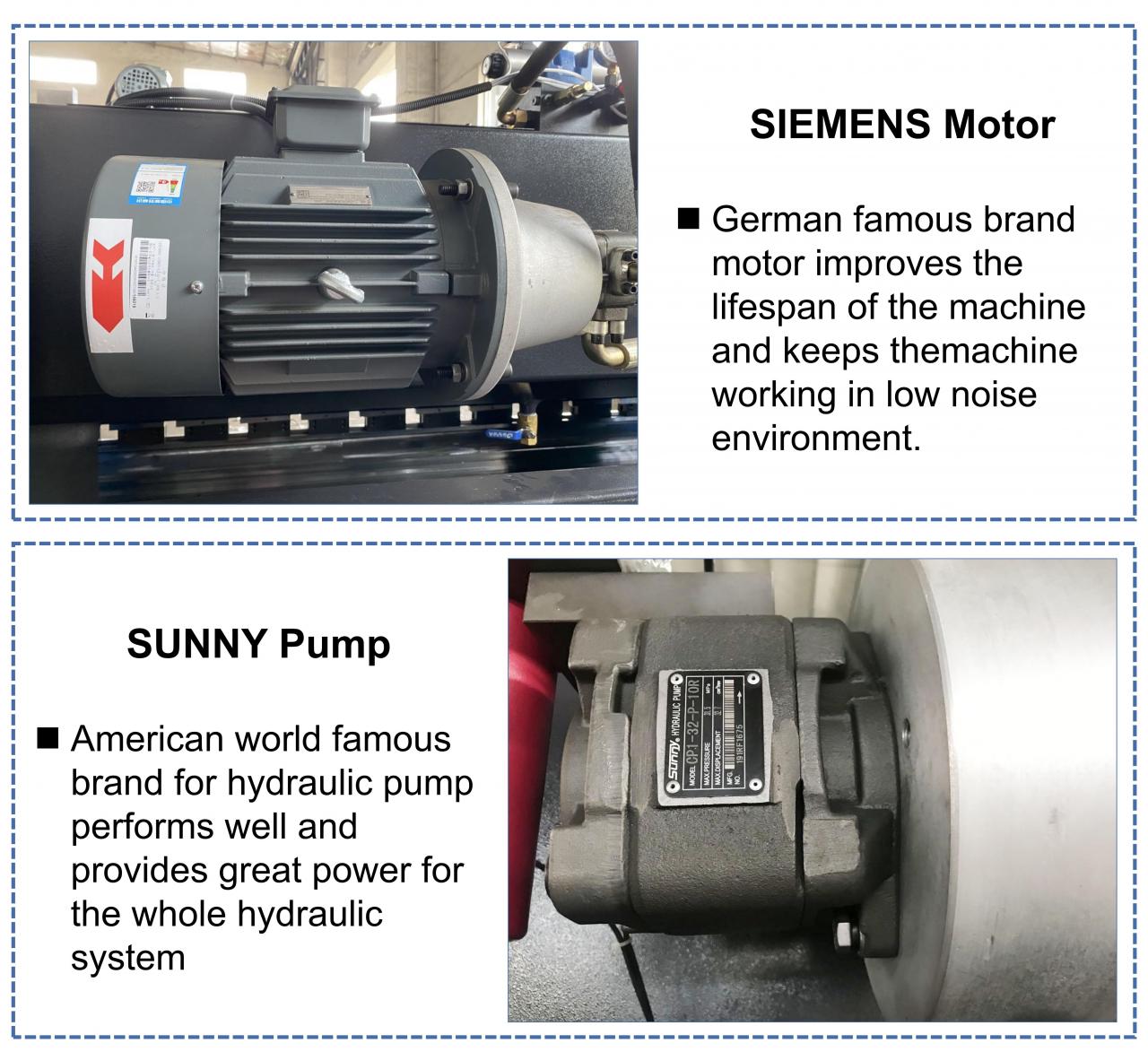

9. Moteur principal standard de Siemens Allemagne

10. Protection contre les surcharges hydrauliques et électriques

Système chinois ESTUN E21 NC

Panneau de boîtier LCD monochromeFacteur d'intégration librement programmable

Contrôle de positionnement automatique (commen moteur ou inventeur)

Allocation de décalage de brocheRelais temporisé interne

Compteur de stock et Relais temporisé interne

Affichage de la position de la jauge B1ackgauge avec 0,01 mm

Technique de fabrication

Article	Unité	spécification
Modèle d'appareil		100T-2500	100T-3200	100T-4000
Force nominale	KN	1000	1000	1000
Longueur de la table de travail	Mm	2500	3200	4000
Distance entre les colonnes	Mm	1900	2600	3200
Profondeur de gorge	Mm	320	320	320
Max. coup de glissade	Mm	120	120	120
Max. hauteur fermée	Mm	370	370	370
Temps de trajet	Temps/min	15	15	15
Puissance du moteur principal	kW	7.5	7.5	7.5
Max. pression hydraulique	MPa	25	25	25
Cotes de contour	millimètre	2500*1600*2400	3200*1600*2500	4000*1600*2500

Détails

• Course du curseur (mm) : 110 mm
• Niveau automatique : Semi-automatique
• Profondeur de gorge (mm) : 200 mm
• Type de machine : synchronisée, barre de torsion, presse plieuse NC
• Longueur de la table de travail (mm) : 2500
• Largeur de la table de travail (mm) : 2500 mm
• Dimensions : 2545x1510x2050
• Condition: Nouveau
• Matériau/métal traité : acier inoxydable, acier au carbone, aluminium
• Automatisation : Automatique
• Poids (KG): 6500
• Puissance du moteur (kw) : 5,5 kw
• Principaux arguments de vente : Facile à utiliser
• Garantie : 5 ans
• Industries applicables : ateliers de réparation de machines, usine de fabrication, travaux de construction
• Emplacement de la salle d'exposition : Indonésie
• Type de commercialisation : Produit ordinaire
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 5 ans
• Composants principaux : moteur, pompe
• Composants électriques : Schneider France
• Servomoteur/ Servo variateur : YASKAWA
• Tension : 220 V/380 V/415 V/440 V/personnalisé
• Moteur : Siemens Allemagne
• Vis à billes : HIWIN TBI
• Pression nominale (kN) : 1600 kN
• Ouverture maximale : 370 mm
• Distance des poteaux : 1970 mm
• Couleur : personnalisé
