Presse plieuse hydraulique de commande numérique par ordinateur de plaque de tôle d'acier en métal de 63 tonnes pour le travail des métaux

Description du produit

Type de produit: CNC 63T/2500 CNC plaque d'acier couverture complète presse plieuse hydraulique

Matériau de pliage : métal/acier inoxydable/acier au carbone/aluminium.

Gamme de butée arrière : 500-800

Précision de pliage : -0,01

Norme de sécurité : Europe CE/Amérique du Sud

Axes de contrôle : Y1 Y2 X Z1 Z2 R, chant de l'axe V

Contrôleur : Delem DA66T

Service après-vente : ingénieurs de service disponibles pour entretenir les machines à l'étranger

Caractéristiques principales

1. Le corps de la machine se trouve dans une structure globale soudée et globalement traitée, et le logiciel d'analyse par éléments finis ANSYS est appliqué aux principales parties du corps de la machine pour analyse, ce qui a assuré la fiabilité de la machine et la précision de l'ensemble de la machine.

2. Le système de contrôle numérique adopte le DELEM néerlandais, le CYBELEC suisse ou les sociétés italiennes ESA, etc. capable de réaliser les fonctions de programmation graphique pour l'angle de pliage, la compensation de la modification de l'angle, le calcul automatique ainsi que le réglage de la pression de pliage, le calcul automatique de la compensation de la distorsion de l'établi, l'extension de la longueur des pièces, la pression de pliage pour le pressage de la semelle, la distance d'ouverture et le retrait automatique de butée arrière, etc.

3. Conception totalement simplifiée de l'UE, monobloc par robots de soudage et appareil et processus de soulagement des contraintes par traitement de recuit Adoptez un système hydraulique intégré, plus fiable et facile à entretenir. et le système hydraulique de Bosch-Rexroth, Allemagne.

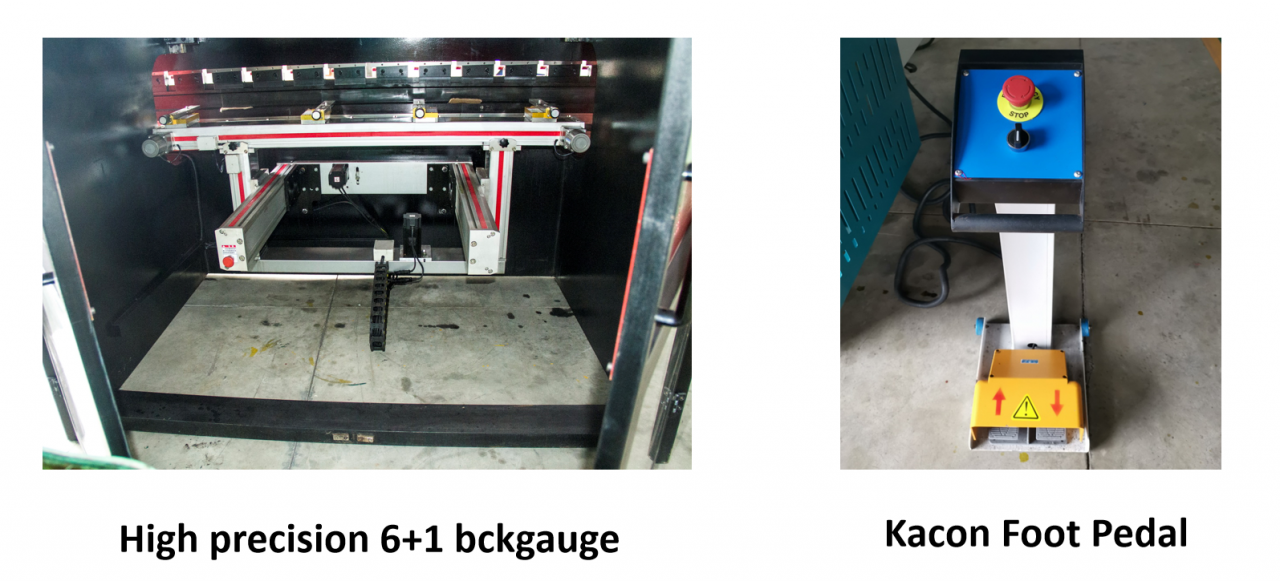

4. CNC servo électro-hydraulique, Y1, Y2, pour la course du cylindre d'huile X, R, Z1, Z2 pour la jauge arrière, V pour la compensation. 6 1 axe La course et la distance de la jauge arrière sont ajustées par le moteur et sont bien ajustées à la main, le réglage est affiché par DA66T.

5. Inch, le mode unique étant conçu pour la machine et l'inversion et le temps de maintien peuvent être contrôlés par les relais temporisés. La clôture de sécurité et le verrouillage électrique ont été conçus pour la machine afin d'assurer la sécurité de fonctionnement

Description détaillée

Presse plieuse hydraulique de commande numérique par ordinateur de plaque de tôle d'acier en métal de 63 tonnes pour le travail des métauxPresse plieuse hydraulique de commande numérique par ordinateur de plaque de tôle d'acier en métal de 63 tonnes pour le travail des métauxPresse plieuse hydraulique de commande numérique par ordinateur de plaque de tôle d'acier en métal de 63 tonnes pour le travail des métauxPresse plieuse hydraulique de commande numérique par ordinateur de plaque de tôle d'acier en métal de 63 tonnes pour le travail des métaux

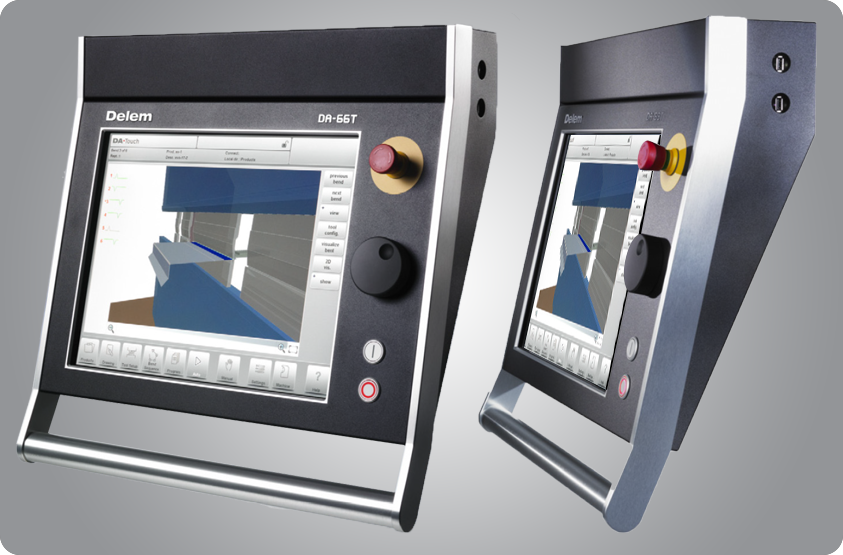

Caractéristiques du DA66T

• Mode de programmation à écran tactile graphique 2D
• Visualisation 3D en simulation et en production
• TFT couleur haute résolution de 17 pouces
• Suite d'applications Windows complète
• Compatibilité Delem Modusys (évolutivité et adaptabilité du module)
• USB, interface périphérique
• Architecture système ouverte
• Interface de courbure et de correction du capteur

Paramètres techniques

ModèleLongueur de pliageDistance des pôlesProfondeur de gorgeCurseur VoyageMoteur principalDimension
63T/25002500mm1900mm350mm150mm7.5kw3100*1450*2050
80T/32003200mm2600mm350mm200mm7.5kw3500*1550*2100
100T/32003200mm2600mm400mm200mm7.5kw3500*1580*2400
160T/32003200mm2600mm400mm200mm11kw3500*1650*2500
200T/32003200mm260mm400mm200mm11kw3500*1680*2550

Normalisation du service "212"

1. réponse en 2 heures
2. fournir une solution en 1 jour
3. résoudre la plainte en 2 jours

Services d'installation

Les services d'installation sont disponibles avec toutes les machines. Nous envoyons un technicien à l'usine du client pour l'installation et le pré-fonctionnement des machines. (Les clients n'ont qu'à payer le billet d'avion et l'hôtel)

Presse plieuse hydraulique de commande numérique par ordinateur de plaque de tôle d'acier en métal de 63 tonnes pour le travail des métaux

Service de formation

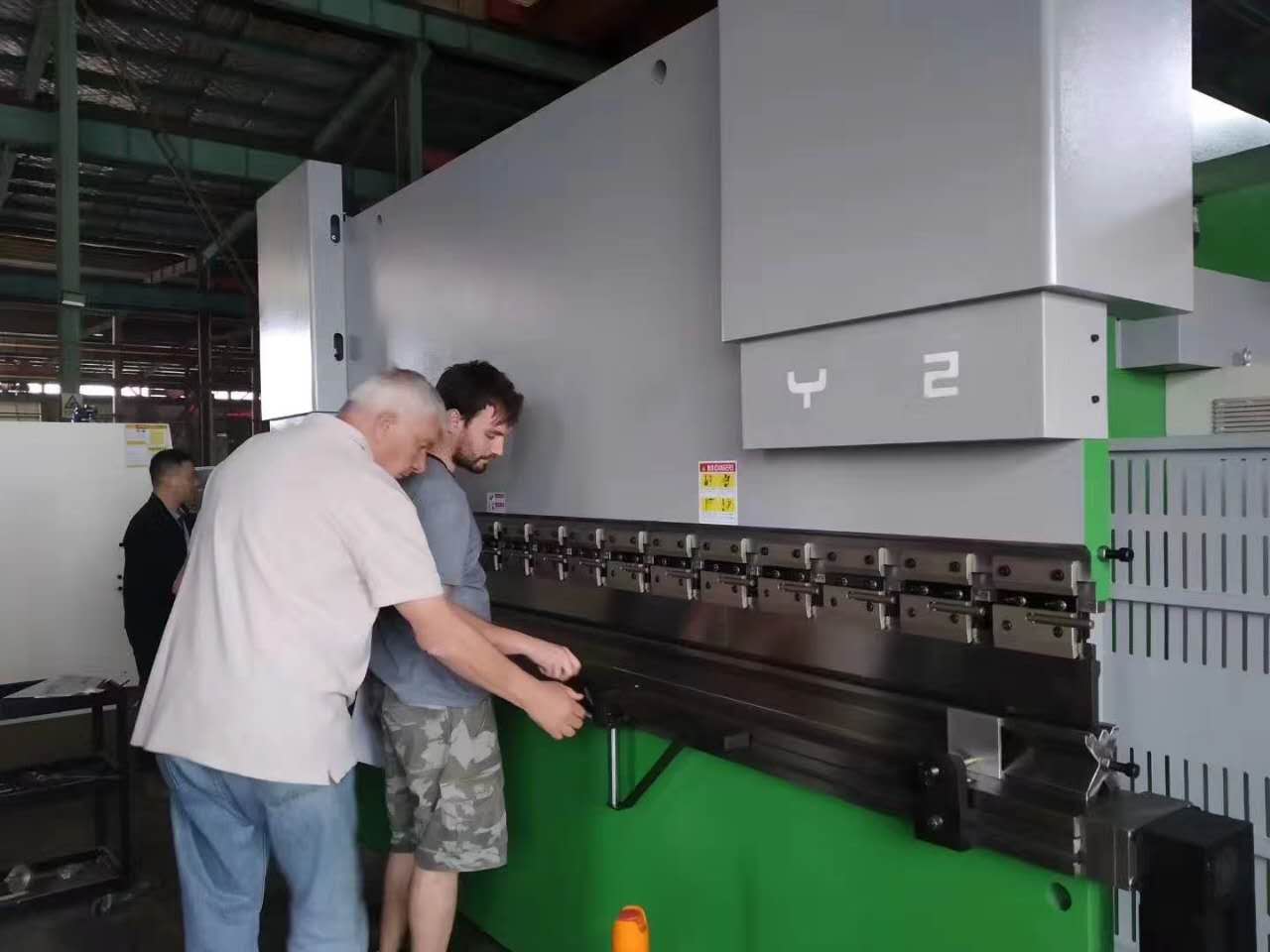

Notre technicien est disponible dans votre usine et vous propose une formation à l'utilisation de nos machines. De plus, vous pouvez envoyer votre technicien à notre entreprise pour apprendre à faire fonctionner des machines.

Détails

  • Course du curseur (mm) : 150 mm
  • Niveau automatique : Entièrement automatique
  • Profondeur de gorge (mm) : 350 mm
  • Type de machine : synchronisée
  • Longueur de la table de travail (mm) : 2500 mm
  • Largeur de la table de travail (mm) : 160 mm
  • Dimensions : 3100*1450*2050
  • Condition: Nouveau
  • Matériau/métal traité : laiton/cuivre, acier inoxydable, alliage, acier au carbone, aluminium.
  • Automatisation : Automatique
  • Services supplémentaires : Usinage
  • Année : nouveau
  • Poids (KG): 6800
  • Puissance du moteur (kw) : 7,5 kw
  • Principaux arguments de vente : haute précision
  • Garantie : 2 ans
  • Industries applicables : magasins de matériaux de construction, ateliers de réparation de machines, usine de fabrication, vente au détail, travaux de construction, énergie et exploitation minière, société de publicité
  • Service après-vente fourni : pièces de rechange gratuites, installation sur le terrain, mise en service et formation, service de maintenance et de réparation sur le terrain, support technique vidéo, support en ligne
  • Service après garantie : support technique vidéo, support en ligne, pièces de rechange, service de maintenance et de réparation sur le terrain
  • Pression nominale (kN) : 630 kN
  • Certificats : CE et ISO
  • Nom : Presse plieuse hydraulique
  • Matériel: Mentale
  • Système de contrôle : DA-66T Delem

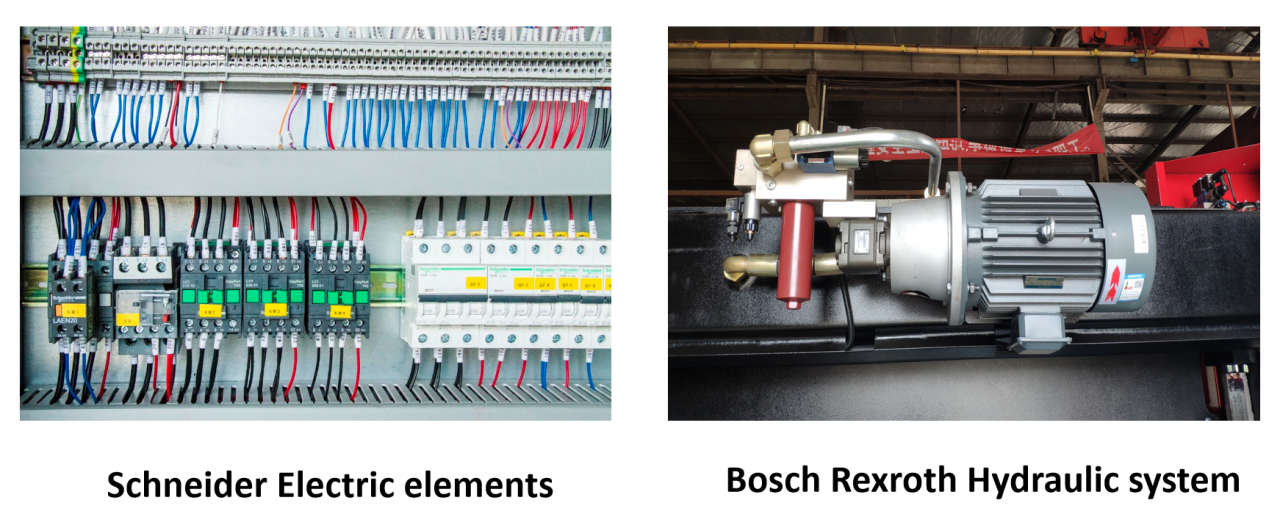

  • Système hydraulique : Bosch Rexroth Allemagne

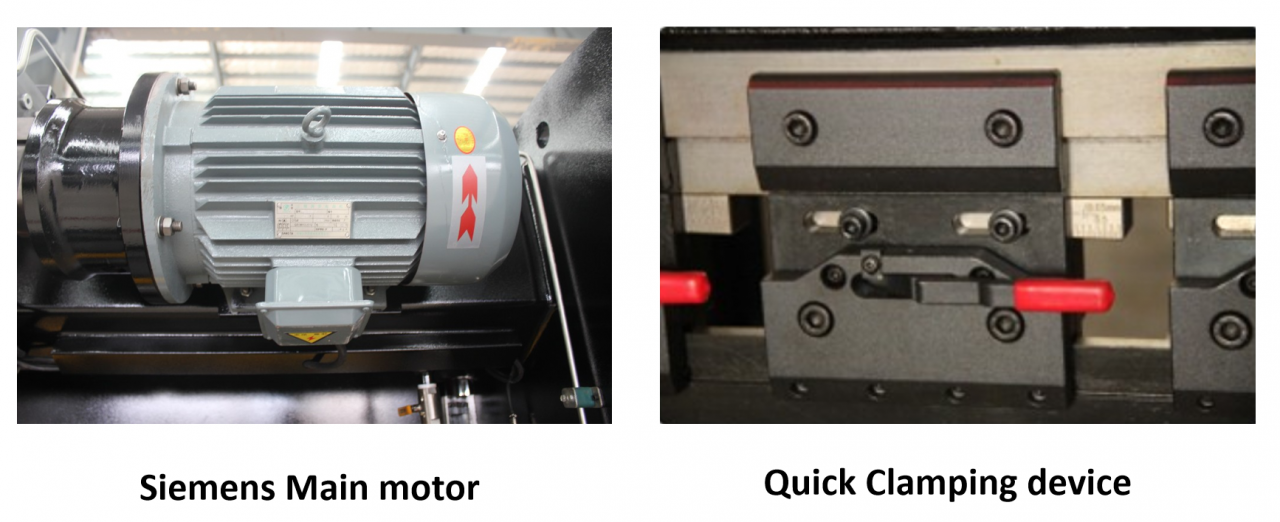

  • Moteur principal : Siemens Allemagne
  • Vis à billes/guide de revêtement : HIWIN
  • Bague d'étanchéité : NOK
  • Composants électriques : Schneider Electric
  • Servomoteur/servo variateur : marque japonaise
  • Application: Machine à cintrer hydraulique
