Machine de cisaillement hydraulique Qc11k et machine de cisaillement de guillotine pour la coupe de tôle

Description du produit

La structure du châssis de la cisaille adopte une soudure tout acier ; les rails de guidage à angle droit à quatre coins et à huit côtés ont une haute précision, une bonne rigidité et une précharge hydraulique. Le système hydraulique adopte une vanne intégrée enfichable à deux voies et peut être équipé d'un affichage numérique de course, d'un dispositif de protection photoélectrique et d'un établi mobile. La cisaille a une fonction à double action de curseur supérieur et de tampon hydraulique inférieur, et la course de pression de travail peut être pressée dans la plage spécifiée. Le processus nécessite un réglage, et l'opération est simple et centralisée à l'aide de boutons. Caractéristiques de performance de la machine

1. La cisaille adopte la structure globale du cadre soudé et est soumise à un traitement de vieillissement par vibration. La machine-outil a une bonne rigidité, une haute précision et une bonne rétention de précision.

2. La machine à cisailler adopte un rail de guidage roulant à arbre de support à trois points. Le porte-outil supérieur effectue un roulement sans espace entre les rails de guidage de roulement et le volant peut être tourné pour régler la durée de vie de la lame.

3, support de lame mobile et lame longue à quatre lames, facile à régler l'uniformité de l'écartement de la lame, améliorer la qualité de coupe et prolonger la durée de vie de la lame.

4. La machine à cisailler adopte le système synchrone de cylindre de type série. La machine est uniformément sollicitée. En ajustant le débit du cylindre de série, l'angle de cisaillement peut être facilement ajusté pour répondre aux besoins des différentes plaques de cisaillement.

5. La cisaille adopte un dispositif de butée arrière motorisé et un compteur électronique pour faciliter le réglage de la position de la butée arrière. Images de détails

Contrôleur en option

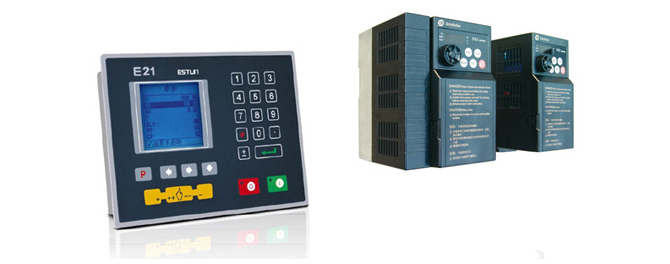

Convertisseur ESTUN E21 Shihlin

Contrôle du convertisseur E21 Shihlin via la communication par bus, le câblage est simple, les performances sont bonnes, la jauge arrière peut être positionnée rapidement et avec précision. Le relais temporisé et l'angle de cisaillement sont intégrés, une fonction logique partielle est réalisée. Il est caractérisé par un faible coût et une efficacité élevée.

Super stabilité et longue durée de vie.

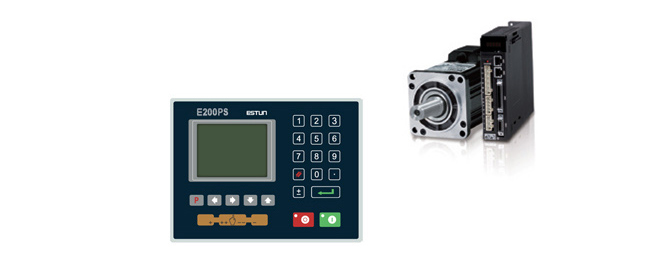

ESTUN E200PS, Chine

Le E200PS avec écran LCD couleur HD, options de langue chinoise et anglaise, paramètres de programmation d'affichage, programmation plus rapide et plus pratique. Technologie de bus CAN, servocommande X, axe A, haute précision de contrôle, résolution jusqu'à 0,001 ; câblage simple à installer, améliore la fiabilité du système.

Le dégagement de la lame construit, la course de coupe, les concessions et d'autres fonctions de contrôle retardent, en fonction du besoin réel de définir les paramètres de l'écart, de couper les concessions et d'autres contrôles en temps réel.

Avec les fonctions d'auto-diagnostic et d'alarme en temps réel, le débogage et la maintenance sont plus pratiques. Interface de sécurité de réservation pour une extension facile.

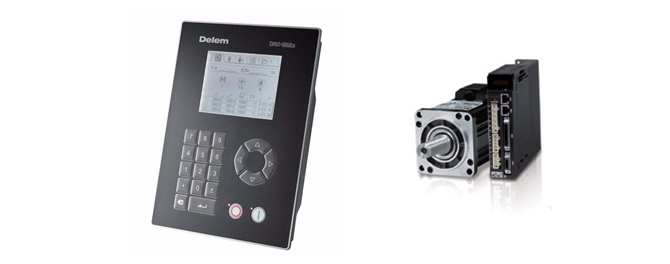

Delem DAC-360s, Pays-Bas

La commande DAC-360 fournit une solution complète pour les cisailles. Il comprend le contrôle de la butée arrière, de l'angle de coupe, de la longueur de course et de l'écart, basé sur une électronique de pointe.

Outre le contrôle de la butée arrière, le DAC-360 calcule automatiquement le réglage requis pour l'angle de coupe et l'écart en fonction des propriétés et de l'épaisseur du matériau. La longueur de course est limitée pour un temps de production minimal et liée à la longueur du matériau à couper. Le contrôle complet de la pression pour le serrage et la coupe est à bord du DAC-360.

Avec son écran LCD lumineux, une utilisation claire et facile est offerte. La programmation numérique est conviviale et guide l'opérateur à travers les possibilités de programmation.

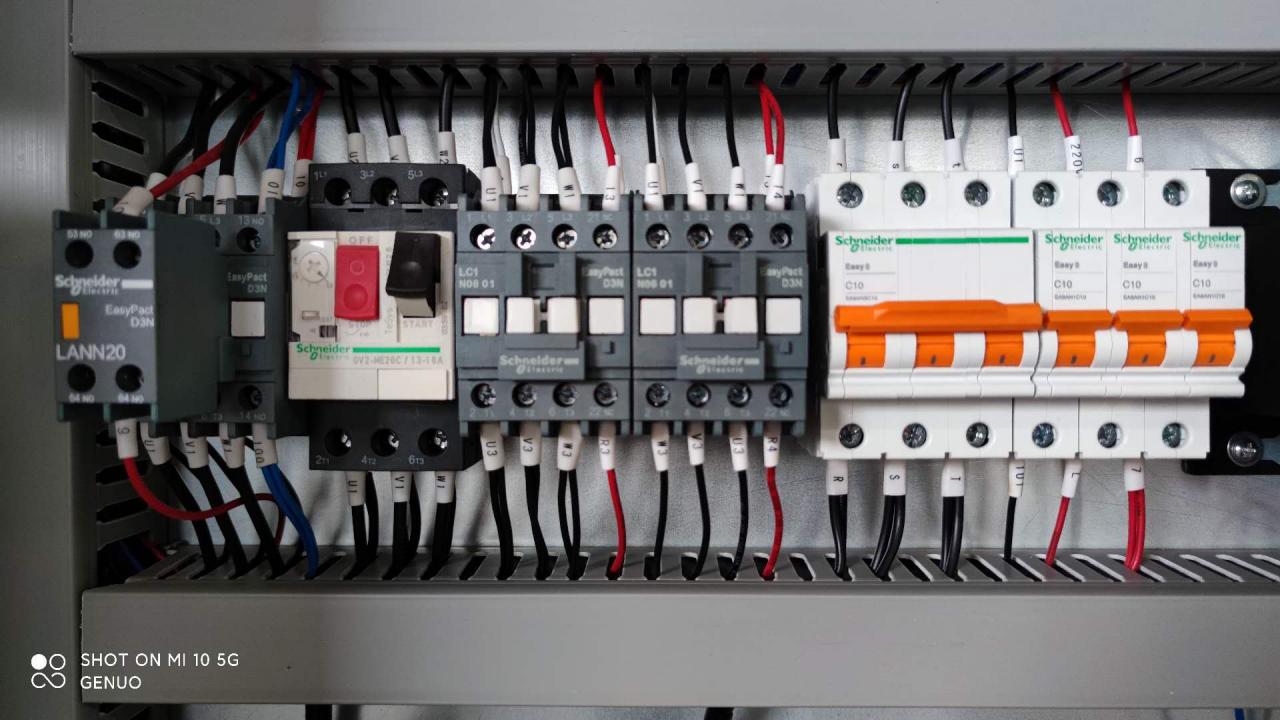

Électricité stable

CabinetDurable France Schneider electrics assure le fonctionnement stable de la machine. Une connexion et une disposition de ligne raisonnables réduisent considérablement le taux de défaillance. Et l'opérateur et toutes les parties de la machine ont joué une bonne protection. Servo et entraînement en option pour améliorer la précision de positionnement de l'axe arrière (X).

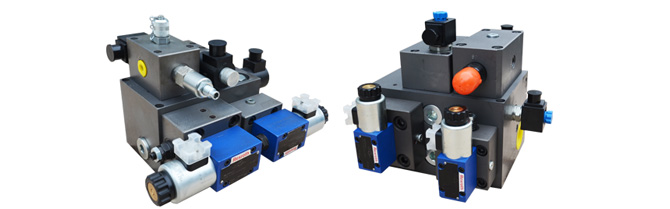

Système hydraulique supérieur

Système hydraulique intégré, réponse rapide. Le faible taux d'échec permet à la machine de fonctionner en toute sécurité, efficacement et de manière stable. Toute la série de normes est équipée d'un tuyau étiré à froid galvanisé et d'un joint de tuyau de type virole allemande. Réduit le risque de fuite d'huile de 50 % par rapport aux tubes en caoutchouc et sans soudure soudés. Et dans peut être une durée de vie plus longue.

Butée arrière de haute précision

La butée arrière unique et nouvelle de la structure de guidage linéaire à vis à billes assure une grande précision de positionnement. Règle de guidage de faisceau réglable et structure de transmission synchrone, stable et fiable. Structure de mécanisme de levage en option pour couper la pièce de travail hors de la plage de jauge arrière. Lors de la coupe de plaques métalliques minces et larges, un dispositif de support pneumatique peut être sélectionné. La plage de positionnement accrue rend la coupe plus efficace et précise.

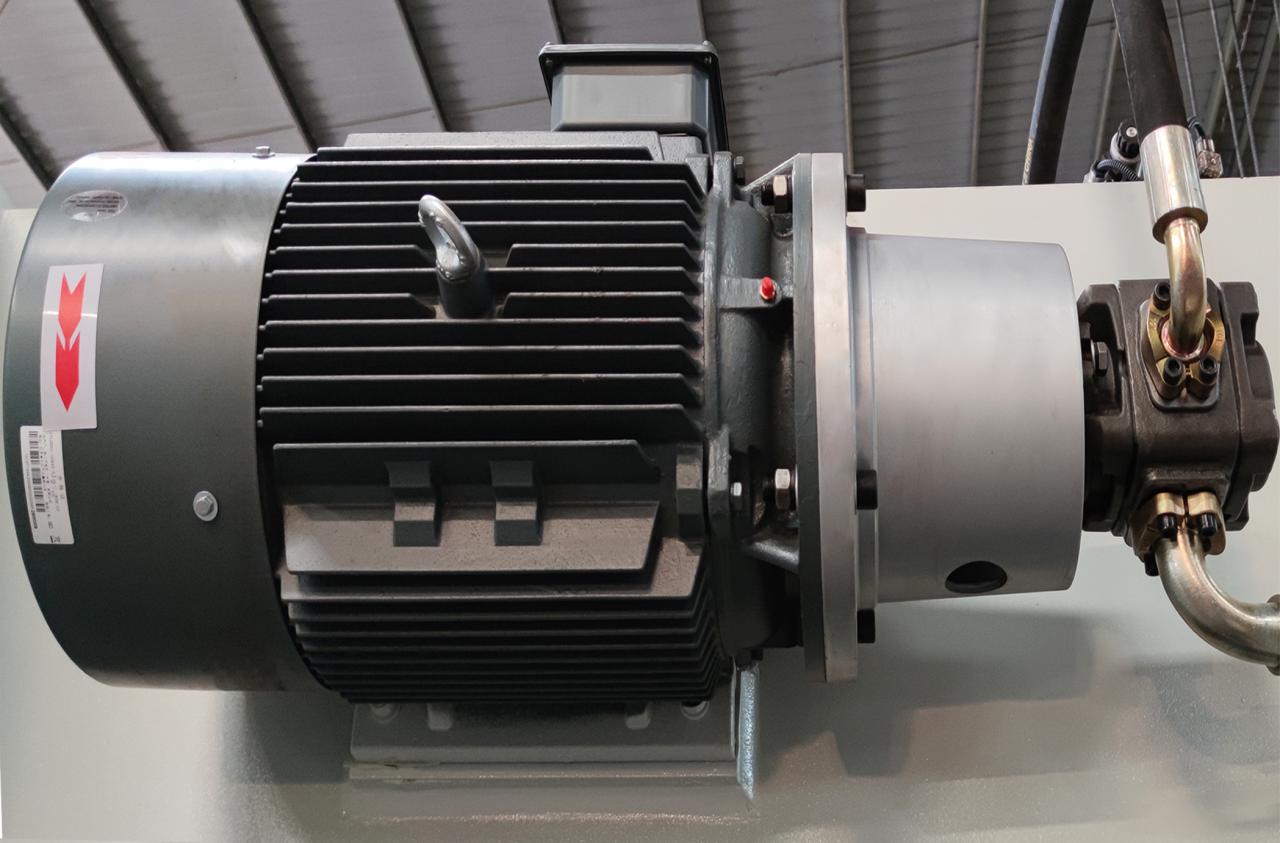

Système d'alimentation à faible bruit

L'utilisation du moteur principal de l'Allemagne Siemens et de la pompe à huile à engrenages USA SUNNY garantit la durée de vie de la machine et améliore la stabilité de fonctionnement de la machine. Dans le même temps, le dispositif de couplage spécial réduit également considérablement le bruit de la machine en cours de fonctionnement.

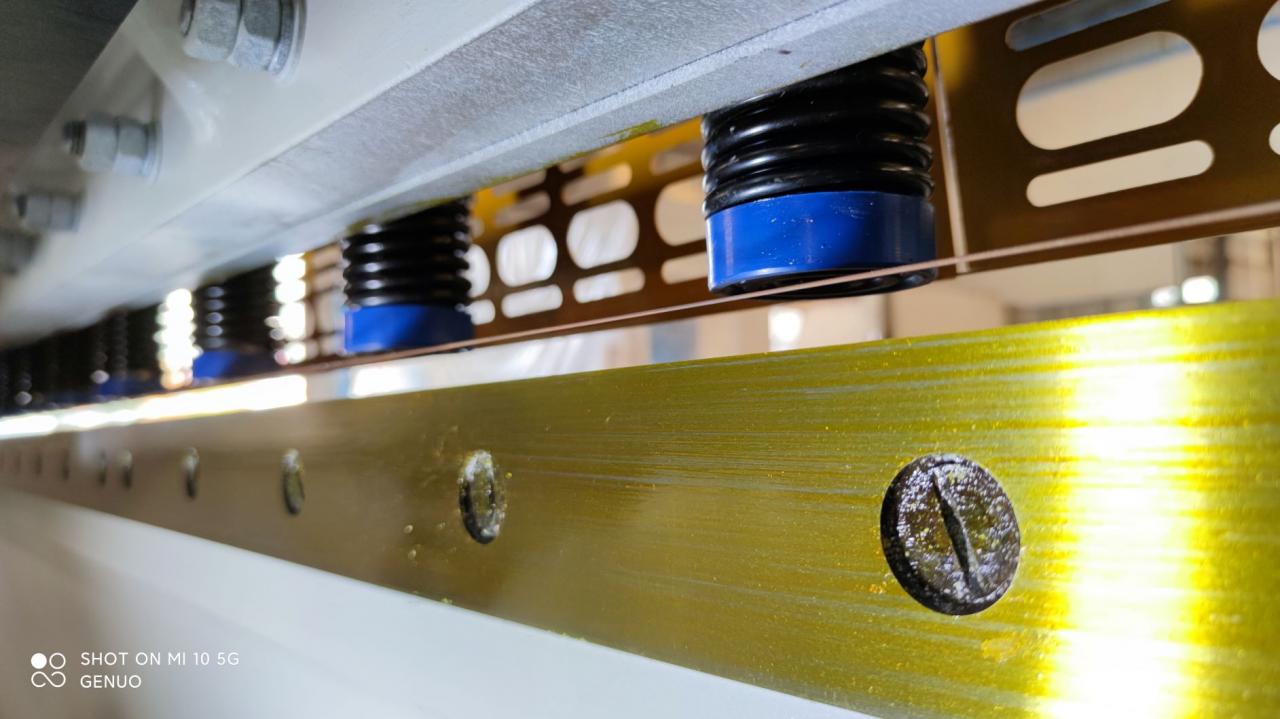

Cylindre de support OS

La structure unique du cylindre de maintien adopte un ressort externe. Où la partie inférieure avec des joints en matériau spécial, pour éviter de laisser des traces sur l'alliage d'aluminium ou un autre matériau sensible. La durabilité et la stabilité ont été améliorées. Anneau, réduisant le bruit et les défauts de fuite d'huile par rapport au cylindre de support traditionnel. Dispositif d'alignement d'éclairage, utile pour marquer à la main pour le cisaillement. En option.

Lames de bonne qualité

Fabriqué à partir d'acier à outils en alliage de bonne qualité pour répondre aux charges d'impact de cisaillement et aux exigences de résistance élevée à l'abrasion. La machine est équipée d'une lame de cisaillement en acier 9CrSi, 6CrW2Si et SKD-11. effet de cisaillement plus stable et bon.

Installation facultative

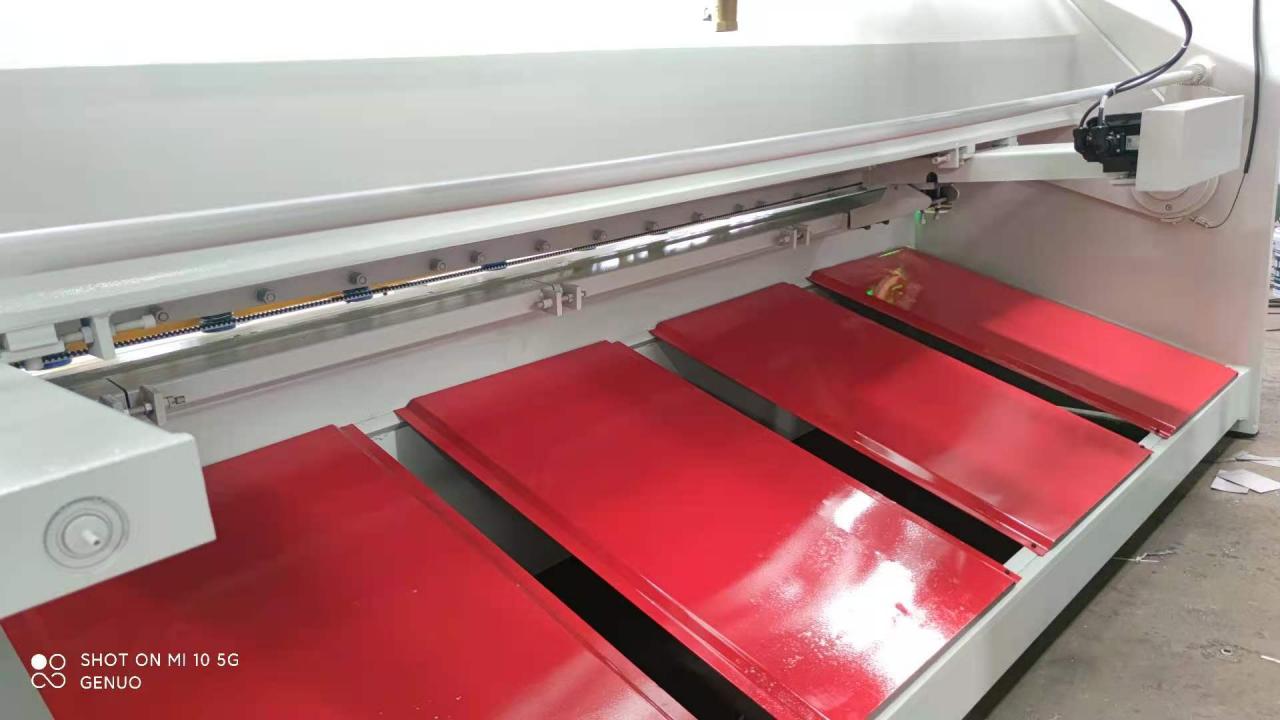

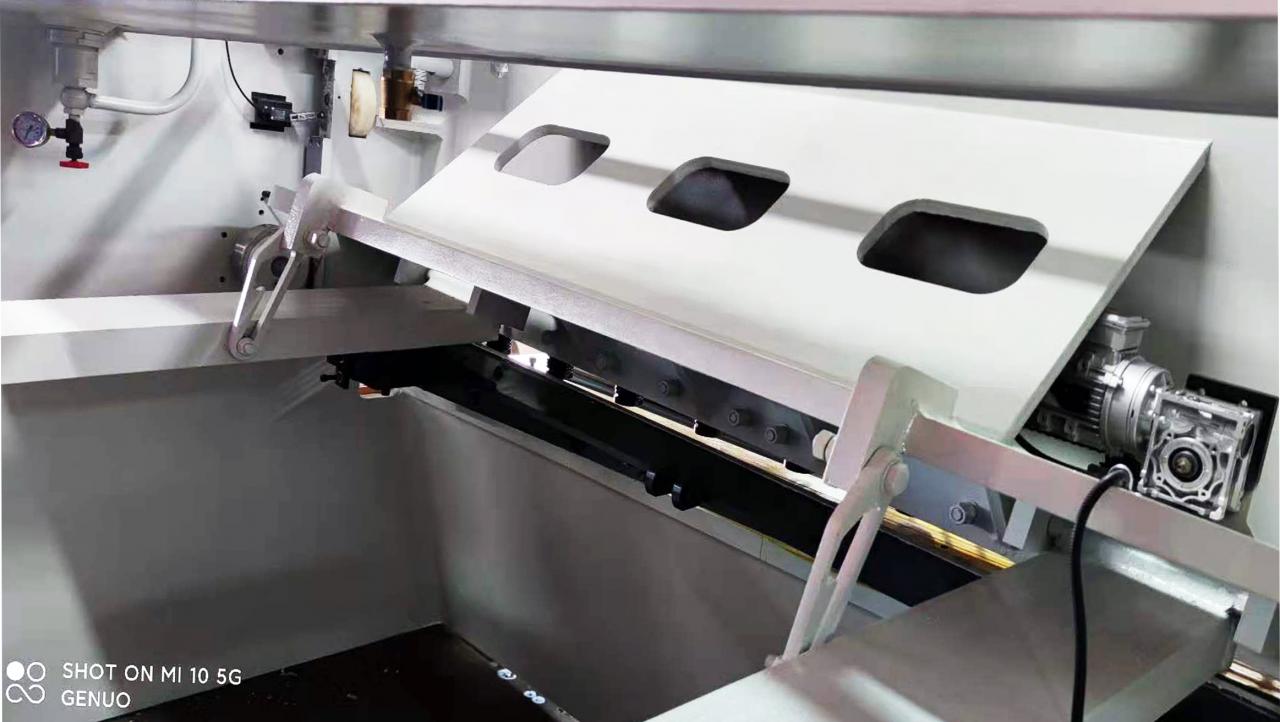

Plaque coulissante inclinée et
Dispositif de support pneumatique
Rideau de lumière

Unité de refroidissement du ventilateur d'huile

Protection laser
Alimentation automatique avant

Type QC11K(Y)	Épaisseur de coupe	La longueur de coupe	Ange coupant	Plage de la butée arrière	Stocks(n/min)	Alimentation principale	Poids (kg)	Dimensions L*W*H(m)
8/2500	1~8 millimètres	2500mm	0,5-2°	10-600 millimètres	14	11kw	4800	3.1*1.8*2.1
8/3200	1~8 millimètres	3200mm	0,5-2°	10-600 millimètres	12	11kw	6000	3.8*1.8*2.1
8/4000	1~8 millimètres	4000mm	0,5-2°	10-600 millimètres	10	11kw	8900	4.6*1.8*2.1
8/5000	1~8 millimètres	5000mm	0,5-2°	10-600 millimètres	8	11kw	11500	5.7*1.9*2.2
8/6000	1~8 millimètres	6000mm	0,5-2°	10-600 millimètres	6	11kw	16000	6.7*1.9*2.2

FAQ

Q1. Qu'en est-il de la qualité de votre machine ?

A1: nos machines distribuent dans le monde entier dans environ 50 comtés où il y a une industrie des plaques métalliques, il y a des machines brillantes et où il y a nos machines, il y a une bonne réputation et la satisfaction des utilisateurs du terminal.

Q2 : Vous êtes le fabricant ou le commerce par rapport ?

A2 : nous sommes le fabricant à 100 % avec plus de 20 ans d'expérience dans la fabrication.

Q3. Qu'en est-il de votre service après-vente ?

A3 : 1. Solutions techniques : nous pouvons fournir des solutions techniques dans un délai d'un jour.
2. Vidéo en ligne : montrez-vous la vidéo fonctionnante de machine dans l'usine. (mise à jour chaque semaine)
3. Service d'installation : Ceci est disponible avec toutes nos machines, une vidéo en direct peut être fournie. Nous pouvons également envoyer un technicien à l'usine du client pour les machines d'installation. (Les clients n'ont qu'à payer le billet d'avion et les frais d'hôtel.)
4. Service de formation : Notre technicien vous apprendra comment utiliser nos machines. De plus, vous pouvez envoyer votre technicien à notre entreprise pour apprendre à faire fonctionner des machines.
5. Garantie de qualité : 1 an de garantie, nous fournissons un service à vie. Nous organisons le test final avant l'expédition, après nous être assurés que la machine est la meilleure performance, puis effectuons les expéditions.
6. Taux de réponse de 100 % : nous répondrons à vos questions dans les 12 heures.

Détails

• Lieu d'origine : Anhui, Chine
• Nom de marque: RAYMAX
• Condition: Nouveau
• Type: Cisailles
• Inspection sortante vidéo : Fourni
• Rapport de test de machines : fourni
• Type de commercialisation : Super qualité
• Garantie des composants principaux : 1 an
• Composants principaux : API, moteur, roulement, boîte de vitesses, moteur, récipient sous pression, engrenage, pompe
• Tension : 220/380/415, 220v/240V/380V/400V/415V
• Puissance nominale : 11
• Dimension(L*W*H): 4600*1800*2050
• Année : 2020
• Garantie 1 année
• Principaux arguments de vente : prix compétitif
• Industries applicables : hôtels, magasins de vêtements, magasins de matériaux de construction, ateliers de réparation de machines, usine d'aliments et de boissons, fermes, restaurants, usage domestique, vente au détail, imprimeries, travaux de construction, énergie et exploitation minière, société de publicité
• Emplacement de la salle d'exposition : Égypte, Royaume-Uni, États-Unis, Italie, Philippines, Pakistan, Russie, Australie
• Type de machine : découpeuse à guillotine
• Marque : RAYMAX
• Application : Découpe de tôle
• Épaisseur de coupe : 1-8 mm
• Angle de coupe : 0,5-1,5°
• Contrôleur : E21S, E200PS, DAC360
• Emballage : Film d'enroulement en polyéthylène
• Couleur : sélectionné par le client
• Service après-vente fourni : pièces de rechange gratuites, installation sur le terrain, mise en service et formation, service de maintenance et de réparation sur le terrain, assistance en ligne, assistance technique vidéo
• Service après garantie : support technique vidéo, support en ligne, pièces de rechange, service de maintenance et de réparation sur le terrain
• Emplacement du service local : Égypte, Royaume-Uni, États-Unis, Italie, Philippines, Pakistan, Inde, Australie
• Certificat : CE ISO
• Poids : 8 500 kg
