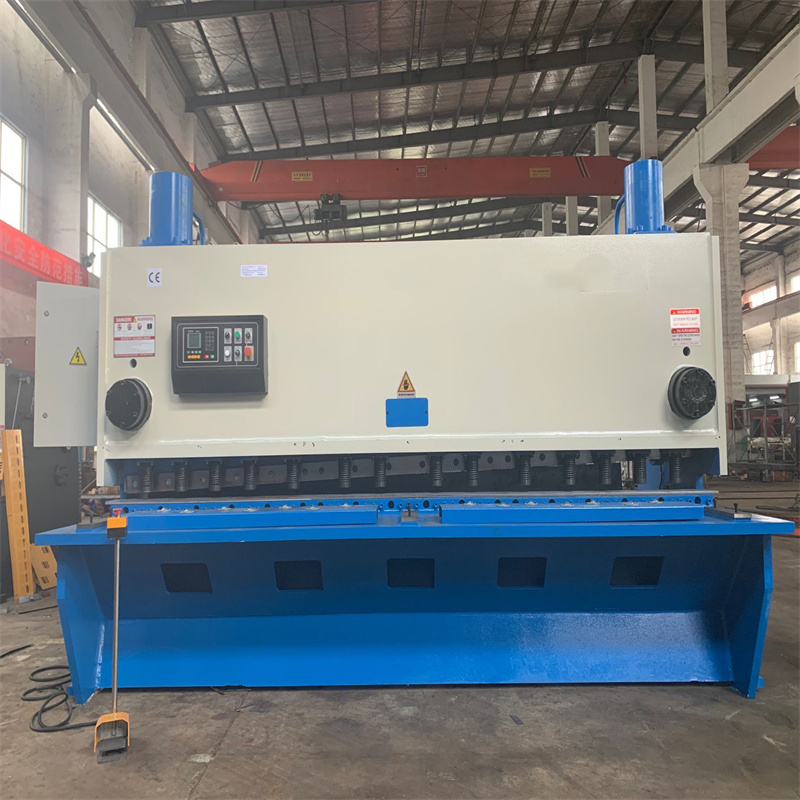

Machine hydraulique de cisaillement de guillotine de machine de coupeur de tôle pour couper le fer

Cisaille à poutres pivotantes

1. Rack, vibration du couteau pour éliminer le stress, machine à souder, durable

2. Système hydraulique intégré avancé, bonne fiabilité

3. Guide de roulement de support à trois points pour éliminer le jeu de roulement, pour assurer la qualité du cisaillement

4. Réglage électrique de l'écartement des lames, rapide et précis

5. Sur la pleine utilisation du bord de la lame de tous les côtés, l'utilisation accrue du temps

6. L'ange de cisaillement peut être ajusté électriquement, réduisant la quantité de plaque de déformation de cisaillement

7. Après le bloc, réglage électrique du réducteur RV, affichage numérique électronique, précis et fiable
Machine hydraulique de cisaillement de guillotine de machine de coupeur de tôle pour couper le fer

Caractéristiques principales de la machine à cisailler :

1, le moteur Siemens allemand peut être facultatif

2, France Schneider électrique peut être facultatif

3, la pompe à huile ensoleillée USA est facultative

4, cylindre de pression de matériau, pour vous assurer la meilleure étanchéité, sans problème de fuite d'huile

5, le cylindre d'huile est avec une finition miroir, également pour réduire les problèmes de fuite d'huile

Système hydraulique

1) Adoptez un système de contrôle hydraulique intégré, plus fiable et facile à entretenir. Le système hydraulique se compose d'un moteur, d'une pompe à huile et de groupes de vannes et est installé en haut de la boîte à huile

2) Chaque cycle de travail complet peut être réalisé grâce au contrôle de la vanne hydraulique. La vanne de réglage à distance peut régler la pression de travail sur le côté droit du panneau mural

3) Tous les joints du cylindre sont importés (la marque la plus célèbre), de bonne qualité et de haute performance

4) La protection contre les débordements de surcharge est équipée du système hydraulique, ce qui peut assurer l'absence de fuite, et le niveau d'huile peut être lu ou vu directement.

Réglage de la lame et précision de coupe

1) Adoptez le volant pour ajuster rapidement et avec précision le dégagement de la lame, le cisaillement dans les sections, la coupe de la ligne d'ombre

2) Les lames monobloc rectangulaires à longue durée de vie avec 4 arêtes de coupe, lames de qualité à haute teneur en carbone et à haute teneur en chrome de qualité D2

3) L'angle de cisaillement est variable, ce qui peut réduire la déformation par cisaillement de la tôle et peut cisailler une tôle beaucoup plus épaisse

4) Le système utilise un accumulateur hydraulique de type vessie comme énergie auxiliaire, absorbe le choc de pression, la machine fonctionne en douceur et à faible bruit.
Machine hydraulique de cisaillement de guillotine de machine de coupeur de tôle pour couper le fer
Cylindre de pression à ressort intégré

Cylindre de pression à ressort intégré, son extrémité inférieure équipée d'un joint en matériau spécial, contrôle séparément la pression, en évitant
alliage d'aluminium ou autres matériaux souples imprimés

Table de travail

La bille d'acier roulante de l'établi peut réduire la friction, protéger la surface de la pièce à usiner; la conception délicate est pratique pour couper les petits matériaux à la main

Vanne hydraulique

Transmission hydraulique avec une grande fiabilité, le système dydraulique intégré peut efficacement atténuer les problèmes causés par les fuites de fluide hydraulique,

Système électrique

Les composants électriques sont importés ou de coentreprise sino-étrangère, conformément aux normes internationales, fiables
sécurité, longue durée de vie, bonne capacité anti-interférence.

Manette

Dispositif en porte-à-faux du contrôleur E21S, principe d'ingénierie homme-machine referrinigto, fonctionnement facile du système CNC
surface, améliorant considérablement la précision de fonctionnement et le confort

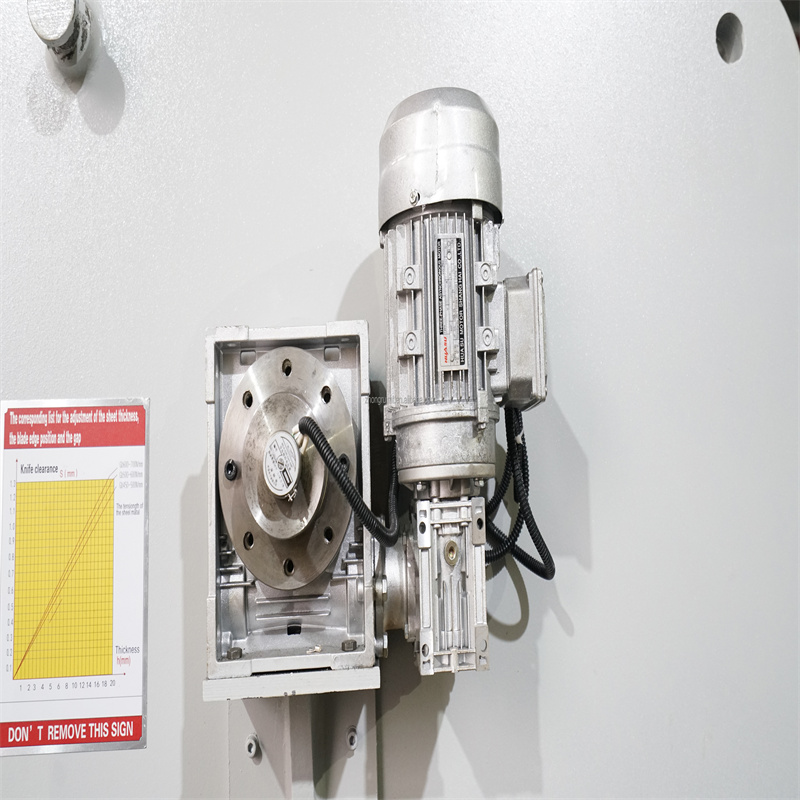

Réglage du dégagement de la lame

Mécanisme de réglage rapide pour réorganiser le dégagement de la lame, opération facile à la main, réalisant un réglage en continu du dégagement de la lame

Modèle
(Série QC12Y)
Coupe maximale
épaisseur
(mm)
Longueur de coupe maximale
(mm)
Angle de coupeCoups de bélier
(n/min)
Butée arrière
intervalle
(mm)
Moteur
(kw)
Taille de l'appareil
(mm)
4x2500425001.31820-60043150x1650x1700
4x3200432001.31820-6005.53840x1675x1600
4x4000440001.31220-6005.54640x1850x1750
4x5000450001.31020-6007.55660x2050x1900
4x6000460001.3720-8007.56730x2250x2500
6x2500625001.31820-6007.53130x1675x1600
6x3200632001.31420-6007.53840x1675x1620
6x4000640001.31420-6007.54630x1850x1700
6x5000650001.31220-800115660x2050x1950
6x6000660001.31020-800116700x2300x2300
8x2500825001.31220-600113130x1530x1600
8x3200832001.31020-600113840x1675x1620
8x4000840001.3820-600114630x1850x1700
8x5000850001.3720-800154630x2050x1950
8x6000860001.3620-800156750x2330x2230
10x25001025001.31220-600153130x1580x1800
10x32001032001.31020-600153840x1725x1850
10x40001040001.3820-600154650x1900x1850
10x50001050001.3820-800155600x2000x1950
16x25001625001.31020-60018.53200x2150x2250
16x32001632001.3920-60018.53900x2150x2250
16x40001640001.3820-600224700x2150x2250
16x50001650001.3620-600305800x2500x2500

 FAQ

Q1. Qu'en est-il de la qualité de vos machines ?

Notre société est l'entreprise principale de l'industrie nationale des machines, avec un groupe d'ingénieurs professionnels expérimentés et de personnel technique, d'équipements de production et de test, avec 20 ans d'expérience dans la fabrication de produits. Nous nous engageons à ce que la satisfaction du client soit notre objectif, la qualité doit rendre les clients satisfaits.

Q2. Pouvez-vous me donner un meilleur prix pour la machine?

1. La qualité des produits de l'entreprise est toujours bonne et nous savons que le marché étranger est plus important et plus difficile que le marché intérieur. En raison du coût en temps de la communication après-vente, nos machines sont toujours de meilleure qualité pour garantir que ils peuvent fonctionner au-delà de la véritable période de garantie.

2. Nous fournirons certainement qualité = prix, prix = qualité, et le prix correspondant est acceptable pour le client. Nous vous invitons à négocier avec nous et à obtenir une bonne satisfaction.

3. En tant qu'usine, nous avons un avantage de prix.

Q3. Comment pouvons-nous vous fournir des services efficaces (solution de traitement des métaux) ?

Il y a trois étapes comme suit :

1. Recueillez vos besoins en fonction de votre situation réelle de travail.

2. Analysez vos informations et fournissez nos commentaires.

3. Offrez des options en fonction de vos besoins spécifiques. Par exemple, rég. produits standard, nous pouvons offrir des recommandations professionnelles produits non standard, nous pouvons offrir une conception professionnelle.

Détails

  • Max. Largeur de coupe (mm): 4000
  • Max. Epaisseur de coupe (mm) : 6 mm
  • Niveau automatique : Entièrement automatique
  • Angle de cisaillement : 1,3
  • Longueur de la lame (mm) : 4000 mm
  • Profondeur de gorge (mm) : 80 mm
  • Condition: Nouveau
  • Nom de marque: ntpacific
  • Puissance (kW) : 7,5 kW
  • Poids (KG): 8500 KG
  • Tension : Exigences des clients
  • Dimension (L*W*H): 4630x1850x1700
  • Année : 2021
  • Garantie 1 année
  • Principaux arguments de vente : haute précision
  • Industries applicables : magasins de matériaux de construction, ateliers de réparation de machines, usines de fabrication, vente au détail, travaux de construction
  • Emplacement de la salle d'exposition : Aucun
  • Type de commercialisation : Produit ordinaire
  • Rapport de test de machines : fourni
  • Inspection sortante vidéo : Fourni
  • Garantie des composants principaux : 1 an
  • Composants principaux : moteur, pompe, API
  • Nom :: Machine de cisaillement hydraulique de feuille de fer
  • couleur :: Les exigences des clients
  • Système hydraulique : Bosch Rexroth Allemagne
  • Anneaux d'étanchéité : NOK Japon
  • Pièces électriques : Siemens & Schneider
  • Huile hydraulique : 46#
  • LAME : ACIER ALLIÉ
  • azote : pas besoin
  • Application: Plaque d'acier inoxydable au carbone doux ou tôle de fer
  • matériau de plaque de cisaillement disponible : acier doux, acier inoxydable, acier aluminium
  • Service après-vente fourni : Support en ligne
  • Service après-vente : assistance en ligne
  • Emplacement du service local : aucun
  • Certificat : ce
