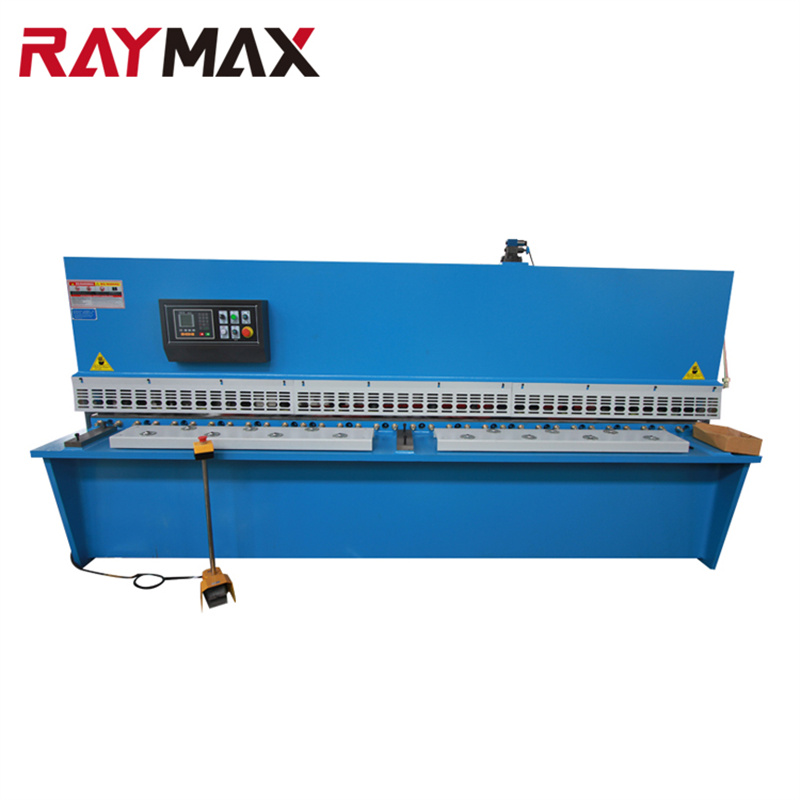

QC11K 10 12 16 mm 3200 4000mm Cisaille à guillotine en métal Cisaille à guillotine CNC

Information produit

Guillotine hydraulique CNC | QC11K 10 12 16 mm 3200 4000mm Cisaille à guillotine en métal Cisaille à guillotine CNC

* La conception simplifiée provient de l'UE, le type de machine-outil se compose d'une crémaillère, d'un porte-outil, d'un cylindre à huile, d'un contrôleur hydraulique, d'une jauge arrière et d'autres composants. Analyse par éléments finis des pièces principales, les pièces de soudage utilisent la trempe, les vibrations et d'autres méthodes de traitement pour éliminer les contraintes assurant la résistance structurelle et la rigidité du rack et des composants ;

* Le porte-outil utilise un rail de guidage de roulement à trois points, réduisant au maximum la friction et réalisant un roulement sans couture pendant le déplacement du porte-outil.

* Support avant le plus à gauche configuré avec régulateur de verticalité et dispositif de positionnement avant, opération facile et haute efficacité ;

* Un mécanisme de réglage simple et efficace est utilisé pour réorganiser le dégagement de la lame via le système CNC, améliorant ainsi la qualité de coupe.

* Vis à billes fines et structure de barre, un convertisseur de fréquence performant est utilisé pour positionner l'axe X afin d'assurer la précision, un mécanisme de transmission de synchronisation conçu de manière unique, stable et fiable.

* La ligne de lumière et d'ombre est conductrice de traçage manuel pour la coupe ; transmission hydraulique stable et fiable, le système hydraulique intégré est capable d'atténuer considérablement les problèmes causés par les fuites de fluide hydraulique.

* Fabriqué en acier à outils allié de haute qualité, suffisamment capable de résister à la charge d'impact et à une résistance élevée à l'usure lors de la coupe.

* En référence à la conception ergonomique, à la surface facile du système CNC, améliorant la précision et le confort de fonctionnement; table de travail à bille roulante pour réduire la friction et empêcher la pièce de se rayer ; Dispositif de protection novateur et pratique, conforme aux spécifications de sécurité, protège la sécurité personnelle ; conception délicate, petite pièce de travail peut être faite facilement à la main.

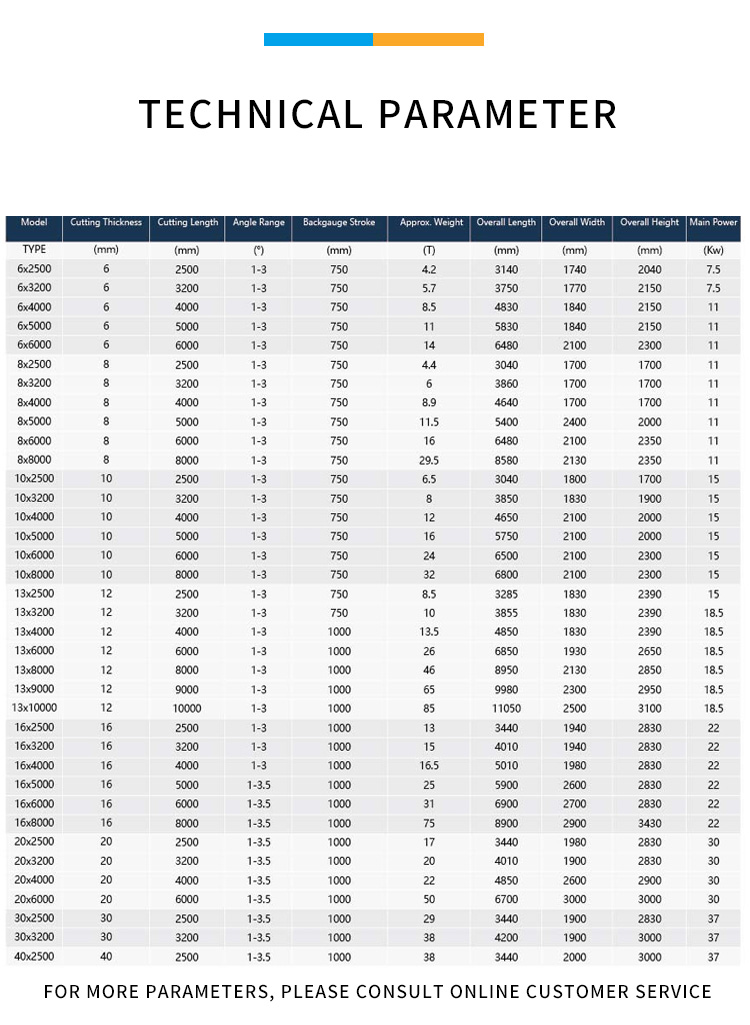

Cisaille à poutres pivotantes hydrauliques	épaisseur de cisaillement	longueur de cisaillement	ange de coupe	force matérielle	plage de réglage de la butée	temps de course	alimentation principale
	4	2500	1°30'	≤450	20-500	16	5.5
	4	3200	1°30'	≤450	20-500	13	5.5
	6	4000	1°30'	≤450	20-600	9	7.5
	6	6000	1°30'	≤450	20-800	5	11
	8	3200	1°30'	≤450	20-500	8	7.5
	12	3200	2°	≤450	20-600	10	18.5
	16	2500	2°30'	≤450	20-600	10	18.5
	16	4000	2°30'	≤450	20-800	10	18.5
	20	3200	3°	≤450	20-800	8	22

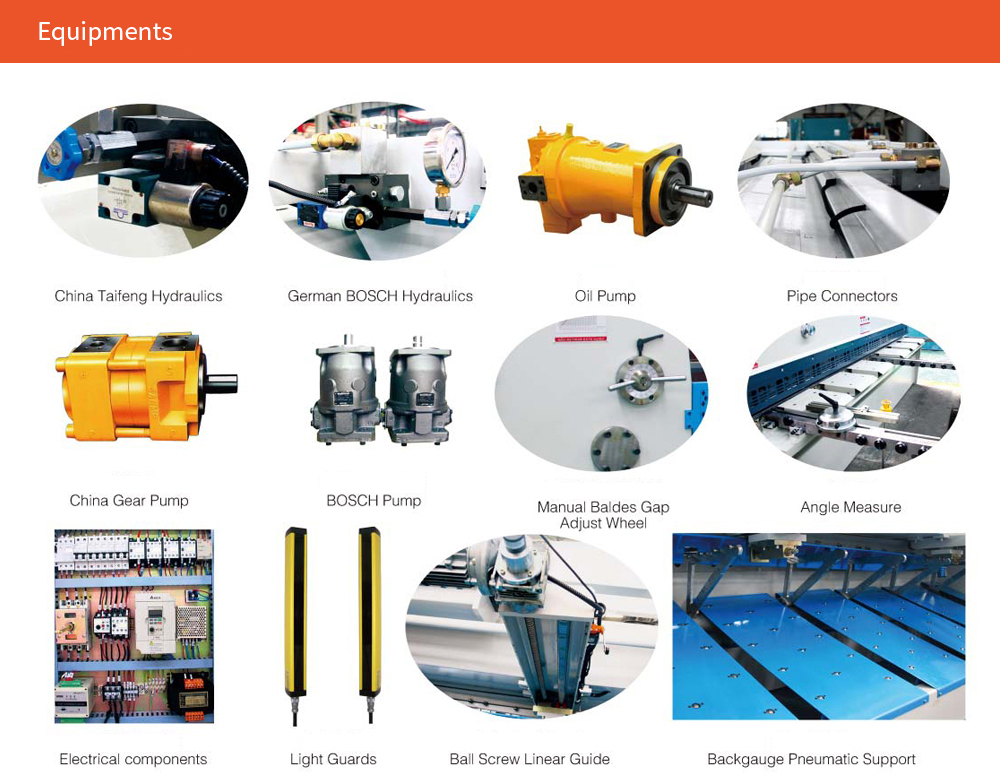

Configuration principale
Moteur principal	Siemens, Allemagne
Électricité	Schneider, France
Vanne hydraulique	Rexroth, Allemagne
La pompe à huile	Ensoleillé, États-Unis
Manette	E21s ESTUN, MD11
Interrupteur au pied	Karcon, Corée du Sud

Détails

• Max. Largeur de coupe (mm): 4000
• Max. Épaisseur de coupe (mm) : 16 mm
• Niveau automatique : Semi-automatique
• Angle de cisaillement : 1,5
• Longueur de la lame (mm) : 4000 mm
• Course de la butée arrière (mm): 20 - 600 mm
• Profondeur de gorge (mm) : 100 mm
• Condition: Nouveau
• Puissance (kW) : 11 kW
• Poids (KG): 4000 KG
• Lieu d'origine : Chine
• Tension : 110 v/220 v/380 v/440 v personnalisé, 110 v/220 v/380 v en option
• Dimension(L*W*H): 2800*1600*1800mm
• Année : 2021
• Garantie : 2 ans
• Principaux arguments de vente : prix compétitif
• Industries applicables : hôtels, magasins de vêtements, magasins de matériaux de construction, ateliers de réparation de machines, usine de fabrication, usine d'aliments et de boissons, fermes, restaurant, usage domestique, vente au détail, magasin d'alimentation, ateliers d'impression, travaux de construction, énergie et mines, magasins d'alimentation et de boissons , Autre, Agence de publicité
• Emplacement de la salle d'exposition : Aucun
• Type de commercialisation : Nouveau produit 2021
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 2 ans
• Composants principaux : Roulement, moteur, pompe, engrenage, API, récipient sous pression, autre, moteur, boîte de vitesses
• Nom du produit: cisaille hydraulique Cnc

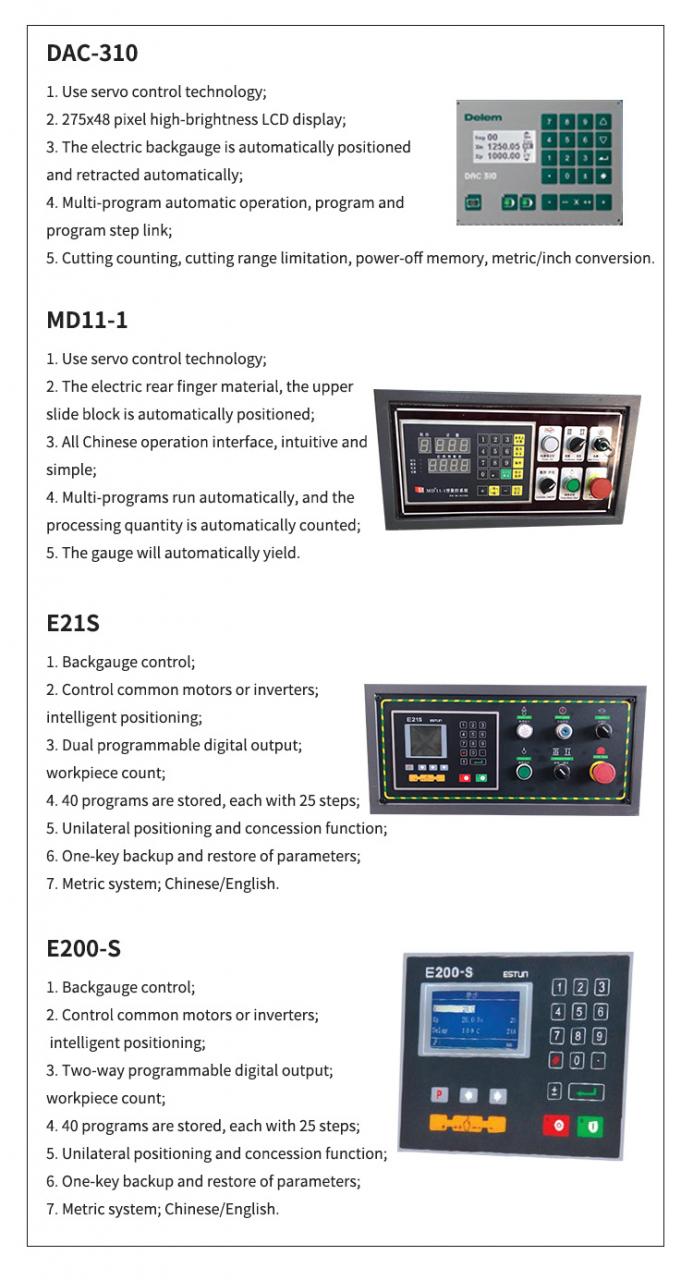

• Système de contrôle CNC : E21/MD11
• Application: Découpe de plaques en acier inoxydable
• Type de machine : Cisaille 3200 mm pour tôle
• Matière première: Cisaille hydraulique Q235A
• Mot-clé : cisailles hydrauliques
• Utilisation : Découpe de tôle
• Type: Découpeuse de plaque d'acier MS
• Moteur principal : 5,5 kw
