Machine de découpe laser à fibre Découpe d'aluminium, découpeuse laser pour plaque de tôle

Fonctionnalités

La machine de découpe adopte un laser avancé de marque de renommée internationale, qui a une efficacité électro-optique élevée, une économie d'eau et une économie d'énergie. Particulièrement important, il peut être exempt de maintenance pendant une longue période, économiser beaucoup de fonds et de temps de maintenance et améliorer l'efficacité du travail. Le châssis principal global adopte une table de travail à structure de portique.

Le lit d'amortissement élevé a une bonne rigidité, une haute précision et un fonctionnement stable. La structure du cadre est en acier soudé en nid d'abeille de haute qualité. La machine-outil est recuite, vieillie deux fois et traitée par une fraiseuse à portique à grande échelle.

Ces moyens de conception et de transformation assurent à la machine-outil une excellente tenue sismique, une rigidité et une stabilité élevées. Il répond pleinement aux exigences de stabilité de la machine-outil en mouvement à grande vitesse.

L'entraînement à pignon et crémaillère double face de haute précision et le rail de guidage linéaire sont adoptés, et le puissant système d'entraînement par servomoteur à double entraînement est utilisé pour assurer efficacement la vitesse et la précision de la découpe au laser. Peut également choisir la table de travail de type échange, le taux d'échec est extrêmement faible, le temps d'échange est court, améliore considérablement l'efficacité de la production.

Modèles en option

Série de table simple LC

La machine de découpe laser de la série LC occupe une petite surface, haute performance, facile à installer. Est la série la plus économique et la plus populaire. Le 3015LC pour l'exportation peut être utilisé pour le transport normal de conteneurs, ce qui peut vous faire économiser de l'espace et de l'argent.

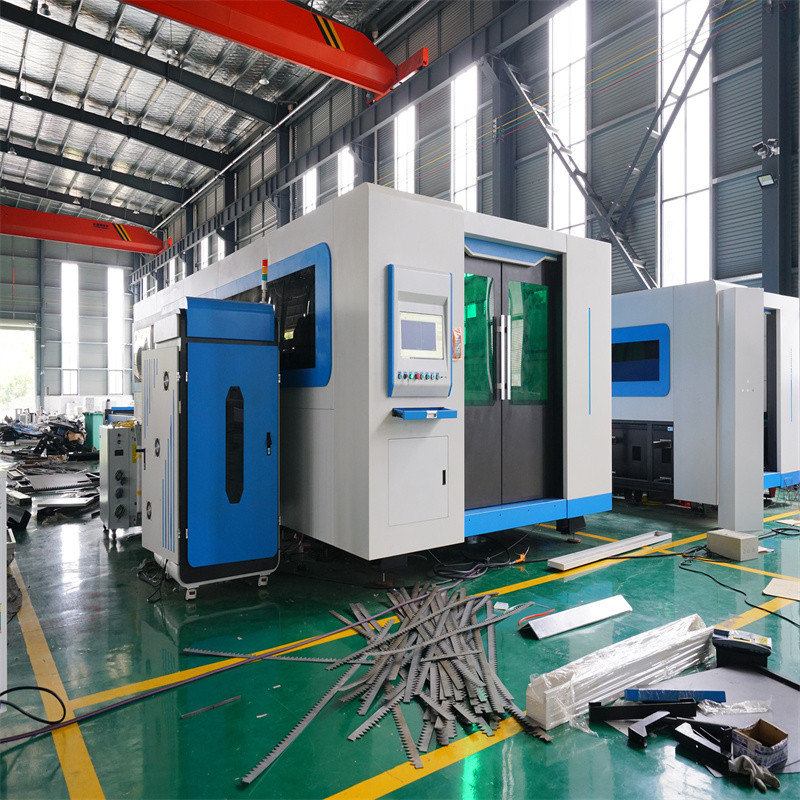

Série de tables d'échange PC

Machine de découpe laser haute puissance série PC. La structure fermée et l'échange automatique des tables doubles permettent d'économiser considérablement le temps d'alimentation. La découpe fermée réduit également les dommages éventuels au corps humain causés par le laser et la fumée générée, le fonctionnement de la machine pendant la découpe.

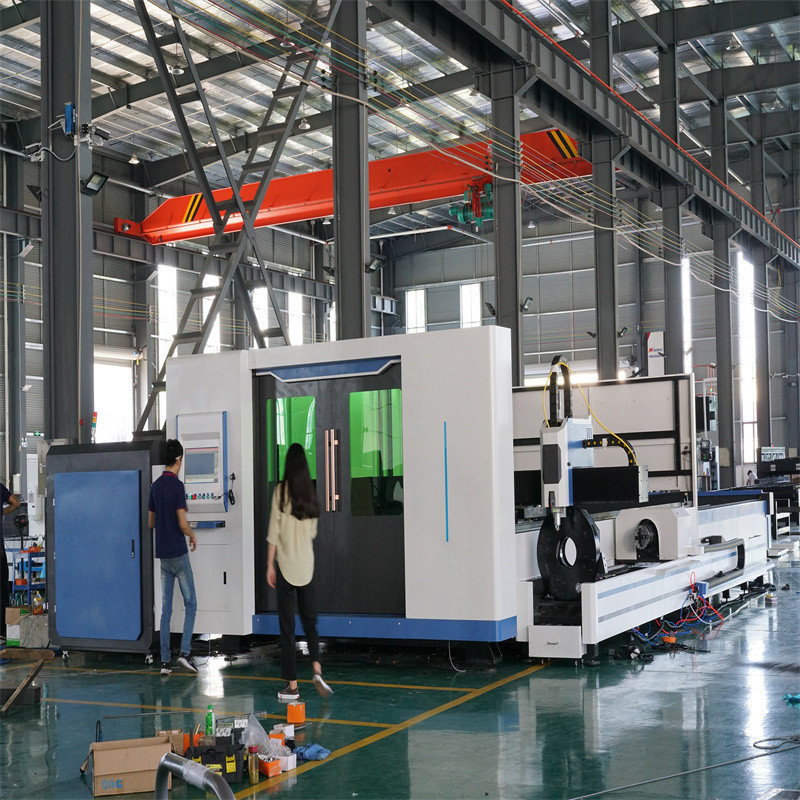

Série de feuilles et de tuyaux PT

La machine de découpe laser intégrée pour tôles et tuyaux de la série PT est équipée d'un système avancé de découpe de plaques laser à fibre optique et d'un système de découpe de tuyaux. Différentes fonctions de coupe de plaques et de tubes peuvent être commutées librement. Fuselage intégré, faible encombrement créant plus de valeur pour vous.

Générateur laser avancé

Configuration standard du générateur laser Raycus ou MAX stable et efficace. Conception modulaire, système hautement intégré, sans entretien, haute fiabilité. La puissance laser est réglable en continu, avec une qualité de faisceau élevée et une stabilité laser élevée. C'est une source laser idéale pour la découpe fine au laser, le soudage de précision et d'autres applications. Comparé à d'autres lasers similaires sur le marché, notre laser présente des avantages évidents. IPG et laser nLIGHT en option.

Têtes de découpe laser parfaitement adaptées

Toutes les machines de découpe laser RAYMAX sont équipées en standard de têtes de découpe laser à mise au point automatique WXS ou Raytools. pour obtenir une mise au point continue qui complète le matériau de perçage et de coupe rapide avec une épaisseur différente. La conception de la structure refroidie à l'eau permet aux têtes laser de fonctionner de manière stable et chronique. Têtes de découpe laser PRECITEC et Lasermech en option.

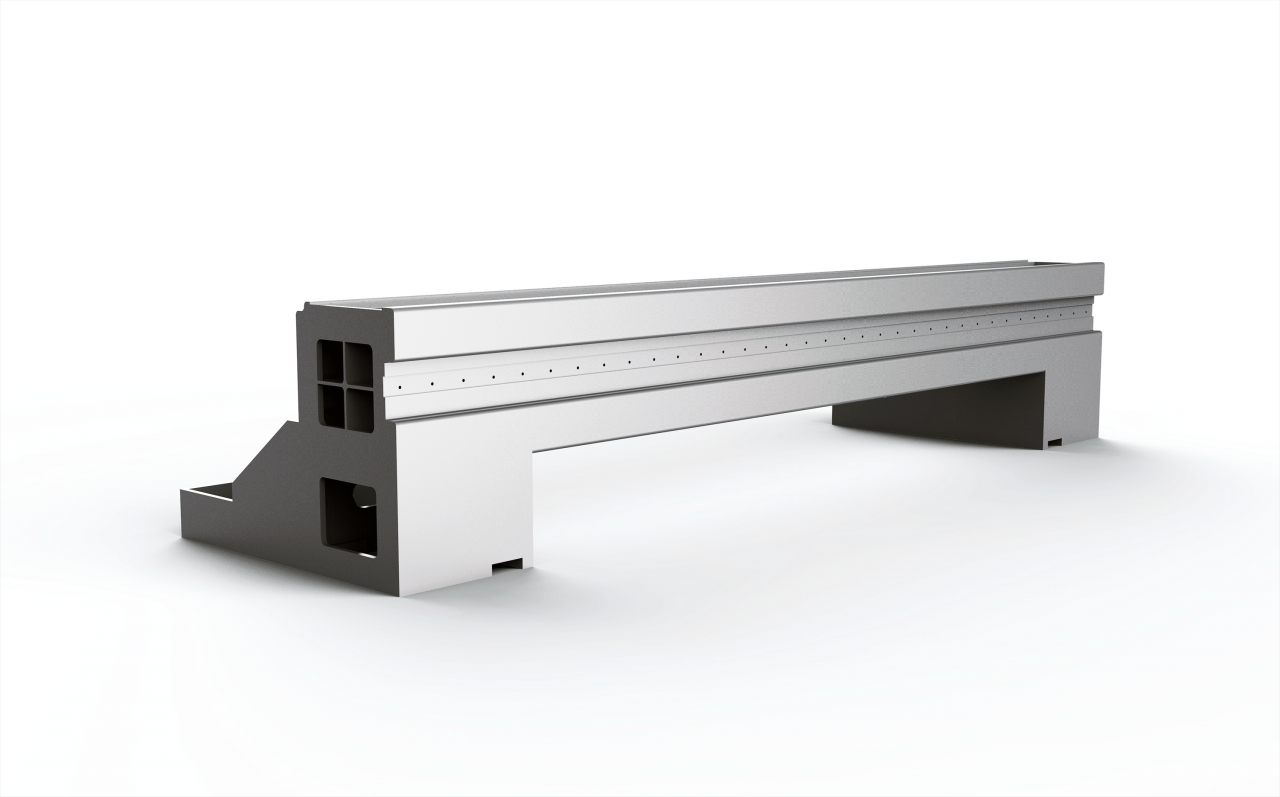

Traverse légère

La traverse est en aluminium de qualité aéronautique, qui est traité par un processus de moulage par extrusion et un processus de vieillissement thermique, ce qui rend l'ensemble de la machine rigide et présente une excellente qualité de surface et une bonne ténacité. La rigidité légère et élevée de la traverse assure le mouvement à grande vitesse pendant le traitement au laser. En même temps, il a des performances dynamiques parfaites et répond à la précision. Avec une longue durée de vie, il peut garder la forme inchangée dans la plus grande mesure, afin d'assurer la précision de coupe et la qualité du produit.

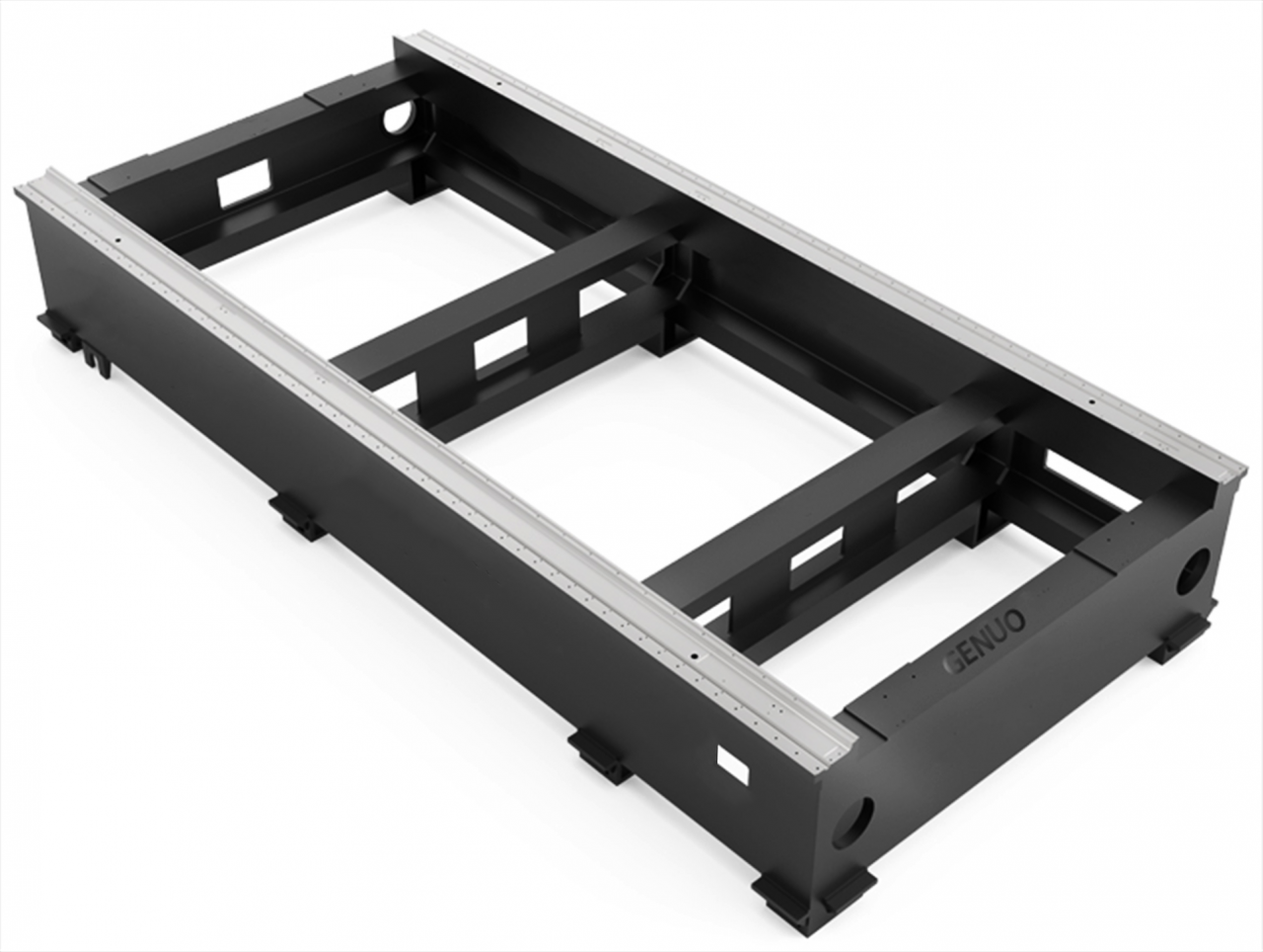

Lit stable et solide

Le corps principal de la machine de découpe est soudé avec de l'acier de construction au carbone de haute qualité avec une résistance à la traction jusqu'à 500MPa, après un recuit à haute température et un vieillissement naturel pour éliminer les contraintes de soudage, la prévention de la déformation, plus durable. Puis par le centre d'usinage à portique de précision à grande échelle pour l'usinage de précision. Lit stable et fiable, sans déformation, pour assurer une précision de coupe à long terme et la stabilité de la machine. Lit de machine de coulée en option.

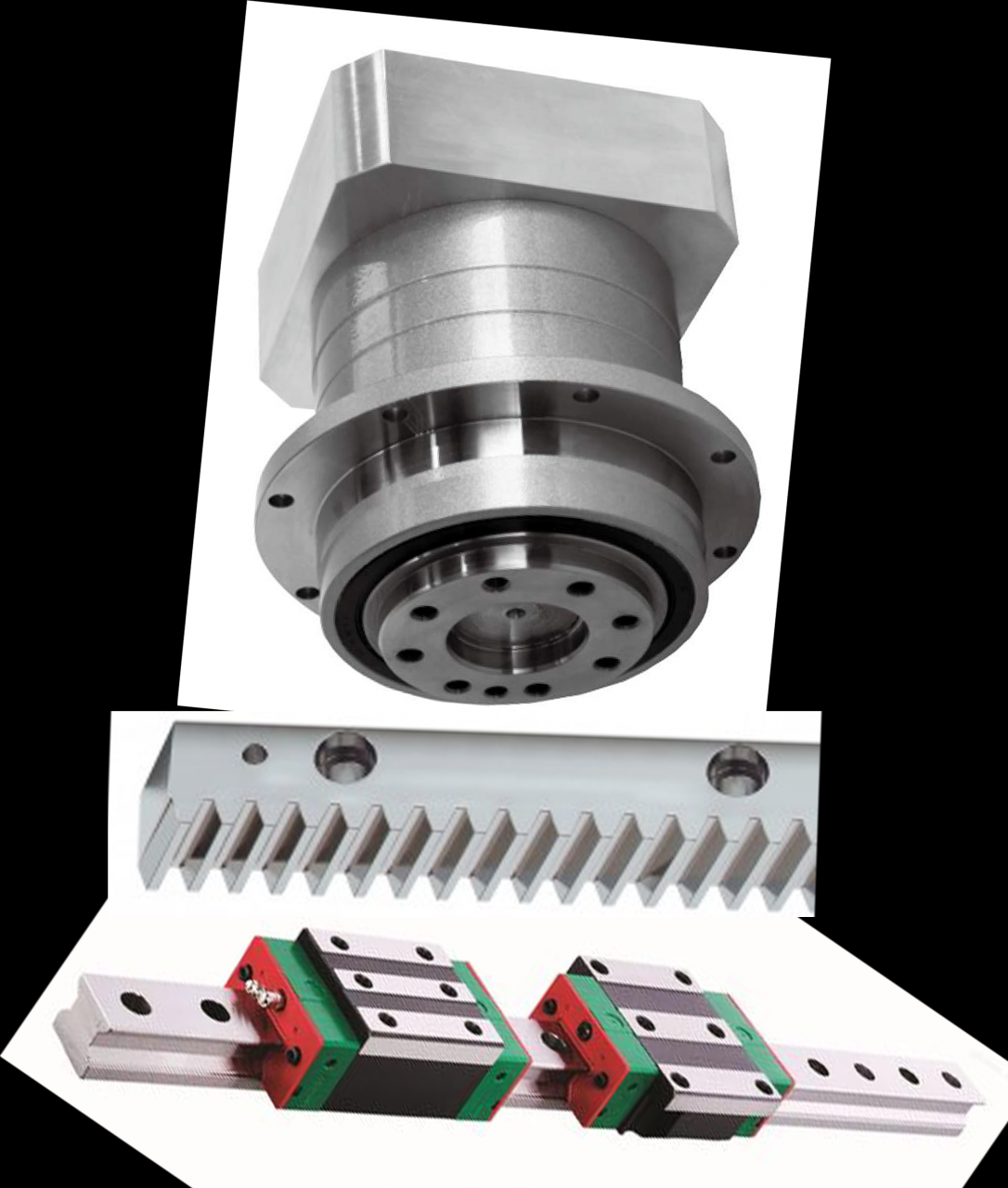

Pièces de transmission de haute précision

Réducteur de bride spécial SHIMPO japonais ou Motovario français, pignon et crémaillère de précision, guidage linéaire silencieux. Connectez le banc du tour et la partie coupante avec précision. Laissez la machine fonctionner de manière très douce et efficace. Avec le système de lubrification automatique, l'entretien des pièces mécaniques est fortement réduit. Réducteur, crémaillère et pignon Atlanta en option.

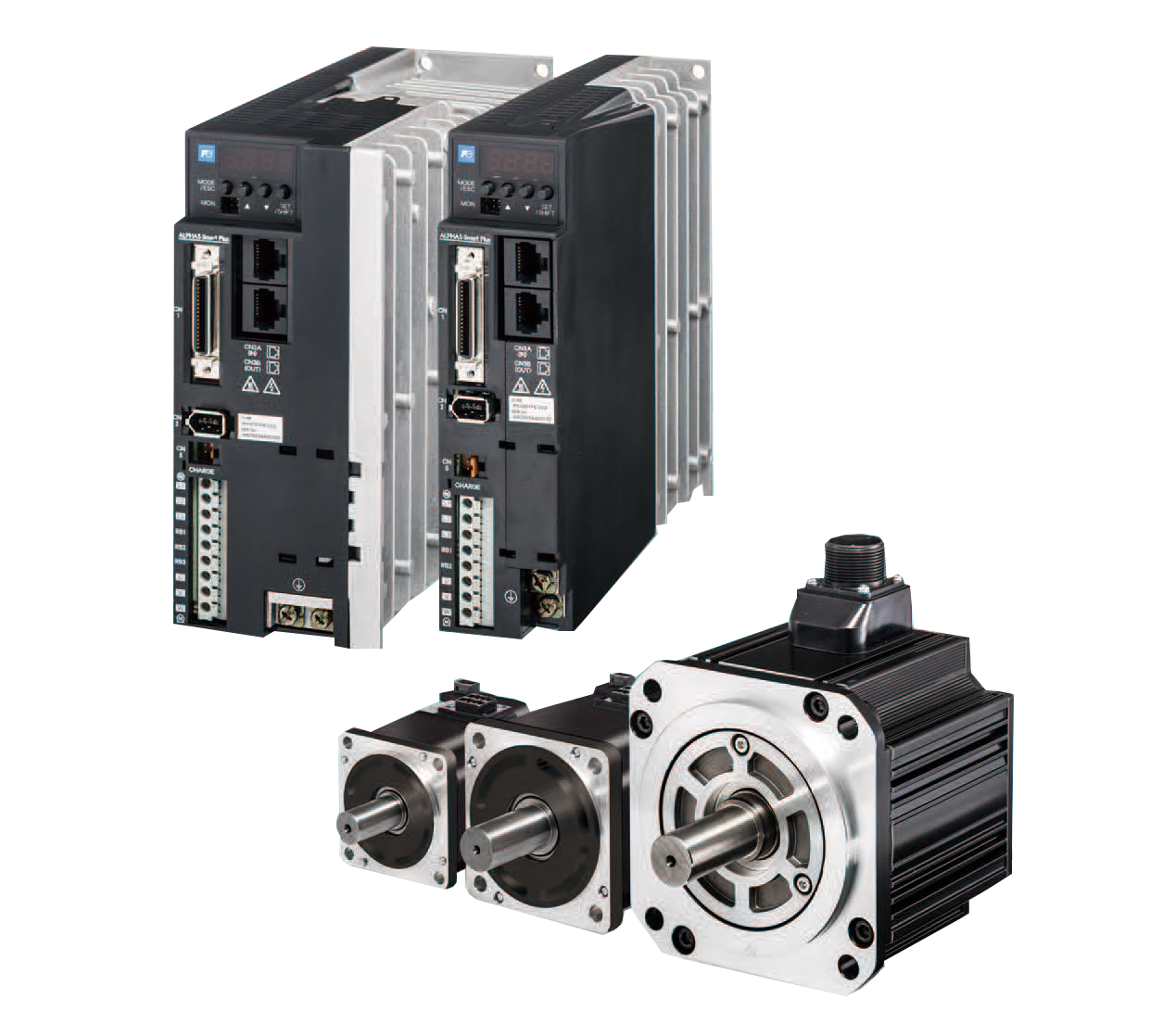

Composants électriques de qualité supérieure

La machine adopte un servomoteur japonais Fuji ou Panasonic et conduit jusqu'à 6000 tr/min. Un couple et une puissance puissants améliorent considérablement l'efficacité de coupe. En même temps, il a une précision de positionnement extrêmement précise et une longue durée de vie. Les principaux accessoires électriques sont Schneider et Siemens, une connexion de ligne raisonnable et une optimisation. Assurer un taux d'échec très faible. Servomoteur et entraînement Yaskawa en option.

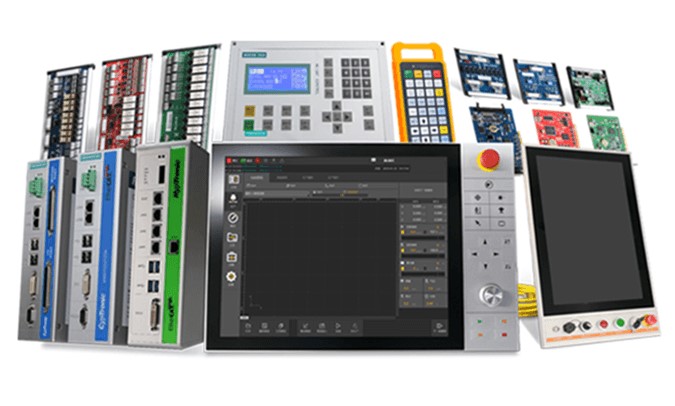

Système de découpe laser puissant et intelligent

Toute la série de machines de découpe laser est équipée du logiciel de contrôle de découpe laser CypCut ou du logiciel de contrôle de découpe laser ultra-haute puissance HypCut. Avec un système de positionnement visuel de haute précision et un système CNC intégré successivement. Il est facile à utiliser et possède des fonctions puissantes, qui peuvent répondre et s'appliquer à diverses occasions de traitement. Allemagne PA8000 en option, système de découpe CNC Siemens 840D

Tableau des tailles de conception

Taper	3015LC	4015LC	4020LC	6020LC
Gamme d'usinage L*W(mm)	3000*1500	4000*1500	4000*2000	6000*2000
Puissance laser (kW)	0.5-20
Précision de positionnement des axes X/Y (mm/m)	±0,05
Précision répétée des axes X/Y (mm/m)	±0,02
Axe X/Y Vitesse de déplacement maximale (m/min)	120
Axe X/Y Max. accélération (G)	1.2
Épaisseur de coupe(mm)	Selon la puissance de la source laser et du matériau en tôle
Dimensions (L*W*h)(mm)	4600*2900*1800	5600*2900*1800	5600*3400*1800	7700*3400*1800
Poids de la machine (kg)	4800	5500	6000	7500

FAQ

Q1. Qu'en est-il de la qualité de votre machine ?

A1: nos machines distribuent dans le monde entier dans environ 50 comtés où il y a une industrie des plaques métalliques, il y a des machines brillantes et où il y a nos machines, il y a une bonne réputation et la satisfaction des utilisateurs du terminal.

Q2 : Vous êtes le fabricant ou le commerce par rapport ?

A2 : nous sommes le fabricant à 100 % avec plus de 20 ans d'expérience dans la fabrication.

Q3. Qu'en est-il de votre service après-vente ?

A3 : 1. Solutions techniques : nous pouvons fournir des solutions techniques dans un délai d'un jour.
2. Vidéo en ligne : montrez-vous la vidéo fonctionnante de machine dans l'usine. (mise à jour chaque semaine)
3. Service d'installation : Ceci est disponible avec toutes nos machines, une vidéo en direct peut être fournie. Nous pouvons également envoyer un technicien à l'usine du client pour les machines d'installation. (Les clients n'ont qu'à payer le billet d'avion et les frais d'hôtel.)
4. Service de formation : Notre technicien vous apprendra comment utiliser nos machines. De plus, vous pouvez envoyer votre technicien à notre entreprise pour apprendre à faire fonctionner des machines.
5. Garantie de qualité : 2 ans de garantie, nous fournissons un service à vie. Nous organisons le test final avant l'expédition, après nous être assurés que la machine est la meilleure performance, puis effectuons les expéditions.
6. Taux de réponse de 100 % : nous répondrons à vos questions dans les 12 heures.

Détails

• Application : DÉCOUPE AU LASER
• Matériel applicable: Métal
• Condition: Nouveau
• Type de laser : Laser à fibre
• Zone de coupe : 4000mm*1500mm
• Vitesse de coupe : 120 m/min
• Format graphique pris en charge : AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Épaisseur de coupe : 0-30
• CNC ou non : oui
• Mode de refroidissement : REFROIDISSEMENT À L'EAU
• Logiciel de contrôle : Cypcut
• Marque de source laser : RAYCUS
• Marque de la tête laser : Precitec
• Marque de servomoteur : Panasonic
• Marque de rail de guidage : PMI
• Marque du système de contrôle : Cypcut
• Poids (KG) : 5500 KG
• Principaux arguments de vente : haute précision
• Marque de lentille optique : II-VI
• Garantie : 2 ans
• Industries applicables : hôtels, magasins de matériaux de construction, usines de fabrication, ateliers de réparation de machines, travaux de construction, société de publicité
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : non disponible
• Composants principaux : réservoir sous pression, moteur, autre, roulement, engrenage, pompe, boîte de vitesses, moteur, API
• Nom du produit: découpeuse de métal de laser de fibre
• Puissance laser : 6000W
• Fonction : Découpe de plaques de tôle
• Zone de travail : 1500mmX4000mm
• Tête laser : tête de coupe Raytools
• Alimentation : 220V/380V
• Système d'entraînement : Servomoteurs YASKAWA
• Couleur : Obligatoire
• Caractéristique: Haute précision
• Système de refroidissement : système de refroidissement par eau
• Certificat : ce
• Service après-vente fourni : assistance en ligne, installation sur le terrain, mise en service et formation, service de maintenance et de réparation sur le terrain, assistance technique vidéo
• Service après garantie : support technique vidéo, support en ligne, pièces de rechange, service de maintenance et de réparation sur le terrain
• Emplacement du service local : Canada, États-Unis, Italie, Russie
• Emplacement de la salle d'exposition : Canada, États-Unis, Italie, Russie
