Découpeuse automatique de tuyaux 1000w Petite découpeuse laser à fibre de table de travail

Description de l'appareil

La découpe au laser est la meilleure méthode de découpe parmi les différentes technologies de découpe que les gens maîtrisent aujourd'hui. Les avantages de la découpe laser sont les suivants : petite déformation thermique, précision de découpe élevée, faible bruit, pas de pollution, découpe automatique facile à réaliser, bien que l'investissement initial soit important (inconvénient), mais le coût de traitement est inférieur de 50 % à celui du traitement mécanique. En tant que technologie de fabrication avancée, la découpe laser présente les avantages d'une large gamme d'applications, d'un processus flexible, d'une précision de traitement élevée, d'une bonne qualité, d'un processus de production propre et d'une réalisation facile de l'automatisation, de la flexibilité, de l'intelligence et de l'amélioration de la qualité des produits et de la productivité du travail.

Caractéristique de la machine

1. La machine adopte une structure de table de travail ouverte, une crémaillère à double entraînement de haute précision importée et un rail de guidage linéaire, une transmission stable et une haute précision.

2. Le lit et le faisceau mobile adoptent une structure de soudage intégrale. Le lit est traité thermiquement à 600°C et fini par fraisage portique de 12 mètres. Il est refroidi dans le four pendant 24 heures. Après recuit, il est rugueux puis soumis à un traitement de vieillissement par vibration, ce qui peut éliminer complètement le soudage et l'adaptabilité du traitement, une bonne rigidité, une haute précision, peut conserver une utilisation à long terme sans déformation.

3. Les axes X, Y et Z sont tous importés de France avec des servomoteurs à haute précision, haute vitesse, couple élevé, grande inertie, performances stables et durables. Assurer la vitesse élevée et l'accélération de l'ensemble de la machine.

4. Il adopte le système de contrôle numérique spécial de la machine de découpe laser à fibre CYPCUT basé sur le système d'exploitation Windows et intègre de nombreux modules de fonction spéciaux pour le contrôle de la découpe laser, avec des fonctions puissantes, une bonne interface homme-machine et un fonctionnement simple.

5. Le logiciel d'imbrication CYPNEST Expert Edition est la technologie de base des machines de découpe CNC pour réaliser "une découpe à temps plein, une découpe à haut rendement et une découpe à taux d'imbrication élevé". C'est la garantie fondamentale pour économiser efficacement les matériaux et améliorer l'efficacité de coupe.

6. La tête de coupe adopte des têtes de coupe laser à fibre spéciales produites par des marques de renommée internationale et des capteurs capacitifs, avec une précision de détection élevée, une réponse sensible et les performances les plus stables et les plus fiables. 7. La vanne proportionnelle à commande électronique de haute précision importée d'Allemagne peut contrôler avec précision la pression d'air du gaz auxiliaire de coupe pour obtenir le meilleur effet de coupe.

Composants de machines

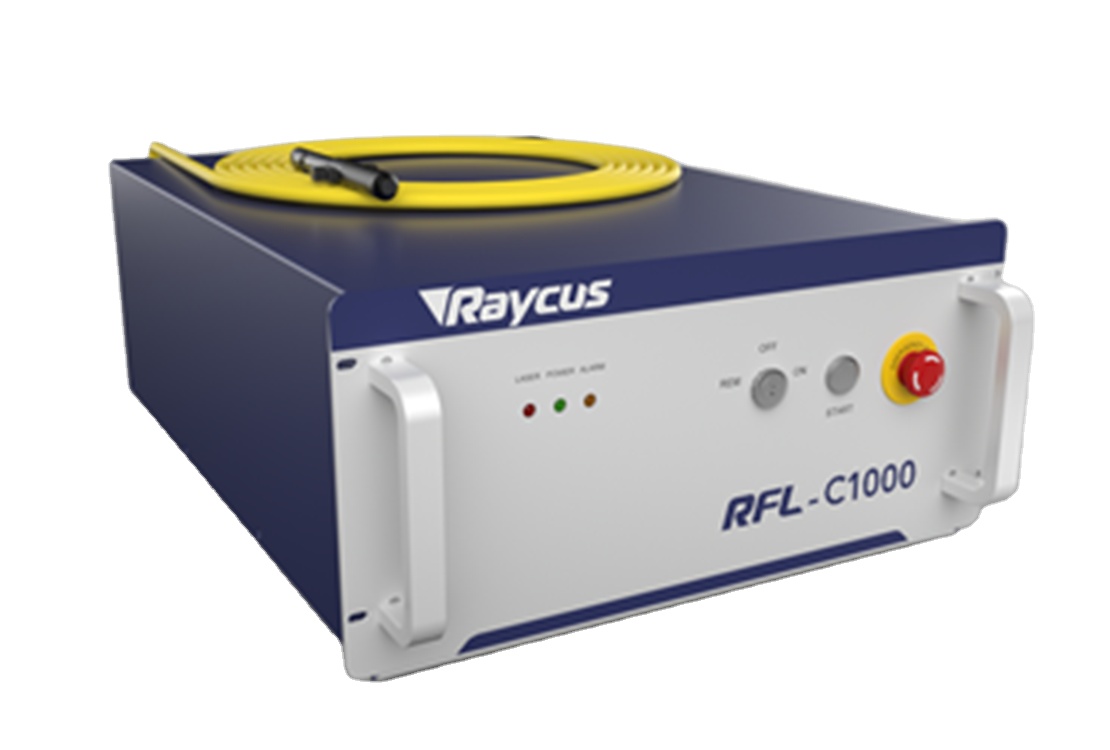

Source laser à fibre Raycus RFL-C1000

• Excellente qualité de faisceau (BPP)

• BPP constant dans toute la plage de puissance

• Utilisez une longue distance focale pour toujours obtenir une petite tache

• Efficacité de conversion électro-optique>25 %

• Fonctionnement sans entretien

• Conception modulaire, "plug and play"

• Petite taille et installation facile

• Durée de vie de la source de pompage > 100 000 heures

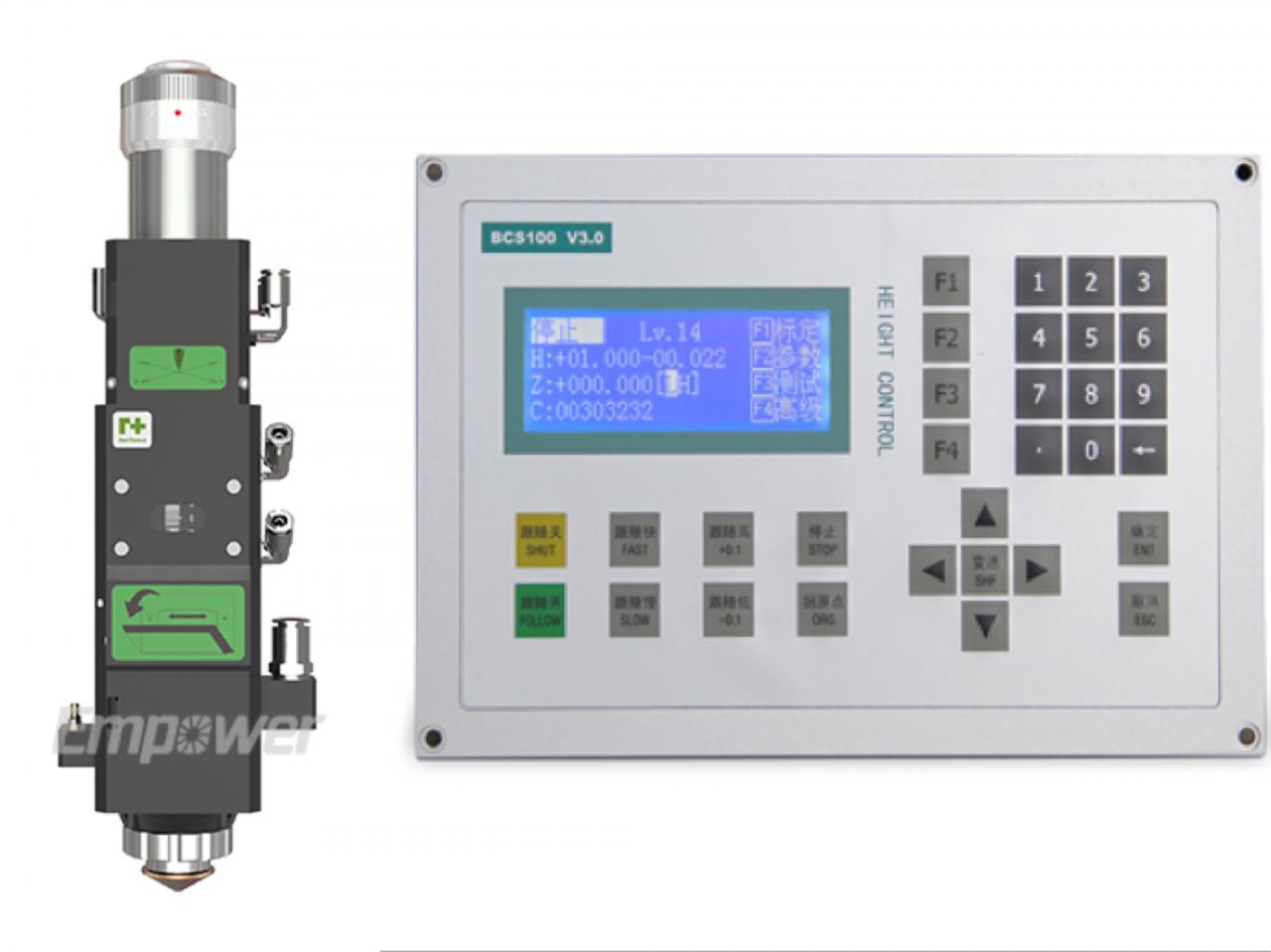

Tête de coupe et contrôleur de hauteur

• Disponible avec détection de hauteur capacitive.

• Les capteurs de température protègent l'optique et minimisent les risques de surchauffe.

• 10 mm de mouvement de l'objectif pour régler la mise au point.

• Accès rapide et facile au verre de protection.

• Conception flexible pour optimiser la taille du spot.

• Débit de gaz d'assistance régulier.

• Conception compacte et légère.

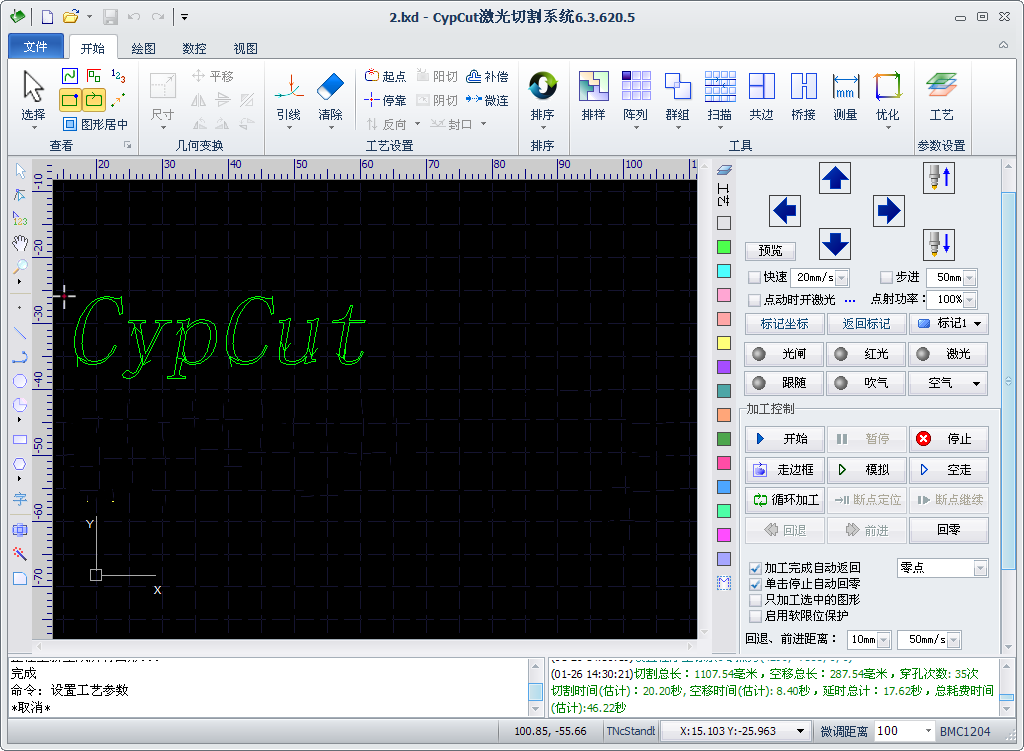

Système de coupe Cypcut

• Réglage automatique de la hauteur

• Protection logicielle

• Contrôle de la puissance du faisceau laser

• Fonction de reprise du point d'arrêt soudain

• Fonction de saut de grenouille et de positionnement automatique des bords

• Réponse en temps réel pour éviter le décalage du signal qui provoque un bord rond

spécification

Liste des composants principaux
Non.	Nom du composant	Fabricant-lieu d'origine
1	Machine-outils	Machine-outil de soudage de plaques--Dahan
2	Faisceau mécanique	Poutre en aluminium--Dahan
3	Source laser à fibre	Raycus/Max 1000W--Chine
4	Tête laser	Raytools--Chine
5	Système de coupe	Cypcut -- Chine
6	Servomoteur et Pilote	Schneider -- France
7	Réducteur de vitesse	Shimpo -- Japon
8	Rails de guidage	Hiwin -- Taïwan
9	Crémaillère et pignon	YYC de Taïwan
10	Valve proportionnelle	SMC-Japon
11	Refroidisseur	Hanli -- Chine

Caractéristiques
Puissance laser	1000W
Zone de coupe(mm)(L×W)	3000mm×1500mm
Vitesse de coupe max(m/min)	120 m/min
Max accéléré	1.5G
Précision de positionnement	±0.03mmmm
Précision de répétabilité	±0.02mm
Largeur de ligne minimale	0,15 mm
Profondeur de coupe maximale (acier doux)	12mm
Acier inoxydable N2	5mm
Aluminium	3mm
Manière de conduire	Servomoteur importé
Voie de transmission	Double crémaillère et pignon importés
Exigences électriques	380V/50Hz.60Amp
Consommation d'énergie	12KW
Poids de la pièce à usiner	800kg
Lester	5500 kg
Taille de contour (mm)	4800mm×2700mm×1900mm (L×W×H)
Taille de contour avec changeur de palette(mm)	8400mm×3000mm×2100mm (L×W×H)

Avantages et applications

AVANTAGES :

1, économie de coûts sur la consommation d'énergie/seulement 20-30% de la machine de découpe laser co2 sous la même puissance.

2, Flexibilité et découpe de précision de pièces simples ou complexes

3, adopte le laser à fibre de marque mondiale importé/durée de vie supérieure à 100 000 heures

4, le servomoteur importé et le système d'engrenage assurent une coupe de précision

5, coupe de haute qualité sans finition supplémentaire requise

6, vitesse de coupe plus élevée et efficace, vitesse de la plaque de coupe supérieure à 10 mètres par minute

7, coupe sans contact, ce qui signifie qu'il n'y a pas de marques ou de contamination du matériau

8, capacité de couper pratiquement n'importe quelle tôle

APPLICATIONS:

MATÉRIAUX APPLICABLES : Acier inoxydable, acier au carbone, acier allié, acier au silicium, acier à ressort, aluminium, alliage d'aluminium, tôle galvanisée et autres tuyaux et tubes métalliques.

INDUSTRIE APPLICABLE : Il est largement appliqué dans le traitement des pipelines industriels, les équipements antidéflagrants, l'industrie militaire, l'industrie chimique, l'exploration pétrolière, les lampes et les lanternes, le traitement des métaux, la quincaillerie, la construction, etc.

Notre Service&Avantages

Notre service

1. Deux ans de garantie pour cette machine laser à fibre et les pièces de laser à fibre ; Garantie d'un an pour les autres machines et pièces.

2. Assistance technique en ligne professionnelle 24 heures sur 24.

3. Un ingénieur qualifié aidera le client à résoudre le problème par TM, Whatsapp à temps lorsque le problème se produit.

4. Mise à jour logicielle gratuite.

5. Maintenance à vie et approvisionnement en pièces de rechange.

Nos avantages

1. Entreprise d'authentification Alibaba

2. 12 ans d'expérience à l'exportation

3. 20 ans d'expérience dans la fabrication

4. Service d'OEM et d'ODM

5. Service en ligne 24 heures sur 24

6. Réseau de concessionnaires dans le monde entier

Détails

• Application : DÉCOUPE AU LASER
• Matériel applicable: Métal
• Condition: Nouveau
• Type de laser : Laser à fibre
• Zone de coupe : 3000*1500mm
• Vitesse de coupe : 120 m/min
• Format graphique pris en charge : DXF
• Épaisseur de coupe : 1-10 mm
• CNC ou non : oui
• Mode de refroidissement : REFROIDISSEMENT À L'EAU
• Logiciel de contrôle : Cypcut
• Marque de la source laser : Raycus/IPG/Max
• Marque de la tête laser : Raytools/Precitec
• Marque de servomoteur : Yaskawa
• Marque de rail de guidage: HIWIN
• Marque du système de contrôle : Cypcut
• Poids (KG) : 5500 KG
• Principaux arguments de vente : longue durée de vie
• Marque de lentilles optiques : Raytools
• Garantie 1 année
• Industries applicables : usine de fabrication, traitement de la tôle
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 2 ans
• Composants principaux : source laser
• Vitesse de coupe maximale (m/min) : 120 m/min
• Accélération maximale : 1,5 G
• Précision de positionnement : ± 0,03 mm mm
• Précision de répétabilité : ±0,02 mm
• Largeur de ligne minimale : 0,15 mm
• Profondeur de coupe maximale (acier doux) : 12 mm
• Acier inoxydable N2 : 5 mm
• Aluminium : 3 mm
• Exigences électriques : 380 V/50 Hz. 60 Amp
• Taille de contour avec changeur de palettes (mm): 8400mm*3000mm*2100mm (L*W*H)
• Certification : SGS
• Service après-vente fourni : support en ligne, pièces de rechange gratuites, support technique vidéo
• Service après-vente : support technique vidéo, aucun service, support en ligne, pièces de rechange, service de maintenance et de réparation sur le terrain
