Description du produit

Presse plieuse cnc hydraulique avec butée arrière de précision, servomoteur, protection de sécurité, pince rapide, vis à billes et guide linéaire. Tous en provenance d'Allemagne, des États-Unis, des Pays-Bas et d'Italie Pièces de marque. L'épaisseur et la longueur du coude peuvent être fabriquées sur mesure.

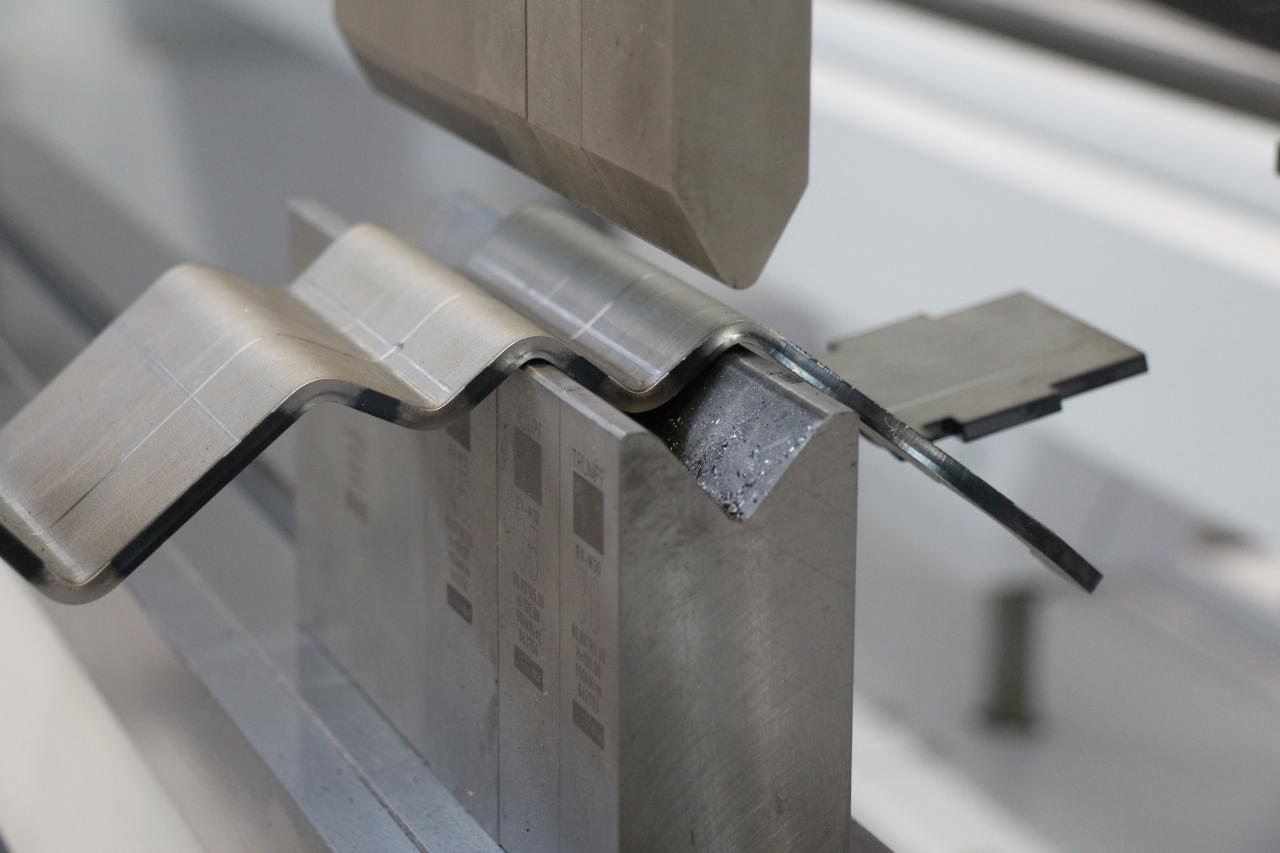

Presse plieuse hydraulique 3 mètres 160 tonnes Cnc Wc67y-plieuse de haute qualité
Presse plieuse hydraulique 3 mètres 160 tonnes Cnc Wc67y-plieuse de haute qualité
Presse plieuse hydraulique 3 mètres 160 tonnes Cnc Wc67y-plieuse de haute qualité

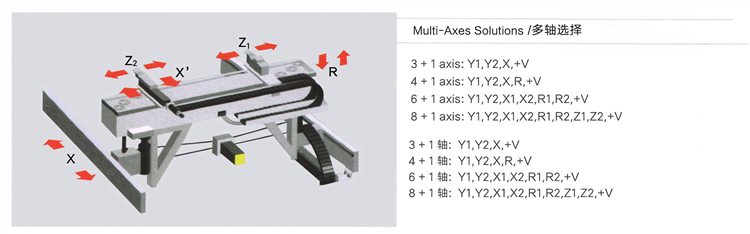

Butée arrière de haute précision

Presse plieuse hydraulique 3 mètres 160 tonnes Cnc Wc67y-plieuse de haute qualité

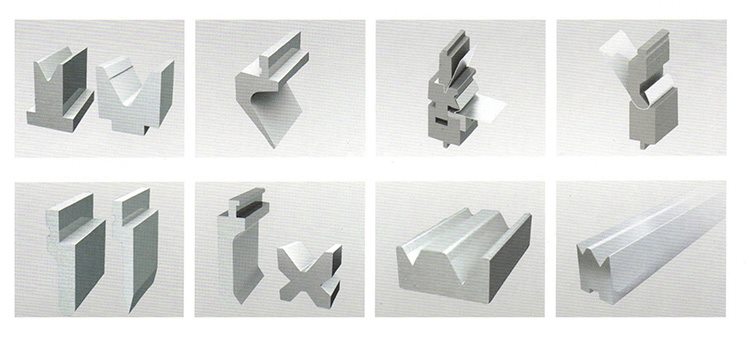

Graphiques découpables
Presse plieuse hydraulique 3 mètres 160 tonnes Cnc Wc67y-plieuse de haute qualité

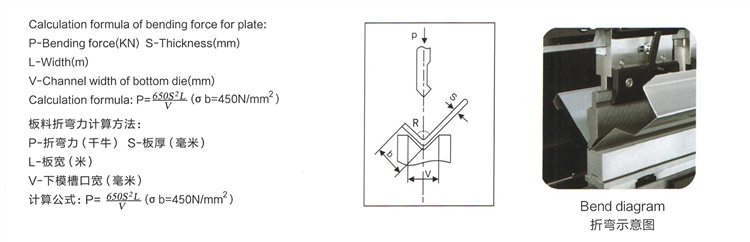

Méthode de calcul de la force de flexion de la feuille
Presse plieuse hydraulique 3 mètres 160 tonnes Cnc Wc67y-plieuse de haute qualité
Presse plieuse hydraulique 3 mètres 160 tonnes Cnc Wc67y-plieuse de haute qualité

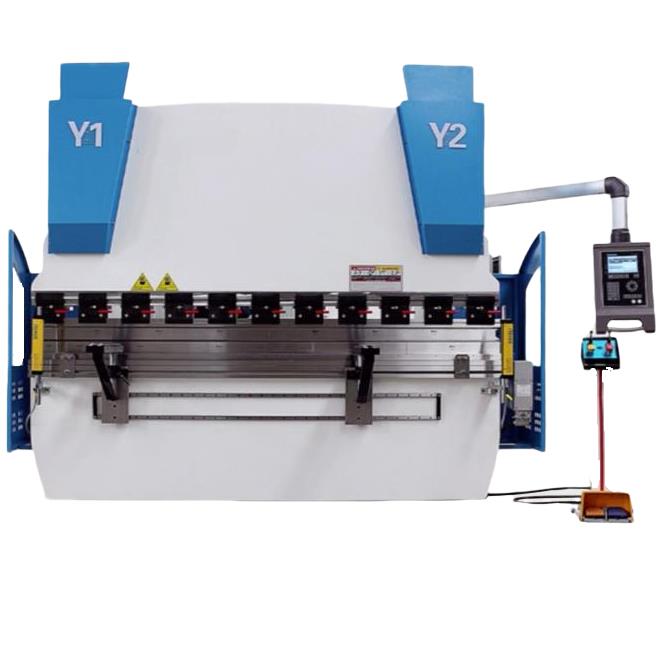

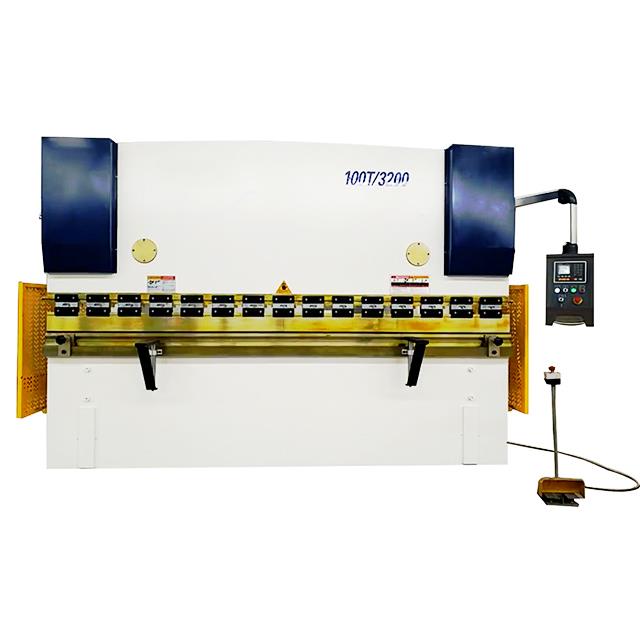

Presse plieuse WC67Y/K

  • Commande de servomoteur
  • Stockez jusqu'à 100 programmes
  • Jusqu'à 25 plis par programme
  • Bibliothèque d'outils et programme d'outils
  • Programme d'angle de pliage automatique
  • Vitesse de bélier et de backgahge plus élevée
  • Précision de flexion et de positionnement plus élevée

Caractéristiques du WC67Y/K

  • L'ensemble de la structure soudée de la machine atteint une rigidité élevée ; la machine est conçue par le logiciel ANSYS qui peut assurer la fiabilité et la précision de la presse plieuse.
  • Les moteurs de la jauge arrière sont contrôlés par un onduleur, qui peut atteindre une précision de positionnement élevée de la jauge arrière et du vérin en modifiant la fréquence et la tension du moteur.
  • Différents poinçons et matrices sont facultatifs selon les exigences du client, telles que la matrice multi-V, la matrice à rayon, la matrice à col de cygne, etc. Un ensemble complet de poinçons et de matrices standard sera inclus gratuitement.
  • L'axe X (Backgahge) et l'axe Y (course du vérin ou course du vérin) peuvent être programmés par le contrôleur de système E21, qui peut stocker jusqu'à 40 groupes de programmes. La protection de sécurité latérale et arrière en métal est conforme à la norme de sécurité européenne.
  • La surcharge hydraulique peut être protégée par une soupape de trop-plein, la pression du système peut être facilement régulée par un pressostat.
  • L'interrupteur au pied avec bouton d'urgence peut arrêter la machine immédiatement en cas d'accident.
TaperPression nominaleLongueur de la table de travailEspacement des colonnesProfondeur de la gorgeGlisser le traitOuverture maximalePuissance du moteurDimensions
(KN)(mm)(mm)(mm)(mm)(mm)(kW)(mm)
WC67Y- 40t/2200400220017752501003205.52300×1500×2000
WC67Y- 40t/2500400250019752501003205.52600×1500×2000
WC67Y- 63t/2500630250020952501203605.52600×1600×2300
WC67Y- 63t/3200630320025702501203605.53300×1600×2300
WC67Y- 80t/3200800320025653201203607.53300×1700×2300
WC67Y- 80t/4000800400031653201203607.54100×1700×2300
WC67Y- 100t/32001000320025603201203607.53300×1800×2400
WC67Y- 100t/40001000400031653201203607.54100×1800×2500
WC67Y- 125t/32001250320025503201203607.53250×1920×2450
WC67Y- 125t/40001250400034503201203607.54100×1920×2500
WC67Y- 160t/3200160032002540320180440113300×1600×2600
WC67Y- 160t/4000160040003140320180440114100×2000×2600
WC67Y- 160t/6000160060004740320180440116100×2000×2600
WC67Y- 200t/3200200032002540320250530113300×2100×2800
WC67Y- 200t/4000200040003140320250530154100×2100×2900
WC67Y- 200t/5000250050003120400250530155100×2100×3000
WC67Y- 250t/400025004000312040025056018.54100×2200×3500
WC67Y- 250t/500025005000392040025056018.55100×2200×3500
WC67Y- 250t/600025006000472040025056018.56100×2200×3500
WC67Y- 300t/50003000500039100400250560225100×2600×4000
WC67Y- 300t/6000300060004710400250560226100×2600×4000
WC67Y- 300t/7000300070005620400250560227100×2600×4400
WC67Y- 350t/6000350060005100400250560306100×2600×4200
WC67Y- 350t/7000350070005620400250560307100×2600×4500
WC67Y- 400t/4000400040003100400300620304100×2700×3800
WC67Y- 400t/6000400060004280400320630306100×2800×4200
WC67Y- 500t/5000500050004100400320630375100×3000×4400
WC67Y- 500t/6000500060004820400320630376100×3000×4700
WC67Y- 500t/7000500070005620400320630377100×3000×4900
WC67Y- 600t/6000600060004820400320630456100×2965×4700
WC67Y- 600t/7000600070005620400320630557100×2965×4900

Presse plieuse hydraulique 3 mètres 160 tonnes Cnc Wc67y-plieuse de haute qualité

Presse plieuse WE67K

La machine à cintrer à commande numérique par servofrein électro-hydraulique de la série WE67K adopte une structure de soudage et de traitement intégrale.

Les principaux composants du corps sont analysés avec le logiciel d'analyse par éléments finis ANSYS, qui garantit la fiabilité et la précision globale de la machine-outil.

Le cylindre d'huile principal des deux côtés traverse le mode de contrôle de la course de la cintreuse mécanique traditionnelle de type déflecteur et adopte le mode de contrôle en boucle fermée composé de la servovalve électro-hydraulique importée d'Allemagne et de la règle de grille importée d'Allemagne.

Caractéristiques du WE67YK

  • Configuration avancée, presse plieuse hydraulique CNC haute précision et haute efficacité
  • Structure de soudage holistique
  • Système servo électro-hydraulique, le contrôle en boucle fermée de la synchronisation du curseur
  • Mécanisme à double couronne
  • Configuration standard avec 3 1axes :
    Y1 (haut-bas du cylindre gauche)
    Y2 (haut-bas du cylindre droit)
    X (avant-arrière de backguge)
    V (couronnement hydraulique)
  • Système de butée arrière en option :
    Butée arrière 4 axes (X. R, Z1. Z2)
    Butée arrière 5 axes (XR Z1. Z2,X')
    Butée arrière 6 axes (X1. X2. R1. R2, Z1. Z2)
TaperPression nominaleLongueur de la table de travailEspacement des colonnesProfondeur de la gorgeGlisser le traitOuverture maximalePuissance du moteurDimensions
(KN)(mm)(mm)(mm)(mm)(mm)(kW)(mm)
WE67K-40t/2200400220017752501753205.52300×1500×2000
WE67K-40t/2500400250019752501753205.52600×1500×2000
WE67K-63t/2500630250020952501753605.52600×1600×2300
WE67K-63t/3200630320025702501753605.53300×1600×2300
WE67K-80t/3200800320025653201753607.53300×1700×2300
WE67K-80t/4000800400031653201753607.54100×1700×2300
WE67K-100t/32001000320025603202153607.53300×1800×2400
WE67K-100t/40001000400031653202153607.54100×1800×2500
WE67K-125t/32001250320025503202153607.53250×1920×2450
WE67K-125t/40001250400034503202153607.54100×1920×2500
WE67K-160t/3200160032002540320215440113300×1600×2600
WE67K-160t/4000160040003140320215440114100×2000×2600
WE67K-160t/6000160060004740320215440116100×2000×2600
WE67K-200t/3200200032002540320215530113300×2100×2800
WE67K-200t/4000200040003140320215530154100×2100×2900
WE67K-200t/5000250050003120400215530155100×2100×3000
WE67K-250t/400025004000312040021556018.54100×2200×3500
WE67K-250t/500025005000392040021556018.55100×2200×3500
WE67K-250t/600025006000472040025056018.56100×2200×3500
WE67K-300t/50003000500039100400250560225100×2600×4000
WE67K-300t/6000300060004710400250560226100×2600×4000
WE67K-300t/7000300070005620400250560227100×2600×4400
WE67K-350t/6000350060005100400250560306100×2600×4200
WE67K-350t/7000350070005620400250560307100×2600×4500
WE67K-400t/4000400040003100400300620304100×2700×3800
WE67K-400t/6000400060004280400320630306100×2800×4200
WE67K-500t/5000500050004100400320630375100×3000×4400
WE67K-500t/6000500060004820400320630376100×3000×4700
WE67K-500t/7000500070005620400320630377100×3000×4900
WE67K-600t/6000600060004820400320630456100×2965×4700
WE67K-600t/7000600070005620400320630557100×2965×4900

Presse plieuse hydraulique 3 mètres 160 tonnes Cnc Wc67y-plieuse de haute qualité

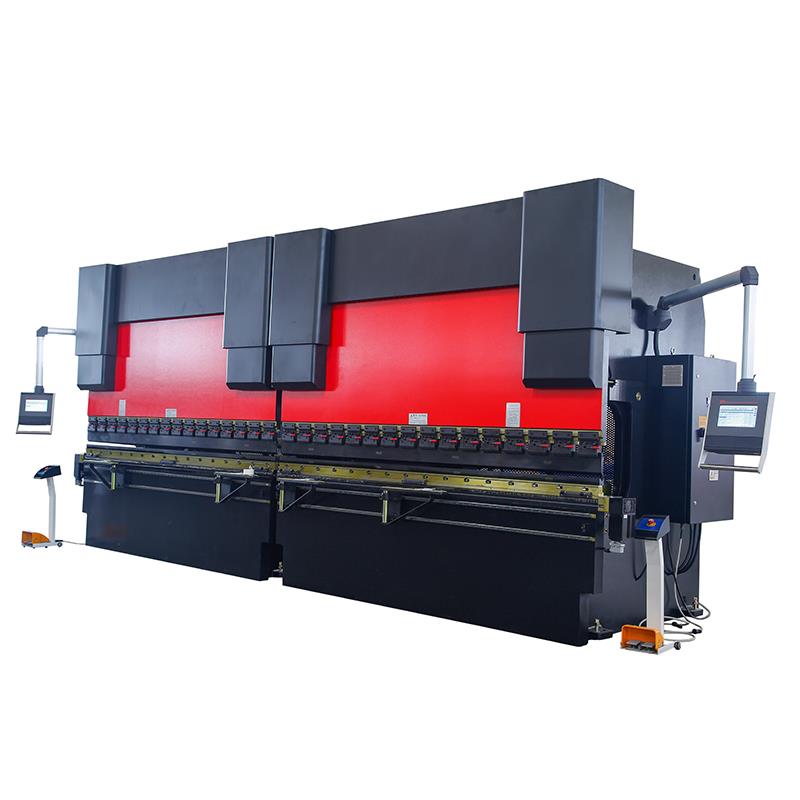

Presse plieuse tandem

  • Deux ordinateurs centraux (WC67Y/WE67K) ont été sélectionnés pour configurer l'équipement synchrone de liaison à deux machines.
  • La cintreuse combinée à double machine peut traiter une pièce super longue, particulièrement adaptée à la construction urbaine, au poteau d'éclairage routier, au poteau électrique, etc.
  • Les deux types de machines-outils peuvent également être utilisés séparément pour améliorer l'efficacité de la production et sont équipés d'un mécanisme de compensation de déviation.
  • Le mécanisme synchrone adopte un servo liquide mécanique et un bloc mécanique.
  • Cette machine était combinée par deux ensembles de presse plieuse de 400 tonnes.
  • Le contrôle en tandem réalise un travail synchrone. Une seule machine a été combinée par une table de travail, un panneau mural droit et gauche.
  • En raison du transport, nous adoptons une structure assemblée. La crémaillère a une forte rigidité, deux cylindres ont été installés sur les panneaux muraux droit et gauche, le système hydraulique était sous l'action du système électrique, le vérin d'entraînement travaillant vers le bas. Sur le vérin, il y a des matrices supérieures, lorsque les matrices supérieures et les matrices inférieures sont touchées, le système augmente la pression et forme les pièces.
  • Avec différentes matrices et sous différents types de pliage, il peut obtenir différentes formes de pièces. La qualité est stable et
    fiable.
TaperPression nominaleLongueur de la table de travailEspacement des colonnesProfondeur de la gorgeGlisser le traitOuverture maximale
(KN)(mm)(mm)(mm)(mm)(mm)
WE67K-500t/5000500050004100400320630
WE67K-500t/6000500060004820400320630
WE67K-500t/7000500070005620400320630
WE67K-600t/6000600060004820400320630
WE67K-600t/7000600070005620400320630
WE67K-700t/8000700080005300400320630
WE67K-700t/100007000100005300400320630
WE67K-800t/8000800080005300400320630
WE67K-1000t/1000010000100005300400320630
WE67K-1000t/1200010000120005300400320630
WE67K-1200t/1200012000120005300400320630
WE67K-1200t/140001200086005300400320630

FAQ

Q1. Quel est notre produit principal ?

A1: Notre société est une machine professionnelle de traitement de la tôle par RAYMAX. Concentrez-vous sur la presse à quatre colonnes, la presse de porte à gaufrer, la cintreuse, la cisaille, la découpeuse plasma cnc, la rouleuse, la poinçonneuse, la ferronnerie hydraulique, l'équipement de soudage. Toutes ces machines seront résolues pour le réservoir, la casserole, le chariot, etc.

Q2. Quand puis-je obtenir le prix ?

A2: nous offrons généralement le devis dans les 8 heures, pour une offre urgente, veuillez nous contacter pour une offre spéciale.

Q3. Qu'est-ce que le terme commercial ?

A3: nous acceptons l'usine Ex-work, FOB Dalian, CNF ou CIF, selon vos besoins.

Q4. Combien de temps dure notre délai de production?

A4: Cela dépend du type d'équipement.
Nous livrons souvent les marchandises dans les 35 jours.

Q5. Quel est le délai de paiement ?

A5 : Par T/T avant expédition ou par L/C à vue.

Q6. Pendant l'expédition, s'il y a des dommages aux produits, comment obtenez-vous le remplacement ?

A6 : Tout d'abord, nous devrions enquêter sur la cause des dommages. En même temps, nous réclamerons l'assurance par nous-mêmes ou assisterons l'acheteur.
Deuxièmement, nous enverrons le remplacement à l'acheteur. La personne responsable des dommages ci-dessus prendra en charge le coût du remplacement.

Q7. Quelles sont vos conditions d'emballage?

A7 : Emballage : emballage digne d'exportation adapté au transport de conteneurs.
Caisse en bois, palette en fer, film plastique ect.

Q8. Testez-vous toutes vos marchandises avant la livraison ?

A8 : Oui, nous avons 100 % de test avant la livraison.

Q9 : Où se trouve votre usine ?

A9 : Notre usine est située à Dalian, dans la province du Liaoning.

Q10 : Quelle est votre garantie ?

A10 : Garantie : 24 mois après le fonctionnement commercial ou 18 mois à compter de la date d'expédition, sous réserve de l'expiration antérieure.

Q11 : Pouvez-vous organiser une inspection avant expédition de trente parties ?

A11 : Inspection avant expédition : l'inspection avant expédition du fournisseur est finale ; inspection avant expédition par un tiers sur le coût des acheteurs.

Q12 : Pouvons-nous faire notre logo OEM ?

A12:Oui, pour les produits avec dessin fournis par vous, nous appliquons bien sûr votre logo ",

Détails

  • Course du curseur (mm) : 320 mm
  • Niveau automatique : Semi-automatique
  • Profondeur de gorge (mm) : 450 mm
  • Type de machine : barre de torsion, presse plieuse
  • Longueur de la table de travail (mm) : 3200
  • Largeur de la table de travail (mm) : 400 mm
  • Dimensions : 3260*3100*3800mm
  • Condition: Nouveau
  • Matériau/métal traité : laiton/cuivre, acier inoxydable, alliage, acier au carbone, aluminium.
  • Automatisation : Automatique
  • Services supplémentaires : Usinage
  • Poids (KG): 44000
  • Puissance du moteur (kw): 37 kw
  • Principaux arguments de vente : automatique
  • Garantie 1 année
  • Industries applicables : magasins de matériaux de construction, ateliers de réparation de machines, usines de fabrication, fermes, vente au détail, travaux de construction, société de publicité
  • Emplacement de la salle d'exposition : États-Unis, Brésil, Pérou, Thaïlande, Argentine, Chili, Colombie, Algérie
  • Type de commercialisation : Nouveau produit 2020
  • Rapport de test de machines : fourni
  • Inspection sortante vidéo : Fourni
  • Garantie des composants principaux : 1 an
  • Composants principaux : Roulement, moteur, pompe, engrenage, API, récipient sous pression, moteur, autre, boîte de vitesses
  • Puissance : Hydraulique
  • Matière première: Laminage de feuille/plaque
  • Service après-vente fourni : ingénieurs disponibles pour entretenir les machines à l'étranger, pièces de rechange gratuites, installation sur le terrain, mise en service et formation, service de maintenance et de réparation sur le terrain, support technique vidéo, support en ligne
  • Nom: prix de la presse plieuse
  • CONTRÔLEUR: ESTUN E21s
  • Commande : variateur de fréquence des moteurs à courant alternatif
  • Profondeur de gorge : 450 mm
  • Type: Outils de pliage hydrauliques
  • Application: Pliage de plaques en acier inoxydable
  • Certificat : ce
  • Service après-vente : support technique vidéo, support en ligne
