Presse plieuse cnc avec machine à cintrer synchrone électro-hydraulique de protection photoélectrique

Presse plieuse électro-hydraulique

La presse plieuse RAYMAX est dotée d'un système de couronnement CNC pour une qualité améliorée, d'un système de butée arrière servocommandée pour
des vitesses accrues et une unité de contrôle graphique compatible 3D pour simuler des séquences de flexion et des points de collision. L'avenir - en raison de la hausse des coûts de l'énergie et des entraînements à vitesse variable de plus en plus économiques proposés sur le marché, les solutions à vitesse variable progressent.

Spécifications du produit

Taper	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Force nominale (KN)	630	800	1000	1600	2000	2500	3000
Longueur de pliage (mm)	2500	3200	3200	3200	3200	2700	3200
Distance verticale (mm)	1900	2700	2700	2700	2700	2700	2700
Profondeur de gorge (mm)	350	350	400	400	400	400	400
Course du curseur (mm)	170	170	200	200	200	200	200
Max.Ouverture (mm)	380	380	420	420	420	420	420
Puissance principale (Kw)	5.5	7.5	7.5	11	15	15	22
Cylindres de chant	2	3	3	3	3	3	3
Axes de contrôle	3+1	3+1	3+1	3+1	3+1	3+1	3+1
Voyage sur l'axe X (mm)	500	500	500	500	500	500	500
Vitesse de l'axe X (mm/s)	200	200	200	200	200	200	200
Dimension globale (LxlxH)(mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
Poids (tonne)	5.8	7.8	8.5	11	14.2	15.6	16.8

Configuration du produit

Système de contrôle DA-53T

*Navigation tactile "raccourci clavier"

*TFT couleur haute résolution de 10,1"

*Jusqu'à 4 axes (Y1,Y2 + 2 axes auxiliaires)

*Contrôle du couronnement

*Bibliothèque d'outils/matériaux/produits

* Contrôle servo et variateur de fréquence

* Algorithmes de contrôle avancés de l'axe Y pour les vannes en boucle fermée et en boucle ouverte.

*TandemLink (option)

*Interfaçage de clé USB

* Logiciel hors ligne Profile-T

Serrages rapides

* Matrices inférieures à double V standard avec différentes tailles et diverses fentes de forme au choix, pratiques pour échanger des matrices, capables de plier des plaques régulières, avec un établi de matrice CNC à double V à rapport de performance élevé, pratique pour l'installation de matrices segmentées.

Vis à billes et rail de guidage linéaire Taiwan HIWIN

* Équipé d'une vis à billes Taiwan HIWIN et d'un rail de guidage linéaire, la butée arrière adopte une structure de coque d'installation horizontale avec une stabilité élevée, un rail de guidage double à coque unique, une haute précision, un entraînement d'axe X, un système CNC automatique

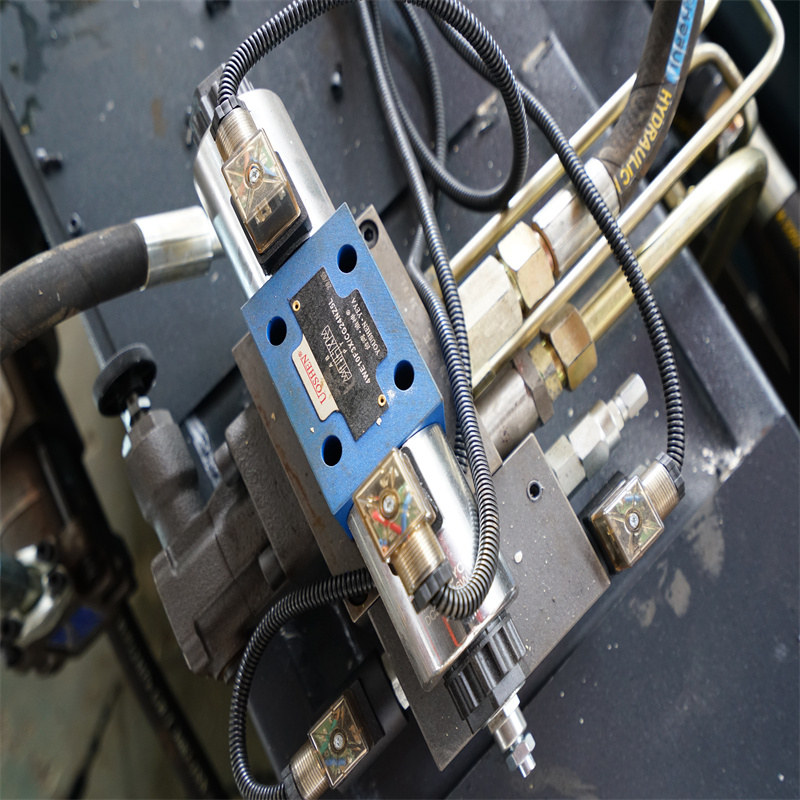

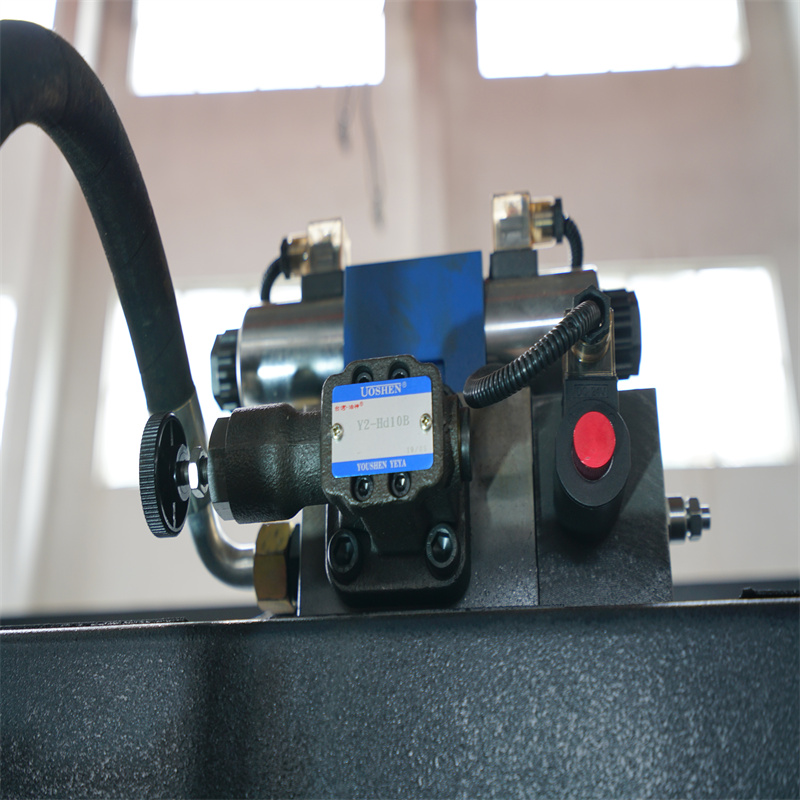

Ensemble de valeurs hydrauliques de renommée mondiale

Adoptez la vanne de cylindre BOSCH REXROTH de la meilleure qualité en Allemagne pour garantir des performances élevées et une fiabilité élevée, sans fuite ni défaut.

Chant mécanique de l'axe V

Couronnement mécanique de l'axe V, améliorant la précision de l'angle de flexion et de la linéarité

Moteur Siemens

Garantit la durée de vie de la machine et réduit le bruit lors du travail

Interrupteur au pied

* Il est mobile et peut arrêter l'opération à tout moment grâce au bouton d'urgence. Améliorer la durée de vie et la sensibilité optionnelle. C'est plus fiable.

Doigt de butée arrière manuel

*2 à 5 doigts de butée arrière (standard 3)

pompe à huile

* Marque américaine de renommée mondiale pour la pompe hydraulique. Il fonctionne bien et fournit une grande puissance pour l'ensemble du système. L'utilisation de la pompe Sunny garantit la durée de vie de la pompe et réduit le bruit de fonctionnement.

Outillages 42CrMo

* Les matrices sont fabriquées en acier 42CrMo, dureté après traitement thermique jusqu'à 42 degrés, assurant la durée de vie de la matrice

Règle à griller Espagne FAGOR

* Le signal de position du curseur est renvoyé au contrôleur par la règle de grille Espagne FAGOR, puis le contrôleur CNC ajuste la quantité de réservoir de carburant en modifiant la taille d'ouverture de la soupape synchrone, contrôlant ainsi le curseur (Y1, Y2) fonctionnant sur la même fréquence, en maintenant le parallèle état de la table de travail.

Armoire puissante

* Électricité Schneider française pour assurer la stabilité de la machine et servocommande Estun pour contrôler la précision des axes X, Y.

*Porte ouverte

*Éteindre

Détails

• Course du curseur (mm) : 120 mm
• Niveau automatique : Entièrement automatique
• Profondeur de gorge (mm) : 320 mm
• Type de machine : synchronisée
• Longueur de la table de travail (mm) : 3200
• Largeur de la table de travail (mm) : 3200 mm
• Dimensions : 3500x1700x2200mm
• Condition: Nouveau
• Lieu d'origine : Chine
• Matériau/métal traité : laiton/cuivre, acier inoxydable, alliage, acier au carbone, aluminium.
• Automatisation : Automatique
• Services supplémentaires : coupe à longueur
• Année : 2021
• Poids (KG): 2800
• Puissance moteur (kw) : 13,5 kw
• Principaux arguments de vente : automatique
• Garantie : 2 ans
• Industries applicables : hôtels, magasins de vêtements, magasins de matériaux de construction, ateliers de réparation de machines, usine de fabrication, usine d'aliments et de boissons, fermes, restaurant, usage domestique, vente au détail, magasin d'alimentation, ateliers d'impression, travaux de construction, énergie et mines, magasins d'alimentation et de boissons , Autre, Agence de publicité
• Emplacement de la salle d'exposition : Aucun
• Type de commercialisation : Nouveau produit 2021
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 2 ans
• Composants principaux : roulement, moteur, pompe, API, moteur
• Système de contrôle CNC : DA53T
• Fonction : Pliage de tôle
• Puissance : 13kw
• Nom du produit : presse plieuse
