15t 40t 80t 100t presse plieuse hydraulique cnc plieuse

Presse plieuse/plieuse

plieuse cnc presse plieuse hydraulique avec butée arrière de précision, servomoteur, protection de sécurité, pince rapide, vis à billes et guide linéaire. Toutes en provenance d'Allemagne, des États-Unis, des Pays-Bas et d'Italie Pièces de marque. L'épaisseur et la longueur de la courbure peuvent être fabriquées sur mesure.

Graphiques découpables

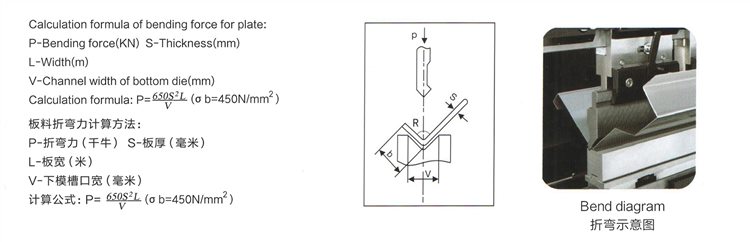

Tableau de force pour presse plieuse

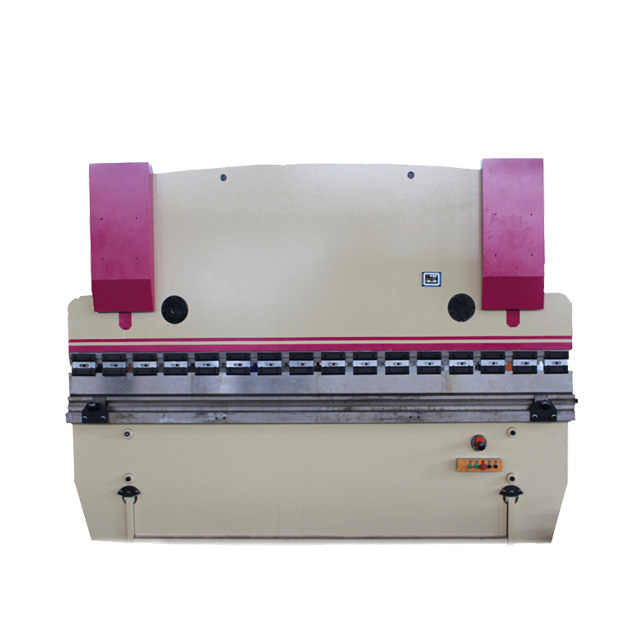

Presse plieuse WC67Y/K

Presse plieuse WC67Y/K

● Contrôle du servomoteur

● Stockez jusqu'à 100 programmes

●Jusqu'à 25 plis par programme

● Bibliothèque d'outils et programme d'outils

●Programme d'angle de pliage automatique

●Vitesse de bélier et de backgahge plus élevée

● Plus grande précision de flexion et de positionnement

Caractéristiques WC 67Y/K

L'ensemble de la structure soudée de la machine atteint une rigidité élevée ; la machine est conçue par le logiciel ANSYS qui peut assurer la fiabilité et la précision de la presse plieuse.

Les moteurs de la jauge arrière sont contrôlés par un onduleur, qui peut atteindre une précision de positionnement élevée de la jauge arrière et du vérin en modifiant la fréquence et la tension du moteur.

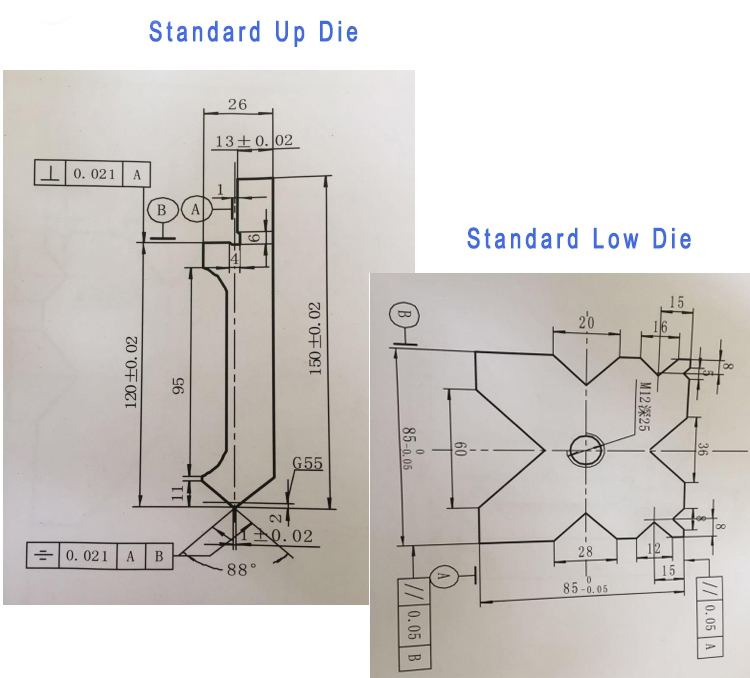

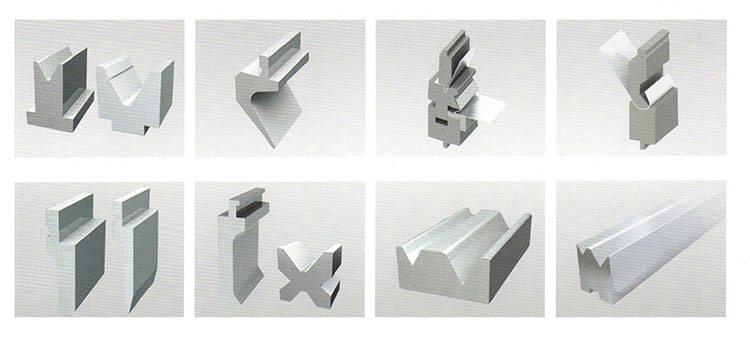

Différents poinçons et matrices sont facultatifs selon les exigences du client, telles que la matrice multi-V, la matrice à rayon, la matrice à col de cygne, etc. Un ensemble complet de poinçons et de matrices standard sera inclus gratuitement.

L'axe X (Backgahge) et l'axe Y (course du vérin ou course du vérin) peuvent être programmés par le contrôleur de système E21, qui peut stocker jusqu'à 40 groupes de programmes. La protection de sécurité latérale et arrière en métal est conforme à la norme de sécurité européenne.

La surcharge hydraulique peut être protégée par une soupape de trop-plein, la pression du système peut être facilement régulée par un pressostat.

L'interrupteur au pied avec bouton d'urgence peut arrêter la machine immédiatement en cas d'accident.

Taper	Pression nominale	Longueur de la table de travail	Espacement des colonnes	Profondeur de la gorge	Glisser le trait	Ouverture maximale	Puissance du moteur	Dimensions
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(kW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

Machine à cintrer à commande numérique par servofrein électro-hydraulique série WE67K

La machine à cintrer à commande numérique par servofrein électro-hydraulique de la série WE67K adopte une structure de soudage et de traitement intégrale.

Les principaux composants du corps sont analysés avec le logiciel d'analyse par éléments finis ANSYS, qui garantit la fiabilité et
précision globale de la machine-outil.

Le cylindre d'huile principal des deux côtés traverse le mode de contrôle de la course de la flexion traditionnelle de type déflecteur mécanique
machine et adopte le mode de contrôle en boucle fermée composé de la servovalve électro-hydraulique importée d'Allemagne et de la règle de grille importée d'Allemagne.

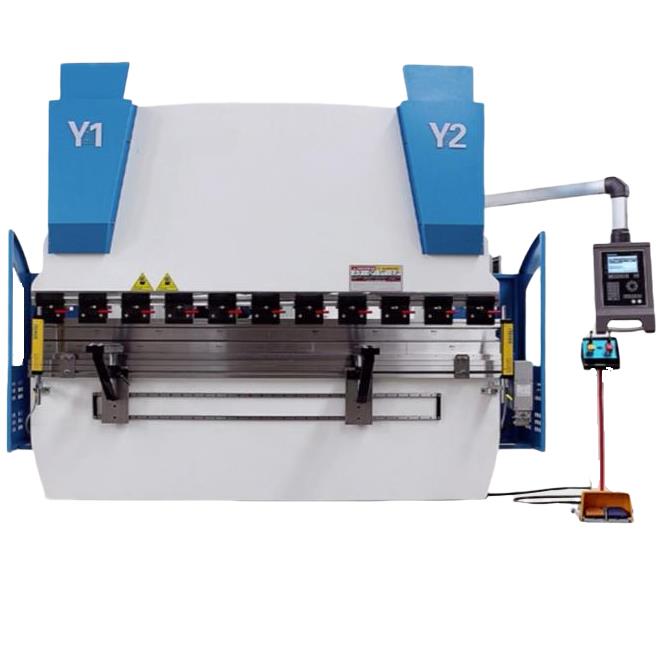

Caractéristiques du WE67YK

●Configuration avancée, presse plieuse hydraulique CNC haute précision et haute efficacité

● Structure de soudage holistique

●Système d'asservissement électro-hydraulique, le contrôle en boucle fermée de la synchronisation du curseur

●Mécanisme de couronnement double

●Configuration standard avec 3 1axes :
Y1 (haut-bas du cylindre gauche)
Y2 (haut-bas du cylindre droit)
X (avant-arrière de backguge)
V (couronnement hydraulique)

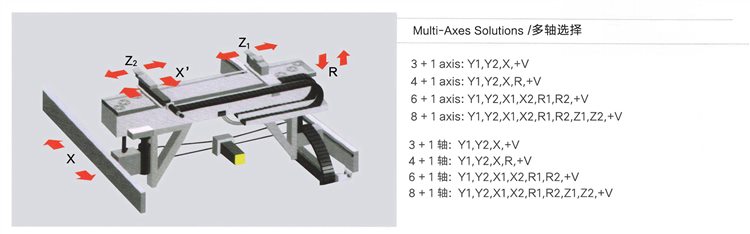

●Système de Backgauge Facultatif :
Butée arrière 4 axes (X. R, Z1. Z2)
Butée arrière 5 axes (XR Z1. Z2,X')
Butée arrière 6 axes (X1. X2. R1. R2, Z1. Z2)

Taper	Pression nominale	Longueur de la table de travail	Espacement des colonnes	Profondeur de la gorge	Glisser le trait	Ouverture maximale	Puissance du moteur	Dimensions
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(kW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

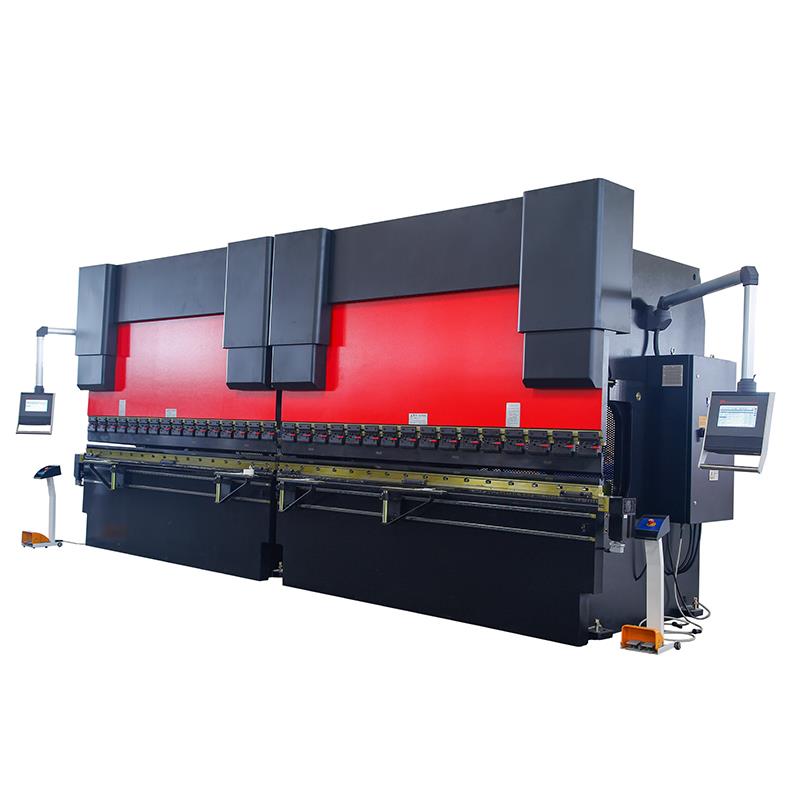

Double presse plieuse

Deux ordinateurs centraux (WC67Y/WE67K) ont été sélectionnés pour configurer l'équipement synchrone de liaison à deux machines.

La cintreuse combinée à double machine peut traiter une pièce super longue, particulièrement adaptée à la construction urbaine, au poteau d'éclairage routier, au poteau électrique, etc.

Les deux types de machines-outils peuvent également être utilisés séparément pour améliorer l'efficacité de la production et sont équipés d'un déviateur
mécanisme de compensation.

Le mécanisme synchrone adopte un servo liquide mécanique et un bloc mécanique. ●Cette machine a été combinée par deux ensembles de presse plieuse de 400 tonnes.

Le contrôle en tandem réalise un travail synchrone. Une seule machine a été combinée par une table de travail, un panneau mural droit et gauche.

En raison du transport, nous adoptons une structure assemblée. La crémaillère a une forte rigidité, deux cylindres ont été installés sur les panneaux muraux droit et gauche, le système hydraulique était sous l'action du système électrique, le vérin d'entraînement travaillant vers le bas. Sur le vérin, il y a des matrices supérieures, lorsque les matrices supérieures et les matrices inférieures sont touchées, le système augmente la pression et forme les pièces.

Avec différentes matrices et sous différents types de pliage, il peut obtenir différentes formes de pièces. La qualité est stable et
fiable.

Taper	Pression nominale	Longueur de la table de travail	Espacement des colonnes	Profondeur de la gorge	Glisser le trait	Ouverture maximale
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

1. Votre entreprise accepte-t-elle une offre personnalisée, nous avons un besoin particulier.

RAYMAX est une entreprise qui se concentre sur la recherche et la fabrication de machines cnc modulaires. Nous avons une expérience très riche et une forte capacité de recherche et développement de machines-outils. Nous sommes très disposés à vous proposer des équipements personnalisés hautement efficaces tant que vous avez un certain nombre de besoins.

2. Quel certificat la machine de votre entreprise obtient-elle ?

Nous avons passé l'approbation du système de qualité ISO9001 et la certification CE.

3. Avez-vous une liste de prix pour la configuration facultative ?

Nous avons différentes configurations et tant de spécifications différentes, nous ne pouvons donc pas vous proposer de liste de prix. Veuillez contacter notre ingénieur commercial si vous êtes intéressé par certaines configurations spécifiques.

4. Votre entreprise accepte-t-elle le prix CAF ?

Le prix CIF comprend les frais d'expédition de la machine cnc qui doit être citée en fonction des différents ports de destination et des différents mois. Veuillez nous contacter si vous avez un tel besoin. Le prix CAF comprend également la prime maritime qui est de 2 ‰ sur 1,1 * montant total.

5. Si votre ingénieur vient dans notre pays pour réparer la machine et suivre une formation, combien cela coûtera-t-il ?

Le coût comprend principalement le coût des billets d'avion aller-retour, la pension et l'hébergement ainsi que les frais de v isa. Les frais de personnel sont
100USD/jour/personne, normalement, c'est un travail de deux personnes. Mais cela dépendra d'un gros équipement ou de l'installation et du débogage de toute la ligne.

6. Quelle est la garantie ?

La garantie est de 12 mois à compter du jour où la machine est arrivée au port de l'importateur.

7. Quels sont vos moyens de transport ?

Pour la plupart des pays, nous transporterons notre machine par voie maritime, comme pour les pays intérieurs, nous pouvons utiliser le transport ferroviaire ou routier. La machine cnc exportée est entièrement emballée dans une caisse en bois qui peut être fixée dans un 40 HQ.

8. Si la machine est hors garantie, comment facturer le coût des accessoires ?

Pour la machine hors garantie qui a besoin de pièces de rechange, nous facturerons selon le devis des pièces. Si vous avez des questions, veuillez nous envoyer un courriel pour consultation.

9. Que ferais-je en cas de panne de la machine ?

Si le dysfonctionnement de la machine et les utilisateurs ne parviennent pas à résoudre, veuillez nous envoyer un e-mail pour consultation. Notre service après-vente répondra dans les 24 heures.

10. Comment définir la garantie machine ? Quand avez-vous commencé à chronométrer ?

Nous identifions la garantie en fonction du numéro d'usine. La durée de la garantie est comptée à partir de la mise en service et de l'acceptation de l'équipement. Si vous avez des questions, veuillez nous envoyer un courriel pour consultation.

11. Quelle est la durée de la période de garantie de la machine-outil ?

Notre engagement envers les machines des clients est une garantie d'un an. Pour l'achat de l'utilisateur, enregistré en tant que membre de ce site Web, avec le numéro d'usine de la machine, vous pouvez bénéficier d'une extension de garantie de 3 mois. Pour plus de détails, veuillez consulter le service aux membres.

12. MC dispose-t-il d'un manuel d'entretien et d'un manuel d'utilisation ?

Chaque machine cnc quittant l'usine sera accompagnée des séries ou modèles associés aux instructions en anglais, y compris le manuel de maintenance et le manuel d'utilisation. Les documentations jointes peuvent également inclure les instructions du contrôleur cnc, les instructions sur les pièces que vous avez achetées (comme la table rotative, le refroidisseur d'huile)

Détails

• Course du curseur (mm) : 320 mm
• Niveau automatique : Semi-automatique
• Profondeur de gorge (mm) : 450 mm
• Type de machine : barre de torsion, machine à perler
• Longueur de la table de travail (mm) : 4000
• Largeur de la table de travail (mm) : 400 mm
• Dimensions : 6060*3100*3800mm
• Condition: Nouveau
• Matériau/métal traité : acier inoxydable
• Automatisation : Automatique
• Services supplémentaires : coupe à longueur
• Année : 2021
• Poids (KG): 1850
• Puissance du moteur (kw): 37 kw
• Principaux arguments de vente : automatique
• Garantie 1 année
• Industries applicables : magasins de matériaux de construction, ateliers de réparation de machines, usines de fabrication, fermes, vente au détail, travaux de construction, société de publicité
• Emplacement de la salle d'exposition : États-Unis, Allemagne, Vietnam, Brésil, Pérou, Mexique, Russie, Thaïlande, Maroc, Kenya, Chili, Algérie, Afrique du Sud
• Type de commercialisation : Nouveau produit 2020
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 1 an
• Composants principaux : moteur
• Service après-vente fourni : ingénieurs disponibles pour entretenir les machines à l'étranger, pièces de rechange gratuites, installation sur le terrain, mise en service et formation, service de maintenance et de réparation sur le terrain, support technique vidéo, support en ligne
• Matière première: Barre d'acier
• Puissance : Hydraulique
• Utilisation: Pliage de tôle
• Tension : 220 V/380 V/400 V
• Matériau de traitement : Acier Aluminium
• Utilisant : Poutre en I carrée en acier ect.
• Matériau traité : Pliage de plaques de tôle d'acier doux
• Matériaux : Pliage de plaque d'aluminium
• Certificat : ISO 9001:2000
• Service après garantie : support technique vidéo, support en ligne, pièces de rechange, service de maintenance et de réparation sur le terrain
