125 Tonnes 4100mm 5-axes Cnc Servo Presse Plieuse Hydraulique Cintreuse

La presse plieuse CNC utilise le moule (moule général ou spécial) pour plier une tôle à froid en une pièce de différentes formes géométriques de section. Il s'agit d'une machine de formage de tôles conçue pour le laminage à froid des tôles. Il est largement utilisé dans le pliage de tôle, comme l'automobile, la fabrication d'avions, l'industrie légère, la construction navale, les conteneurs, les ascenseurs, les véhicules ferroviaires et d'autres industries.

1. Précision de flexion élevée, vitesse de travail rapide et sécurité opérationnelle efficace, performances stables.

2. Bon cadre antichoc (construction en tôle d'acier soudée), l'ensemble du cadre est trempé, réduit les modifications, utilise une fraiseuse CNC à grande échelle, traite en une seule fois, assure une haute précision.

3. Utilisation de pièces de marque internationale et cnc.

4. Système d'exploitation visuel, opération facile, pratique, multi-fonctions et pratique.

5. Toutes les pièces sont produites par le centre de production QAWELL cnc, selon le dessin standard.

6. Force exécutive élevée, équipe assemblée par machine professionnelle de haut niveau et élevée.

7. Conception de protection de l'alimentation, avec protection par rideau lumineux, fonction de mise hors tension de la porte ouverte, plus de sécurité lors du fonctionnement.

8. Les perspectives de la mode, délicates et belles, les machines sont de conception compacte, petit espace au sol, opération facile.

9. Fournir un programme de pliage complet pour tous les utilisateurs de presses plieuses et de cisailles.

10. Table de travail remplaçable et le monticule supérieur et inférieur, pas de soudure, de forgeage et de meulage de précision.

11. Épaississement du curseur et de la plaque verticale, pour assurer la stabilité de la machine-outil et réduire l'élasticité.

12. Disposition rationnelle de la conception de l'oléoduc, pour empêcher l'augmentation rapide de la température de l'huile.

13. La similitude des images et de la machine d'expédition peut atteindre 99,5 %.

14. Livraison rapide à temps.

Caractéristiques principales:

1. L'ensemble du cadre de la presse plieuse adopte une soudure intégrée et une trempe pour éliminer les contraintes internes.

2. Un système spécial de contrôle numérique est équipé du châssis principal de la machine à cintrer.

3. La fonction de programmation multi-étapes est capable d'obtenir un fonctionnement automatique et un positionnement continu des procédures multi-étapes, ainsi qu'un réglage automatique de précision pour la position de la butée arrière et du bloc de glissement.

4. La machine est équipée d'une fonction de comptage de plis, pour un affichage en temps réel de la quantité de traitement et de la mémoire de panne de courant des positions de la butée et du bloc de glissement, ainsi que des procédures et des paramètres.

5. La vis mère à roulement à billes importée et le rail de guidage linéaire sont utilisés pour la butée arrière, afin d'assurer la précision de positionnement de la butée arrière, pour que la précision de traitement de la machine soit plus élevée.

les pièces

Apparence entière

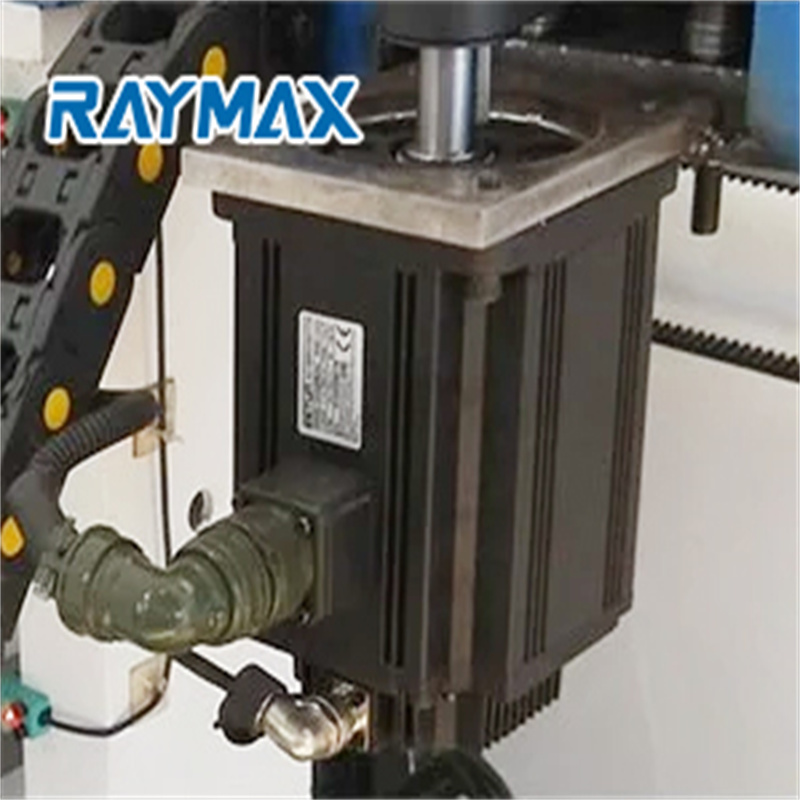

Servomoteur principal

Le couronnement du moteur est contrôlé par CNC

Commande CNC Cybelec Touch8p

Bloc de soupape hydraulique Bosch Rexroth

Le couronnement du moteur est contrôlé par CNC

Le moteur principal est un servomoteur, ce qui permet d'économiser du carburant et de l'électricité. Économie d'énergie de 45 % chaque jour, la machine fonctionne rapidement

Machine avec traitement de toute la structure, pour assurer la précision du traitement de la machine ; machine avec traitement Vsr (vibration Stress Relief), pour garantir que la machine ne change pas de forme pendant une utilisation prolongée ;

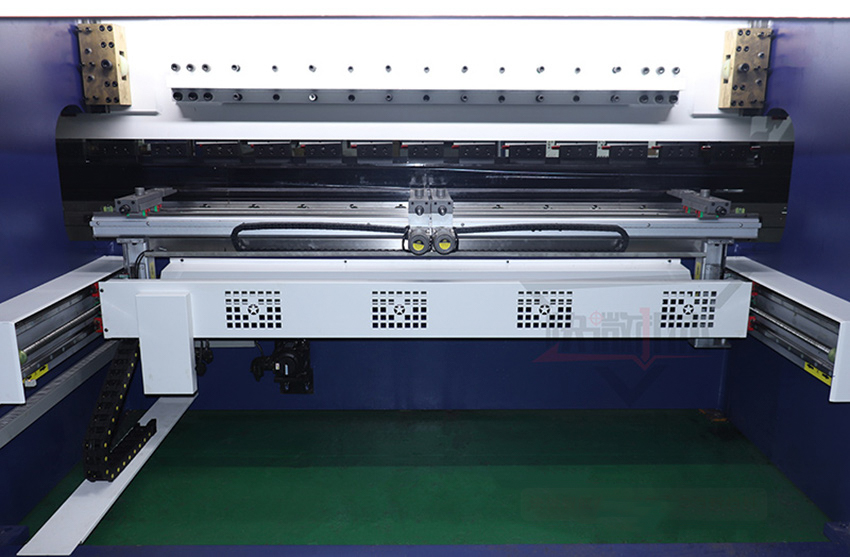

Butée arrière CNC

Backgauge CNC 4 axes, y compris le R ; X ; Z1 Z2, peut monter et descendre ; Avant et arrière, gauche et droite, le réglage fin avec une grande précision jusqu'à ± 0,02 mm. Jauge arrière : pour améliorer la précision de pliage. Fonction de positionnement de la tôle, pour bien contrôler la position de la plaque de traitement. Pièce très importante dans la machine à cintrer.

1. La vis mère à roulement à billes importée et le rail de guidage linéaire sont utilisés pour la butée arrière, afin d'assurer la précision de positionnement de la butée arrière, pour que la précision de traitement de la machine soit plus élevée.

2. La jauge arrière CNC à 4 axes, y compris le R ; X ; Z1 Z2, peut monter et descendre ; avant et arrière, gauche et droite, le réglage fin avec une grande précision jusqu'à ± 0,02 mm

3. Système de jauge arrière, positionnement rapide et précis, il adopte une soudure de structure en acier, une rigidité élevée, un entraînement par servomoteur, une vis à billes et un guide linéaire pour assurer un fonctionnement de haute précision. Les vis de positionnement de montage à quatre coins peuvent être rapidement ajustées.

Système de butée arrière, positionnement rapide et précis

Les presses plieuses CNC sont équipées d'une butée arrière constituée d'une structure solide afin d'assurer la meilleure répétitivité et une haute précision dans le positionnement des axes. opération de haute précision. Les vis de positionnement de montage à quatre coins peuvent être rapidement ajustées.

FAQ

Q : Comment obtenir un devis précis de notre part ?

A: Veuillez nous fournir les détails du matériau, de l'épaisseur maximale et de la largeur maximale.

Q : Pouvez-vous faire le service d'OEM ?

R : Oui, nous le pouvons. votre conception est acceptée, votre propre logo peut être utilisé sur la machine.

Q : Quels sont les frais d'expédition de la Chine vers votre pays ?

A: nous pouvons envoyer la machine à votre adresse de port ou de porte par mer ou par avion. Veuillez nous indiquer votre port ou votre adresse la plus proche avec le code postal. nous avons un agent maritime fiable pour assurer la livraison sûre, pratique et rapide.

Q : Acceptez-vous le paiement LC ?

A: oui, normalement notre paiement est de 50% 50% T/T, le paiement LC est également acceptable

Q : Comment faire fonctionner cette machine ?

A: ligne vidéo de notre usine ou nous vous envoyons la vidéo directement.

Q : Qu'en est-il du service de mise en service ?

A: nous pouvons offrir un service de mise en service, l'acheteur doit s'offrir des billets d'avion.

Q : Offrez-vous des cours et des formations ?

A : Formation dans l'usine du fournisseur

Notre service

1. Services d'installation

Les services d'installation sont disponibles avec toutes nos machines. Nous envoyons un technicien à l'usine du client pour l'installation et le pré-fonctionnement des machines. (Les clients n'ont qu'à payer le billet d'avion et l'hôtel)

2. Service de formation

Notre technicien est disponible dans votre usine et vous propose une formation à l'utilisation de nos machines. De plus, vous pouvez envoyer votre technicien dans notre entreprise pour qu'il apprenne à faire fonctionner les machines.

3. Garantie de qualité

Nous garantissons la qualité de la machine (par exemple, la vitesse de traitement et les performances de travail sont les mêmes que les données de fabrication des échantillons). Nous signons l'accord avec des données techniques détaillées. La garantie des machines est de 5 ans.

Détails

• Course du curseur (mm) : 200 mm
• Niveau automatique : Entièrement automatique
• Profondeur de gorge (mm) : 400 mm
• Type de machine : synchronisée
• Longueur de la table de travail (mm) : 4000
• Largeur de la table de travail (mm) : 200 mm
• Dimensions : 4400*1800*2800mm
• Condition: Nouveau
• Lieu d'origine : Anhui, Chine
• Matériau/métal traité : acier inoxydable, acier au carbone, aluminium
• Automatisation : Automatique
• Services supplémentaires : formage final
• Année : 2021
• Poids (KG): 8700
• Puissance moteur (kw): 9 kw
• Principaux arguments de vente : haute précision
• Garantie 1 année
• Industries applicables : usine de fabrication, vente au détail, travaux de construction
• Emplacement de la salle d'exposition : Russie, Kazakhstan, CORÉE DU SUD
• Type de commercialisation : Nouveau produit 2020
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 1 an
• Composants principaux : roulement, moteur, pompe, engrenage, API
• NOM: 130 tonnes presse plieuse 4.1 mètres de longueur hydraulique CNC cintreuse
• Axe de course : 5 axes
• Voyage AXE X : 500 mm
• Voyage AXE Y : 200 mm
• Longueur de la table de travail : 4100 mm
• largeur de la table de travail : 200 mm
• moteur : 9KW
• poids : 10300kg
• vitesse de descente rapide : 350 mm/s
• vitesse de montée : 150 mm/s
• Certificat : ISO 9001:2000
• Service après-vente fourni : Support technique vidéo
• Service après garantie : support technique vidéo
• Emplacement du service local : Russie, Kazakhstan, CORÉE DU SUD","attrValueId":3869247}
