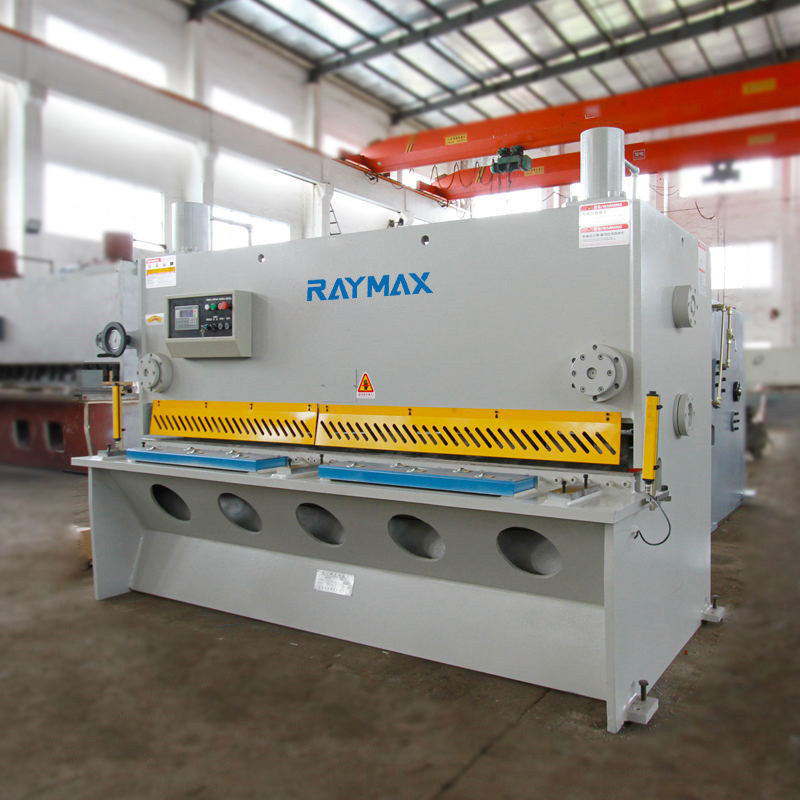

Machine de cisaillement de poutre oscillante Qc12y-8x3200 Machine de découpe de cisaillement hydraulique

Les principales caractéristiques de performance:

La structure soudée de plaque de tôle est adoptée avec la transmission hydraulique et le retour d'accumulateur, typique d'une opération facile
performances fiables et belle apparence.

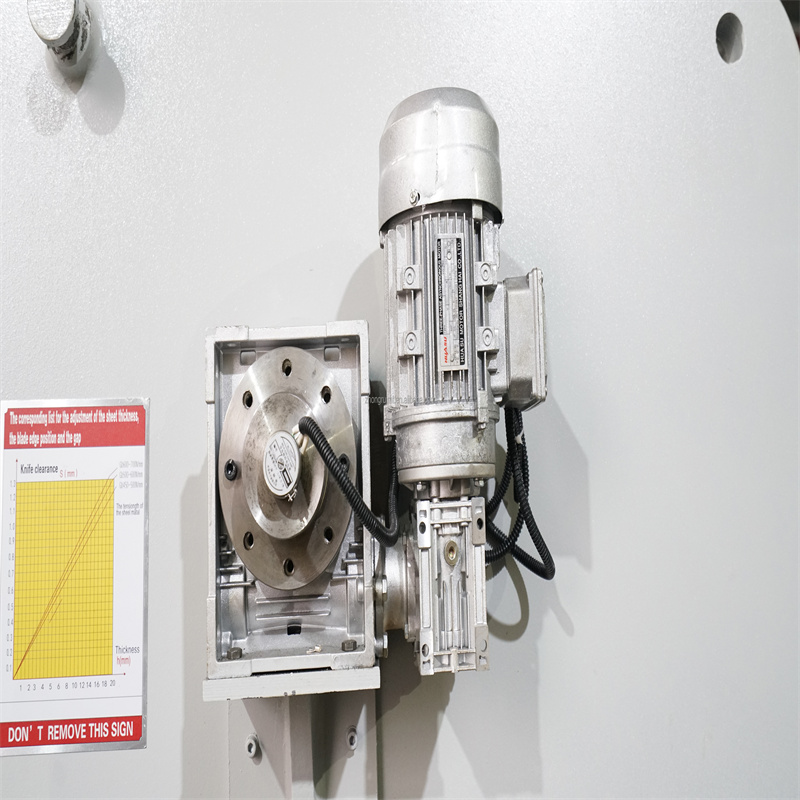

L'indication par indicateur est rapide pour le réglage du jeu de la lame. pour un réglage pratique et rapide.

Le dispositif d'alignement avec éclairage et le dispositif de contrôle pour la course de cisaillement sont réglés. avec un réglage pratique et rapide.

Une boule de support de matériel roulant est fournie. pour minimiser la queue de poisson avec la barre d'écoute et pour réduire la résistance au frottement.

La butée arrière est équipée de dispositifs de réglage électrique et de réglage manuel. et un dispositif d'affichage numérique est disponible pour
affichage de la taille du bouchon et des temps de cisaillement.

Application:

La cisaille hydraulique est l'industrie de la tôle sous l'outil de coupe, largement utilisée dans les machines industrielles, l'industrie métallurgique, l'automobile, la construction navale, les appareils électriques, l'équipement d'ingénierie, le traitement de la tôle, le soudage de tuyaux en acier, l'industrie électronique, l'industrie aérospatiale, la fabrication de machines agricoles, industrie des machines de meubles de salle à manger.
Machine de cisaillement de poutre oscillante Qc12y-8x3200 Machine de découpe de cisaillement hydraulique

Paramètres:

ModèleÉpaisseur de plaqueLargeur de plaqueRésistance du matériauAngle de cisaillementCourse de butée arrièreTemps de trajetEntre colonnePuissance du moteur principalCote de contour
QC12YmillimètremillimètreKN/cm°millimètremm-1millimètrekWmillimètre
4X2500425004501°30'20-5001827005.53120X1450X1550
4X3200432004501°30'20-5501234105.53520X1560X1670
4X4000440004501°30'20-5501234105.54340X1620X1660
4X6000460004501°30'20-800862707.56460X2100X3100
6X2500625004501°30'20-5501827207.53000X1600X1610
6X3200632004501°30'20-5501534207.53840X1700X1680
6X4000640004501°30'20-5501542207.54300X1610X1680
6X6000660004501°30'20-80086280116500X2200X2200
8X2500825004501°30'20-5501827207.53120X1700X1650
8X3200832004501°30'20-5501234207.53840X1700X1680
8X4000840004501°30'20-50084240114750X1750X1850
8X6000860004501°30'20-80066350156530X2200X2020
10X25001025004501°30'20-500102720153150X1850X1900
10X32001032004501°30'20-50083420153900X1800X1700
10X40001040004501°30'20-50084260154730X2200X2100
10X70001070004501°30'20-8005736518.57750X2620X2320
12X25001225004502°20-800102860153380X1900X1900
12X32001232004502°20-800103480153900X2100X1960
12X40001240004501°40'20-80084290154720X2100X2020
12X60001260004501°40'20-10008625018.56850X2500X2320
12X80001280004501°40'20-100058270228700X2800X2600
16X25001625004502°20-8008286018.53360X2100X2000
16X32001632004502°30'20-8008348018.53960X2100X2050
16X40001640004502°30'20-8007428018.54780X2200X2100
16X60001660004502°20-100056270226900X2700X2500
20X25002025004503°20-80062830223570X2200X2200
20X32002032004502°30'20-80063500224150X2350X2300
20X40002040004502°30'20-80054300224980X2400X2400
20X60002060004503°20-100046270306900X3000X3000
25X25002525004503°20-100052820303400X2400X2300

Machine de cisaillement de poutre oscillante Qc12y-8x3200 Machine de découpe de cisaillement hydraulique

Détails

  • Max. Largeur de coupe (mm): 3200 mm
  • Max. Epaisseur de coupe (mm) : 8 mm
  • Niveau automatique : Semi-automatique
  • Longueur de la lame (mm) : 3200 mm
  • Profondeur de gorge (mm) : 8 mm
  • Condition: Nouveau
  • Nom de marque: RAYMAX
  • Puissance (kW) : 7,5 kW
  • Poids (KG): 9000 KG
  • Lieu d'origine : Shandong, Chine
  • Dimension (L*W*H): 399x240x181
  • Garantie 1 année
  • Principaux arguments de vente : prix compétitif
  • Industries applicables : ateliers de réparation de machines, usine de fabrication, cisaille à poutre pivotante QC12Y-8x3200 Hydraul
  • Emplacement de la salle d'exposition : Aucun
  • Type de commercialisation : Nouveau produit 2020
  • Rapport de test de machines : fourni
  • Inspection sortante vidéo : Fourni
  • Garantie des composants principaux : 1 an
  • Composants principaux : moteur
  • Type: Cisailles
  • Service après-vente fourni : ingénieurs disponibles pour entretenir les machines à l'étranger, support en ligne, support technique vidéo
  • Nom du produit: machine de cisaillement QC12Y-8x3200 Machine de découpe par cisaillement hydraulique
  • Épaisseur maximale de la plaque de cisaillement : 8
  • Largeur de coupe maximale : 3200
  • Résistance de la plaque de cisaillement : 450
  • angle de cisaillement : 1,5
  • Course maximale de la butée arrière : 600
  • garantie : 12 mois
  • Service après-vente : assistance en ligne
  • Emplacement du service local : aucun
  • Certificat : CE ISO
