Presse plieuse en métal Wc-63t/3200 Machine à cintrer les tôles Cnc Presse plieuse hydraulique

Description du produit

Presse plieuse Presse plieuse en métal WC-63T/3200 Machine à cintrer les tôles Cnc Presse plieuse hydraulique

Modèle : KCN-6332

Commande CNC 2 axes (X, Y,)

X : Backgauge avant et arrière ; Y : coup de bélier

W : Couronnement de la table de travail (en option)

Principales fonctions et caractéristiques

1. Structure globale soudée et traitée.

2. Haute résistance mécanique et forte rigidité.

3. Ram course hydraulique s'approchant vers le bas, stable et fiable.

4. E21 peut contrôler le mouvement de la course du vérin et de la butée arrière, obtenant un positionnement efficace et très précis.

5. Compensation de coin sur le serrage du poinçon supérieur.

6. Fixation simplifiée des lames supérieures avec des cales de micro-ajustement, pour une utilisation facile et une grande précision.

7. 2 bras de support de feuille avant coulissants montés sur la fente en T du lit.

8. Matrice multi-V solide à quatre faces.

9. Hydraulique stable et fiable approuvée.

10. Arrêtez les doigts avec le milscale pour la machine à cintrer les plaques.

Paramètres techniques

Non.	Article	Paramètre	Unité
1	Pression nominale	630	KN
2	Longueur du tableau	3200	millimètre
3	Course max. du curseur	120	millimètre
4	Hauteur de fermeture max.	350	millimètre
5	Entre colonnes	2600	millimètre
6	Profondeur de gorge	250	millimètre
7	Puissance du moteur principal	5.5	kW
8	Vitesse de descente	120	mm/s
9	Vitesse de pressage	10	mm/s
10	Vitesse de retour	90	mm/s
11	Axe de contrôle	X Y	/
12	Course de l'axe X	500	millimètre
16	Bouchons de butée arrière	2	/
17	Dimension hors tout	3500L	millimètre
		W 1500	millimètre
		H 2300	millimètre
18	Poids de la machine	5000	KG

Images détaillées

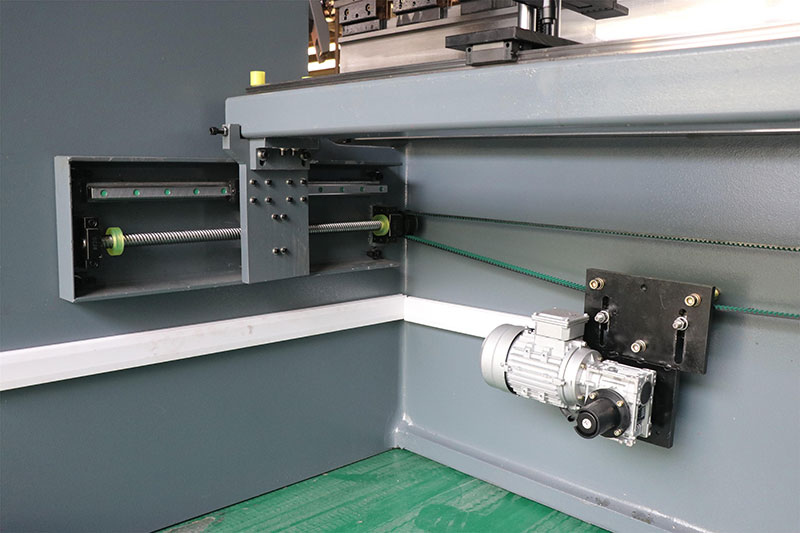

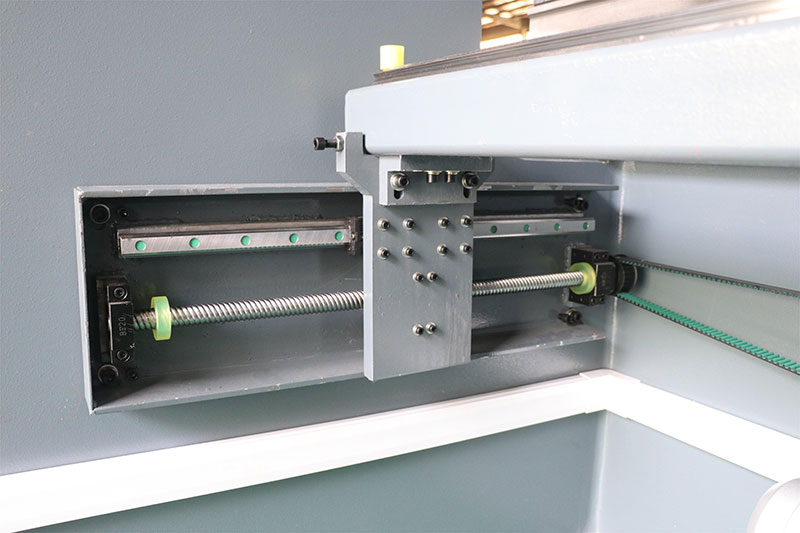

Butée arrière avec vis à billes et guide de chemise

Réglage multifonction de la molette de serrage.

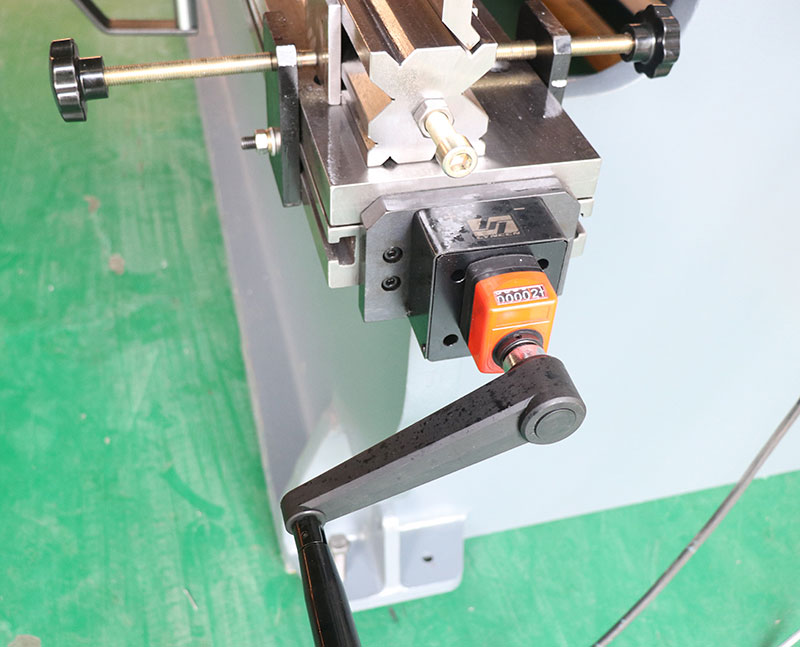

Couronnement manuel de la table (facultatif)

Marque allemande de moteur principal Siemens.

Pompe Sunny de marque USA.

Vanne Rexroth de marque allemande.

Serrage rapide de style européen

Le guidage utilise le laiton, résistant à l'usure, longue durée de vie.

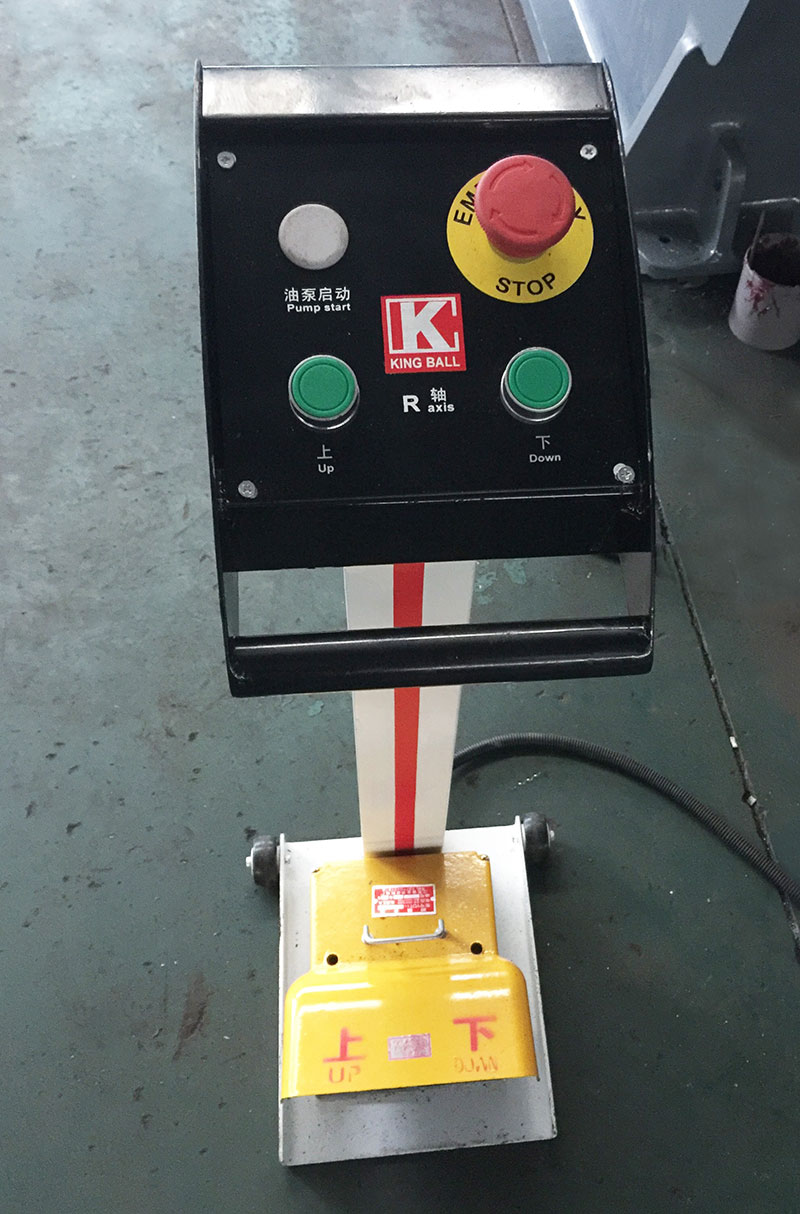

Interrupteur à pédale avec arrêt d'urgence, fonctionnement sûr, base à roulettes facile à déplacer.

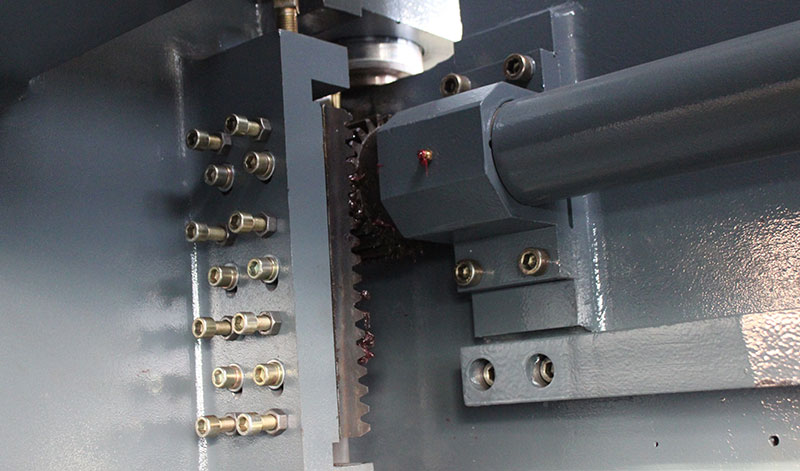

La barre de torsion est synchronisée avec la crémaillère. ram vers le bas rapide, facile à régler les deux côtés de la synchronisation.

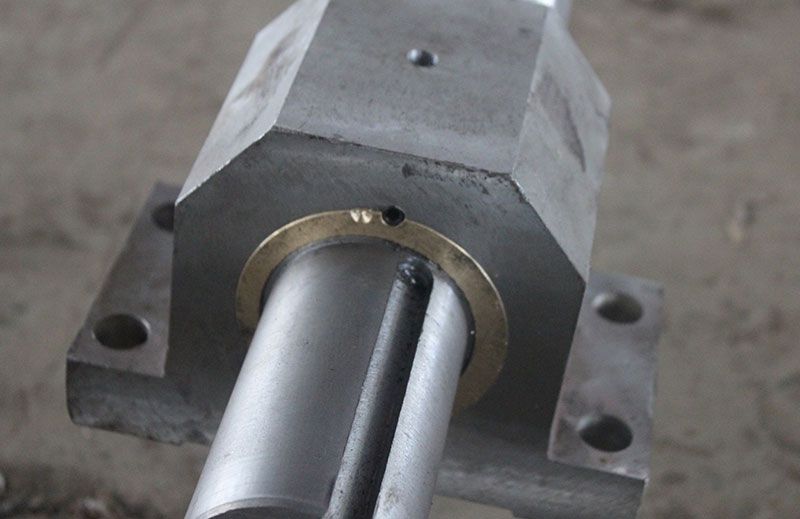

Le connecteur utilise du laiton résistant à l'usure.

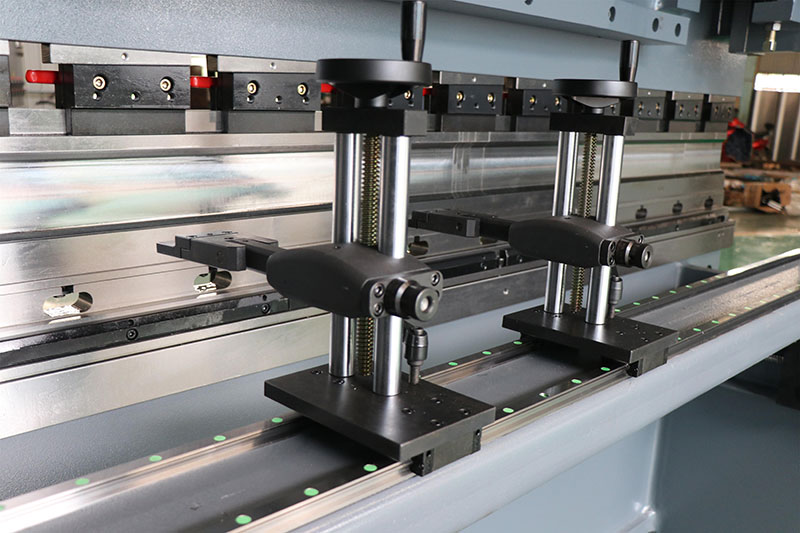

Le bouchon de haut en bas par manuel, se déplace à gauche et à droite sur deux guides linéaires.

Paramétrage principal

Nom	Producteur
Contrôleur CNC	E21 Estun Chine Marque
Moteur principal	Marque Siemens Allemagne
Composants électriques	Marque Schneider France
Pompe à engrenages	Marque américaine ensoleillée
Bague d'étanchéité	Marque NOK Japon
Système hydraulique	Marque allemande Boschrexroth
Vis à billes, guide linéaire	Marque HIWIN Taïwan
Connecteur de tube	Marque EMB Allemagne
Entraînement à fréquence variable	Marque Shihlin Taïwan

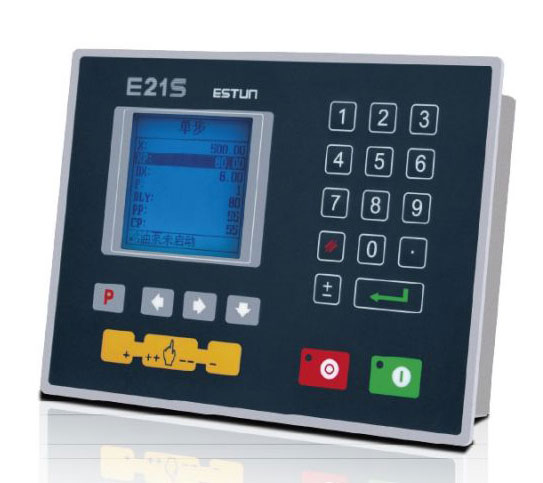

Contrôleur E21 NC

Butée arrière et contrôle des blocs

Commande pour moteurs à courant alternatif généraux, variateur de fréquence Positionnement intelligent

Compteur de stock Réglage du temps de maintien/décompression

Mémoire de programme jusqu'à 40 programmes Jusqu'à 25 étapes par programme

Positionnement d'un côté Fonction de rétraction

Une clé de sauvegarde/restauration des paramètres mm/pouce

Chinois/Anglais

Les accessoires standard sont dans le ci-dessous:

• Boulon d'ancrage
• Écrou hexagonal
• Bague d'étanchéité
• Joint
• Pistolet à graisse
• clé Allen
• Interrupteur au pied
• Bras de support avant
• Clé du coffret électrique, clé du panneau de commande
• Manuels d'utilisation

Notre service

Service avant-vente :

1. aide à l'enquête et au conseil
2. prise en charge des tests d'échantillons
3. visitez notre usine

Services après-vente:

1. Période de garantie de 2 ans
2. formation à l'installation et à l'utilisation de la presse plieuse
3. ingénieurs disponibles pour entretenir des machines à l'étranger

Détails

• Course du curseur (mm) : 120 mm
• Niveau automatique : Entièrement automatique
• Profondeur de gorge (mm) : 300 mm
• Type de machine : barre de torsion
• Longueur de la table de travail (mm) : 3200 mm
• Largeur de la table de travail (mm) : 200 mm
• Condition: Nouveau
• Matériau/métal traité : laiton/cuivre, acier inoxydable, alliage, acier au carbone, aluminium.
• Automatisation : Automatique
• Services supplémentaires : Usinage
• Année : 2022
• Poids (KG): 5000
• Puissance du moteur (kw) : 5,5 kw
• Principaux arguments de vente : Facile à utiliser
• Garantie : 2 ans
• Industries applicables : ateliers de réparation de machines, usine de fabrication
• Emplacement de la salle d'exposition : Aucun
• Type de commercialisation : Nouveau produit 2020
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 2 ans
• Composants principaux : moteur
• Couleur : Facultatif
• Système de contrôle : E21S
• Hauteur ouverte : 350 mm
• Tension : 220 V/380 V/415 V/440 V/personnalisé
• Dimensions : 3500*1500*2300mm
• Article: Marche de pliage de presse plieuse
• Moteur principal : Siemens Allemagne
• Système hydraulique : Boschrexroth
• Pompe à engrenages : Ensoleillé
• Pression nominale (kN) : 630 kN
• Certificat : ce
• Service après-vente fourni : installation, mise en service et formation sur le terrain, service de maintenance et de réparation sur le terrain, support technique vidéo, support en ligne
• Service après garantie : support technique vidéo, support en ligne, pièces de rechange, service de maintenance et de réparation sur le terrain
