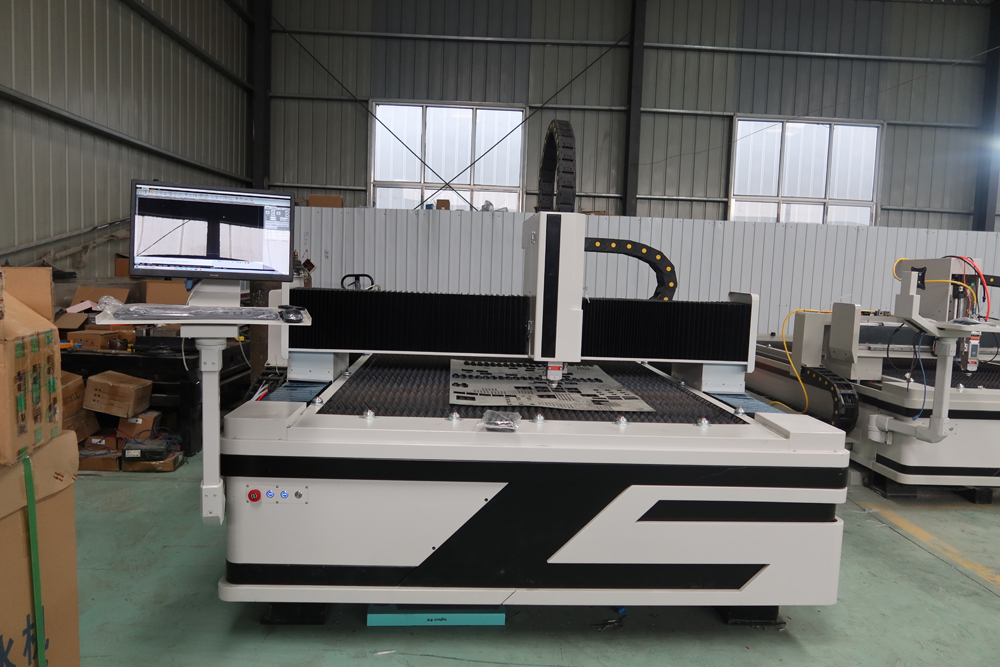

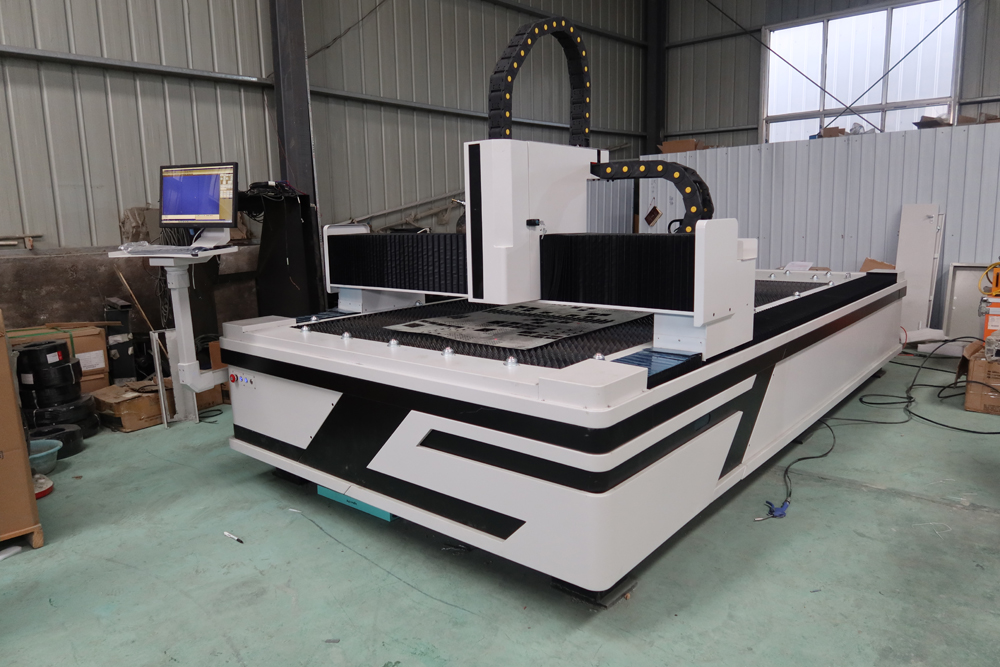

Carbone 2000w d'acier inoxydable de métal de découpage de laser de fibre de haute précision

Caractéristique principale

1. La machine de découpe laser à fibre utilise un laser à fibre avancé pour produire un faisceau laser à haute densité d'énergie et se rassemble sur la surface de la pièce, de sorte que la zone de la pièce éclairée par le point de mise au point ultra-fin soit instantanément fondue et vaporisée, grâce au système mécanique à commande numérique. La coupe automatique est obtenue en déplaçant la position d'éclairage du spot.

2. La machine de découpe laser à fibre adopte un type de structure à portique, un entraînement bilatéral avec crémaillère, avec une structure stable, une bonne rigidité et une vitesse élevée.

3. La machine de découpe laser à fibre est une pièce soudée avec plusieurs traitements de vieillissement. Les pièces de transmission telles que le réducteur, le rail de guidage et la crémaillère sont toutes des marques bien connues importées.

4. La structure globale du portique et le mode de transmission de la crémaillère et du pignon assurent l'équipement. Positionnement à grande vitesse, réponse dynamique rapide et bonne stabilité

Champs applicables

La machine est largement appliquée dans le traitement de la tôle, l'aviation, l'aérospatiale, l'électronique, les appareils électriques, les accessoires de métro, l'automobile, les machines, les pièces de précision, les navires, les équipements métallurgiques, les ascenseurs, les appareils électroménagers, les cadeaux artisanaux, le traitement des outils, la décoration, la publicité, le métal. transformation et autres Industrie manufacturière et de transformation.

Matériaux applicables

L'équipement de découpe laser à fibre convient à la découpe de métaux avec des tôles d'acier inoxydable, des tôles d'acier doux, des tôles d'acier au carbone, des tôles d'acier allié, des tôles d'acier à ressort, des tôles de fer, du fer galvanisé, des tôles galvanisées, des tôles d'aluminium, des tôles de cuivre, des tôles de laiton et des tôles de bronze. , Plaque d'or, plaque d'argent, plaque de titane, tôle, plaque de métal, tubes et tuyaux, etc.

Paramètres

Modèle	RAYMAX-F1530
Plage de traitement maximale	3000*1500mm
Table de travail	Dent de scie
Système laser	MAX / RAYCUS / IPG
Puissance laser	1000W/1500W/2000W/3000W
Épaisseur de coupe	Dépend de la matière
Mode conduite	Entraînement par servomoteur, rail de guidage PMI YYC crémaillère et pignon
Longueur d'onde laser	1060-1080nm
Précision de positionnement	±0.03mm
Précision de repositionnement	±0.01mm
Largeur de ligne minimale	±0.02mm
Moyens de refroidissement	Eau froide
Source de courant	380V / 50Hz
Taille de l'appareil	4.4X2.3X1.8M
Poids brut	2700KG

Source laser - MaxMax : le laser à fibre est le leader mondial du laser à fibre qui produit 70 % de la source laser à fibre de la Chine. Le Max. Les lasers à fibre sont des lasers à fibre efficaces, fiables et sans entretien. Il a une conception super compacte avec la source laser logée dans une armoire hermétiquement scellée pour un fonctionnement étanche à la poussière.

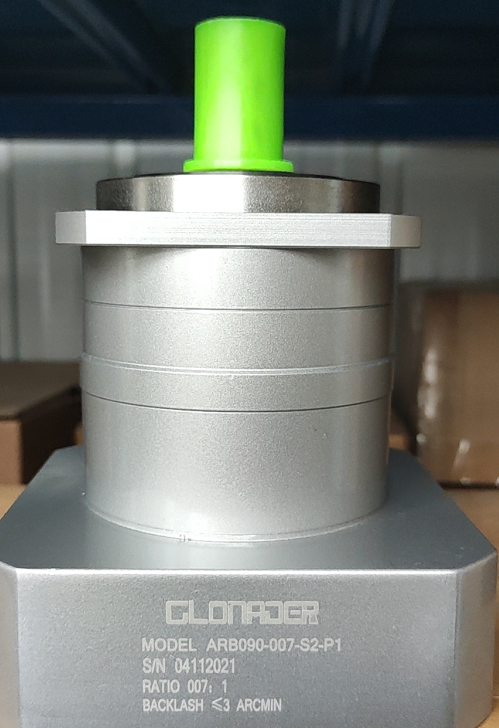

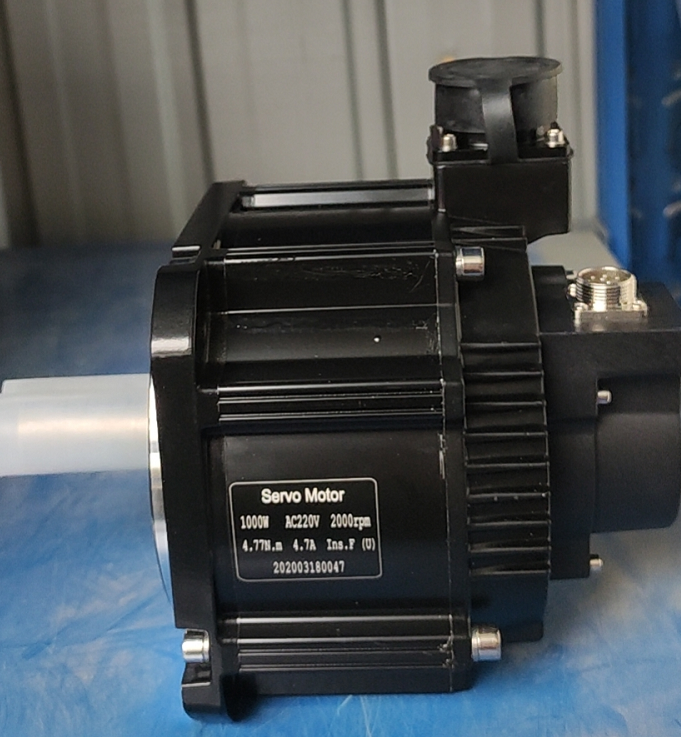

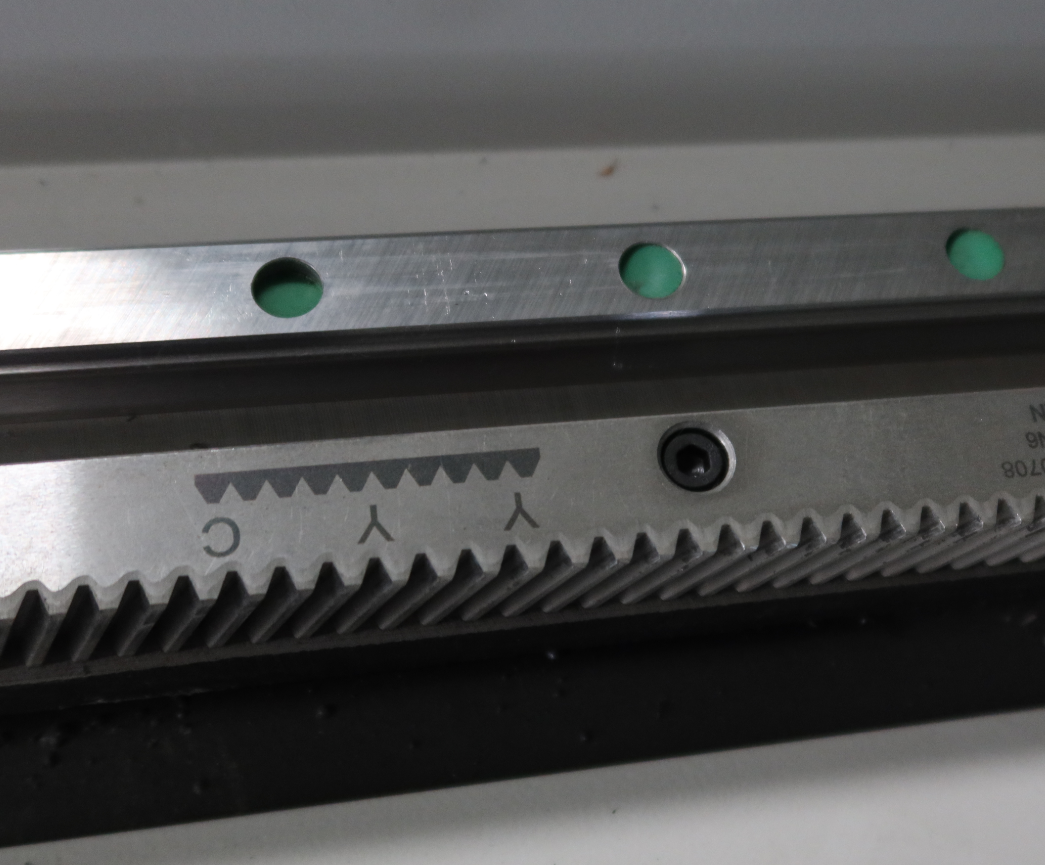

Transmission : servomoteur, réducteur de vitesse, crémaillère YYC, rail de guidage PMI ; Les servomoteurs et entraînements Senchuan avec une vitesse rapide et une stabilité des performances. Le système de transmission linéaire comprend une crémaillère hélicoïdale YYC et des guides linéaires PMI qui améliorent la précision et l'efficacité. L'avantage de la légèreté, de la rigidité élevée et de la conception modulaire offre une stabilité à long terme et une efficacité accrue.

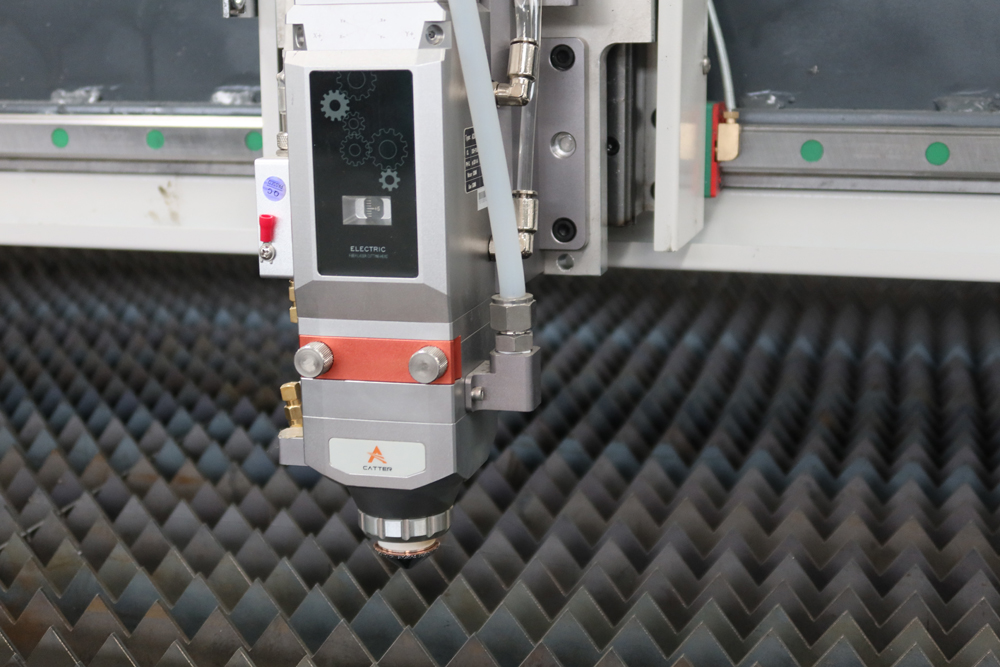

Tête de coupe-Au3Tech : la tête de coupe laser en métal à mise au point automatique de bureau A200E, série A-cutter de marque allemande, est conçue pour une puissance laser inférieure à 2000 W, ce qui est une merveilleuse solution pour une puissance moyenne de coupe à mise au point automatique à plat au laser lorsque vous travaillez avec une carte de contrôle de mouvement MCC. série et logiciel de découpe série SC. Conception anti-poussière de haute qualité, pièces usinées avec précision.

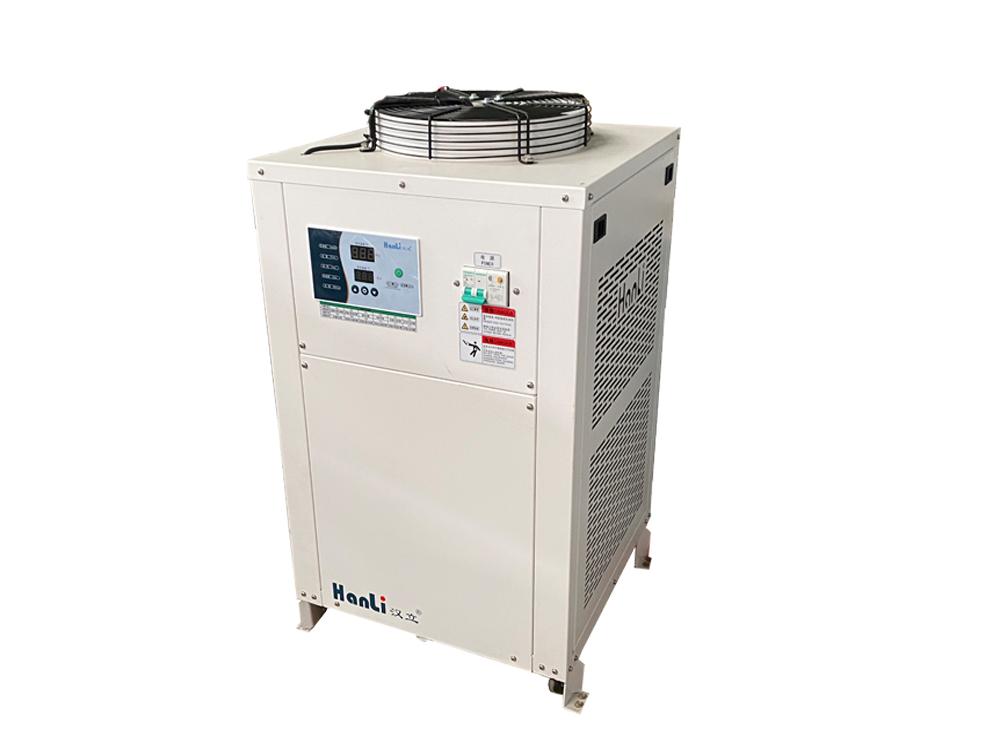

Refroidisseur d'eau: Refroidisseur Wuhan hanliMarque: refroidisseur wuhan hanli Refroidissement du laser et de la tête de coupe Double température et double contrôle

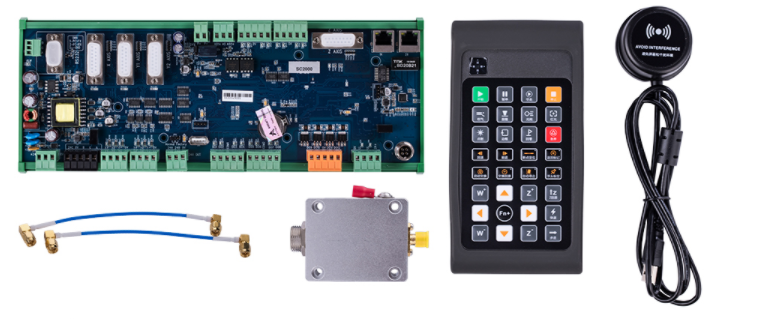

Contrôleur CNC-Au3Tech : les opérations sont simples, avec de puissantes fonctions CAM basées sur la conception CAO automatique, prennent en charge l'importation graphique, les dessins graphiques, l'édition graphique, etc. Fonction de ligne de plomb puissante, prend en charge différentes façons de diriger la ligne. Prise en charge de la découpe ou du marquage multicouches et d'autres types de procédés de traitement. Prend en charge le suivi de la position de panne / avant / arrière et ainsi de suite. Alarme en temps réel, stable et fiable, prend en charge la mesure des erreurs de fonctionnement, il peut vérifier l'erreur entre l'obit en cours d'exécution et l'erreur graphique.

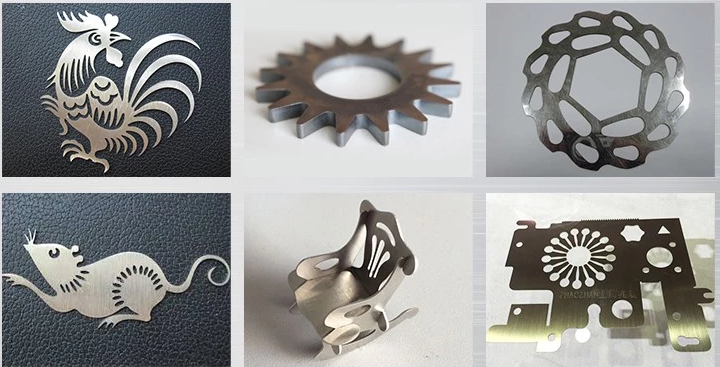

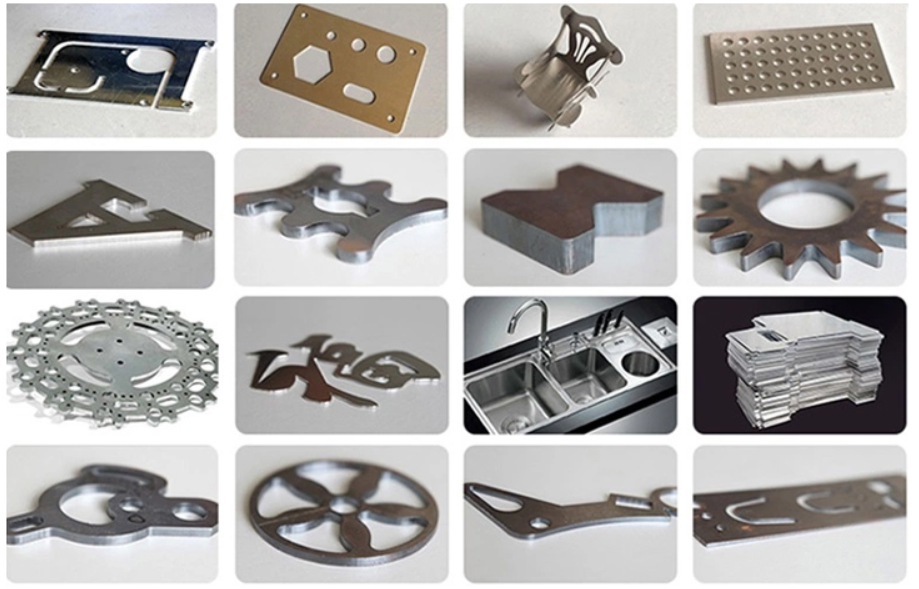

Exemple de spectacle

Détails

• Application : DÉCOUPE AU LASER
• Matériel Applicable: Métal, Autre
• Condition: Nouveau
• Type de laser : Laser à fibre
• Zone de coupe : 3000*1500mm
• Vitesse de coupe : Dépend du matériau
• Format graphique pris en charge : AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Épaisseur de coupe : Dépend du matériau
• CNC ou non : oui
• Mode de refroidissement : REFROIDISSEMENT À L'EAU
• Logiciel de contrôle : logiciel SC2000
• Lieu d'origine : Shandong, Chine
• Marque de source laser: MAX
• Marque de la tête laser : Au3Tech
• Marque de servomoteur : Delta
• Marque de rail de guidage : PMI
• Marque du système de contrôle : Au3Tech
• Poids (KG) : 2700 KG
• Principaux arguments de vente : automatique
• Garantie : 2 ans
• Industries applicables : hôtels, magasins de matériaux de construction, vente au détail, autres
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 2 ans
• Composants principaux : source laser, transmission, tête de coupe-Au3Tech, refroidisseur d'eau, contrôleur CNC-Au3Tech
• Mode laser : laser à fibre
• Longueur d'onde laser : 1060-1080nm
• Précision de positionnement : ±0,03 mm
• Puissance laser : 1000 W/1500 W/2000 W/3000 W.
• Précision de repositionnement : ±0,01 mm
• Largeur de ligne minimale : ±0,02 mm
• Puissance : 22 KW
• Tension de fonctionnement :: 1kw 1.5kw AC220V/50Hz/60HZ 2kw AC380V/50Hz/60HZ
• MOQ : 1 ensemble
• Certificats : ce, ISO
• Service après-vente fourni : assistance en ligne, installation sur le terrain, mise en service et formation
• Service après-vente : support technique vidéo, support en ligne
• Emplacement du service local : aucun
• Emplacement de la salle d'exposition : Aucun
• Type de commercialisation : Nouveau produit 2021
