Machine à cintrer complètement automatique de feuille de puissance élevée et machine de presse plieuse de commande numérique par ordinateur

Description des produits

La presse plieuse de la série PB est dotée d'un cadre rigide pour une déflexion minimale sous la charge. Les aciers du cadre sont d'origine allemande, contrôlés par ultrasons et en matériau ST-44. Le soudage à la machine est effectué par des appareils de soudage et des robots de soudage. Après le soudage, nous effectuons un processus de relaxation des contraintes par système de vibration. Après le processus de soulagement des contraintes, le châssis de la machine est transféré dans des centres d'usinage CNC 5 axes pour plus de précision. Toutes les surfaces de référence et les trous de connexion sont usinés. Grâce à tous ces processus, la sensibilité du cadre de la machine est protégée pour une longue durée de vie.

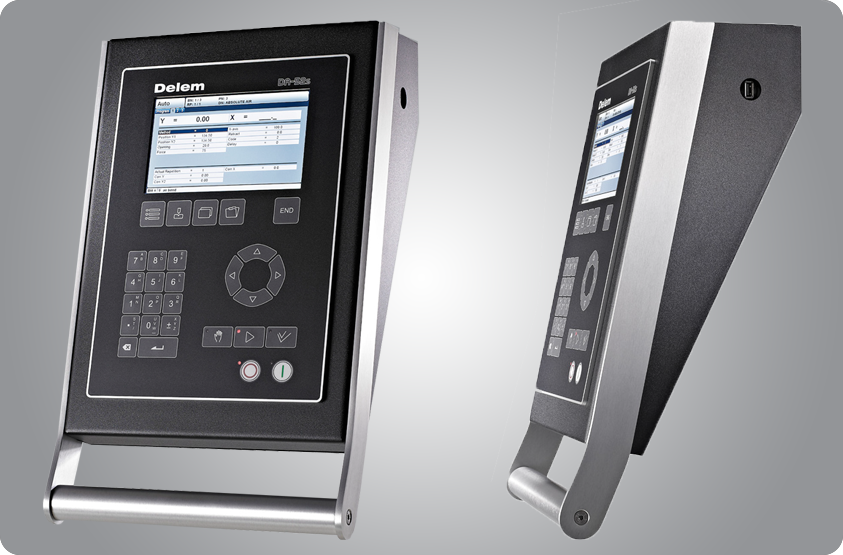

Système de contrôle CNC

1. Programmation rapide d'une page

2. Navigation par raccourci clavier

3. TFT couleur à écran large de 7"

4. Jusqu'à 4 axes (Y1, Y2 et 2 axes auxiliaires)

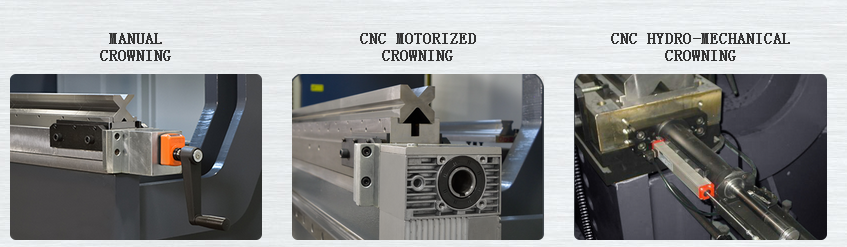

5. Contrôle du couronnement

6. Bibliothèque d'outils/matériaux/produits

7. USB, interface périphérique

8. Algorithmes de contrôle avancés de l'axe Y pour fermeture

9. Boucle ainsi que vannes à boucle ouverte10. Contrôleur basé sur panneau avec boîtier en option

Images de détails

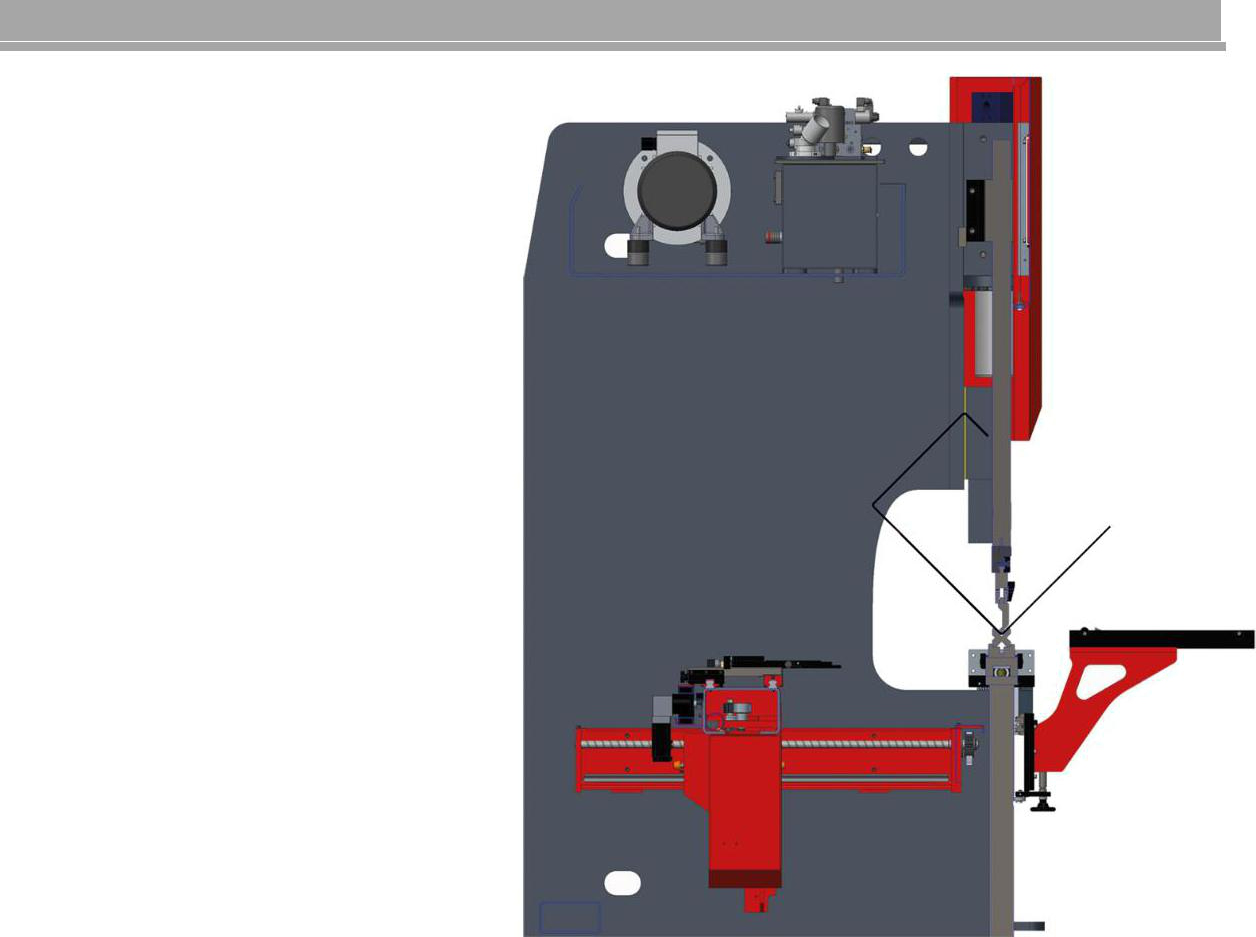

Vue latérale :

Les grandes ouvertures et courses de la série WC67K facilitent la production polyvalente de pièces nécessitant un dégagement accru pour une production rentable et facile. Cela comprend, mais sans s'y limiter, la production de boîtes à quatre côtés à section profonde. Cela offre plus de dégagement lors du pliage de pièces avec des brides plus grandes. Dans certains cas, cela permet à l'acheteur d'acheter une presse plieuse à longueur de courbure globale plus petite, une économie de coûts, car ce grand dégagement permet une grande flexion de la bride sur les dimensions de longueur de courbure globale de la machine.

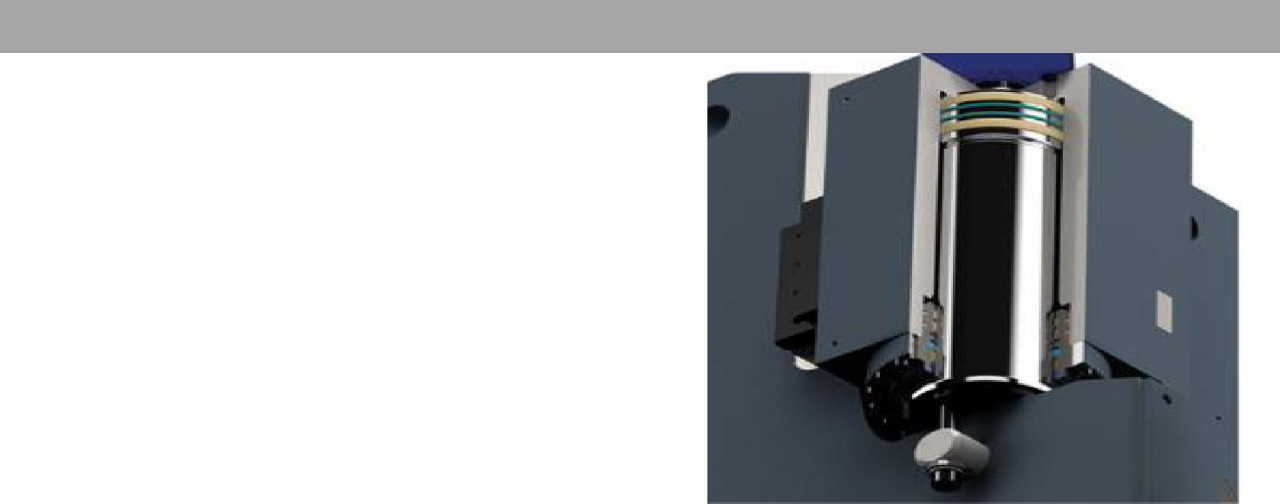

CYLINDRES DE MACHINES

Afin de permettre le basculement du vérin sans dommage, car nous utilisons des liaisons sphériques.
Ce type de connexion permet également d'absorber en douceur les forces de pointe.

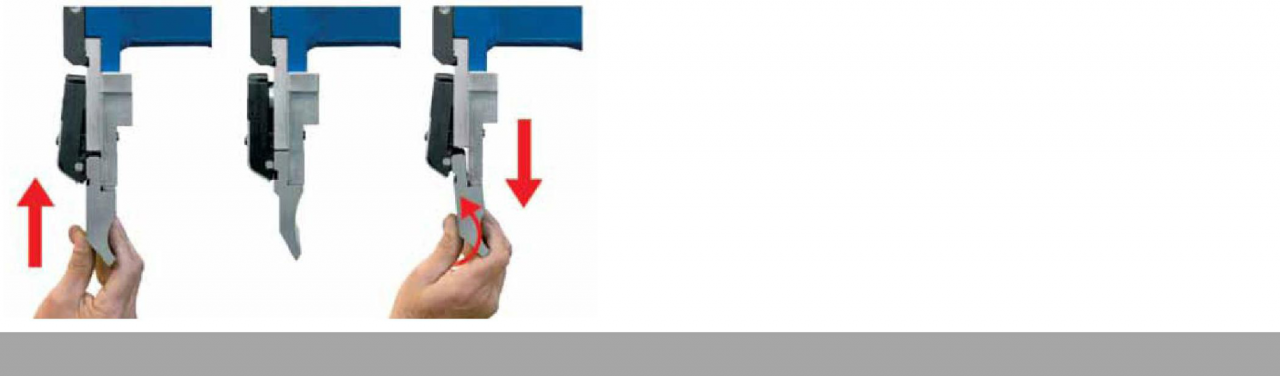

SYSTÈME SPEED GRIP

Le système de prise rapide réduit de 8,5 fois le temps passé à changer d'outil par rapport aux systèmes traditionnels.

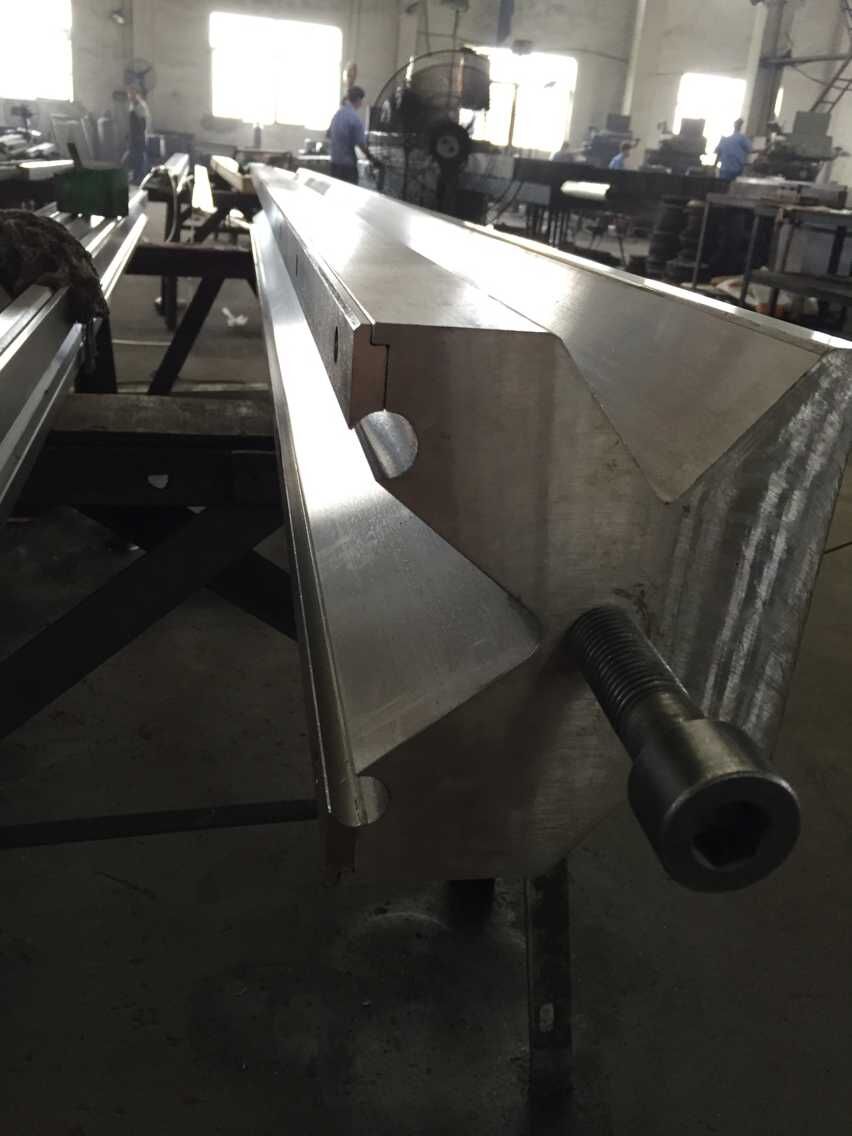

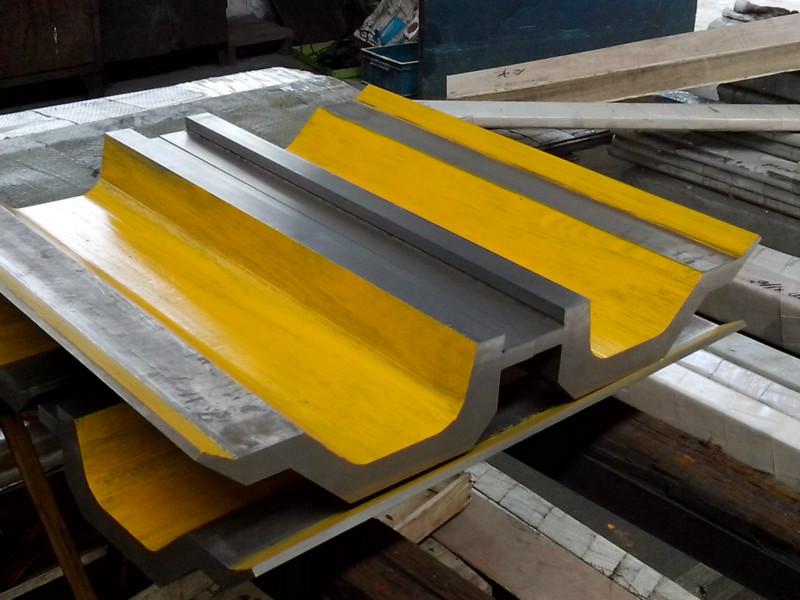

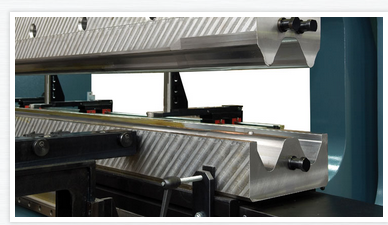

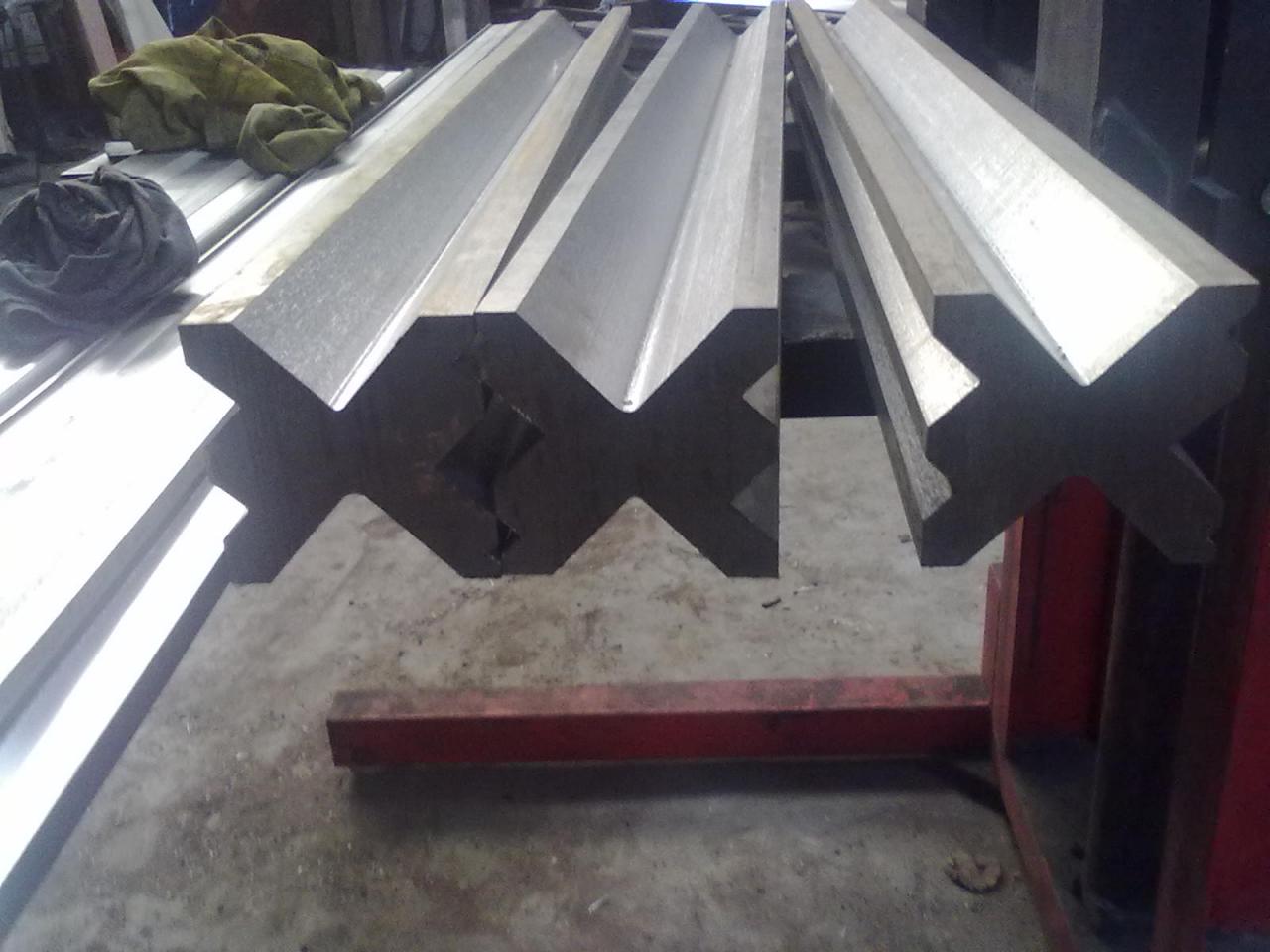

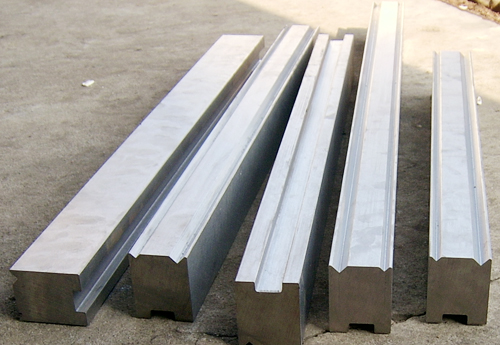

OUTILLAGE

Grand choix d'outillages, de matrices et de pièces en stock et prêts à être expédiés, y compris les outils à col de cygne, de style standard, de style américain et de style européen ; Matrices de presses plieuses à 4 voies, matrices multi-V, pinces rapides, jauges arrière et plus encore.

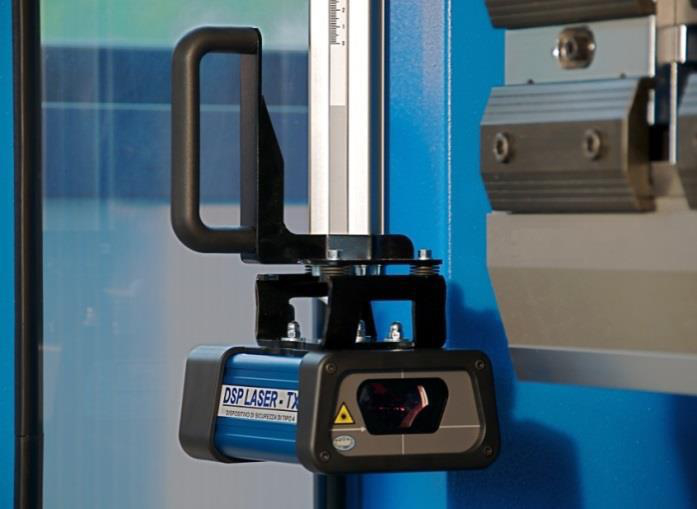

Systèmes de sécurité laser

* Modèle de protection de grille d'outillage innovant
* Fonctionnement entièrement contrôlé par pédale

◦ fonction de pliage de pièce en forme de boîte

◦ Contrôle de processus breveté de type 4

◦Technologie de sécurité innovante

◦calibrage automatisé de l'outillage.

◦Plier une boîte sans éliminer ou réduire l'efficacité du système de sécurité.

◦ Vitesse lente minimale lors du pliage d'un matériau plat grâce à une disposition spéciale des faisceaux laser.

◦Surveillance supplémentaire de la machine (boutons d'arrêt d'urgence et interrupteurs de verrouillage de porte)

* Contrôleur de sécurité de catégorie 4 certifié CE avec relais à guidage forcé intégrés et système de retour d'encodeur.

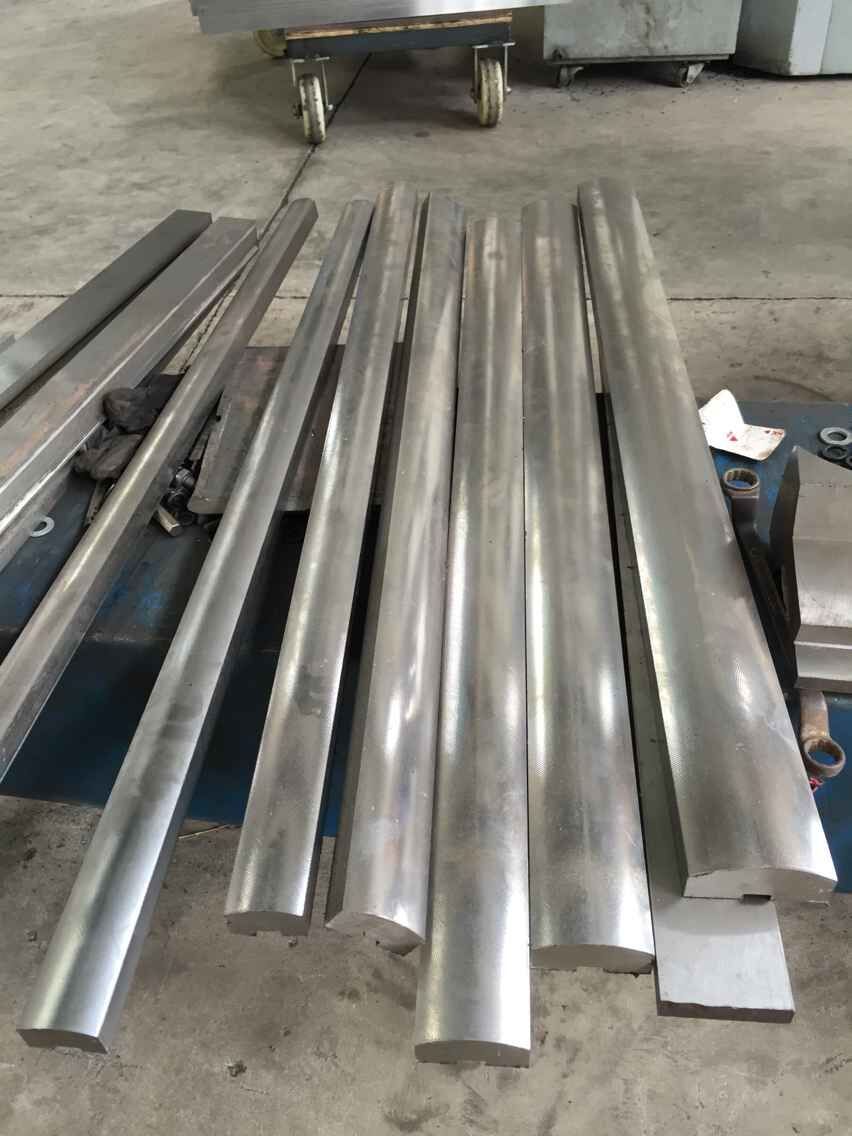

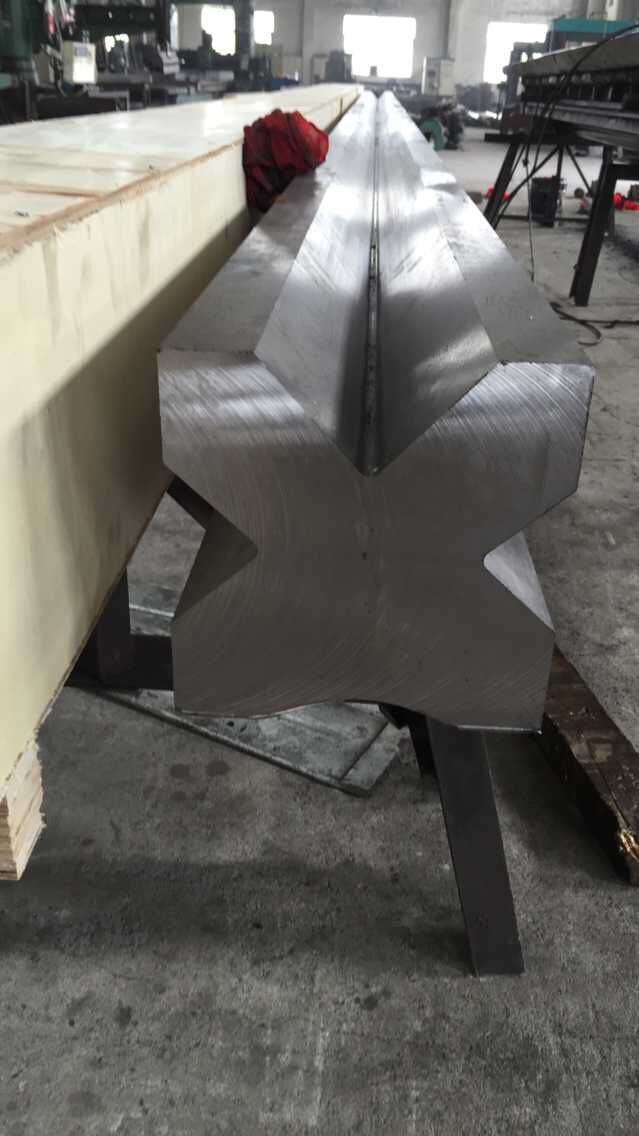

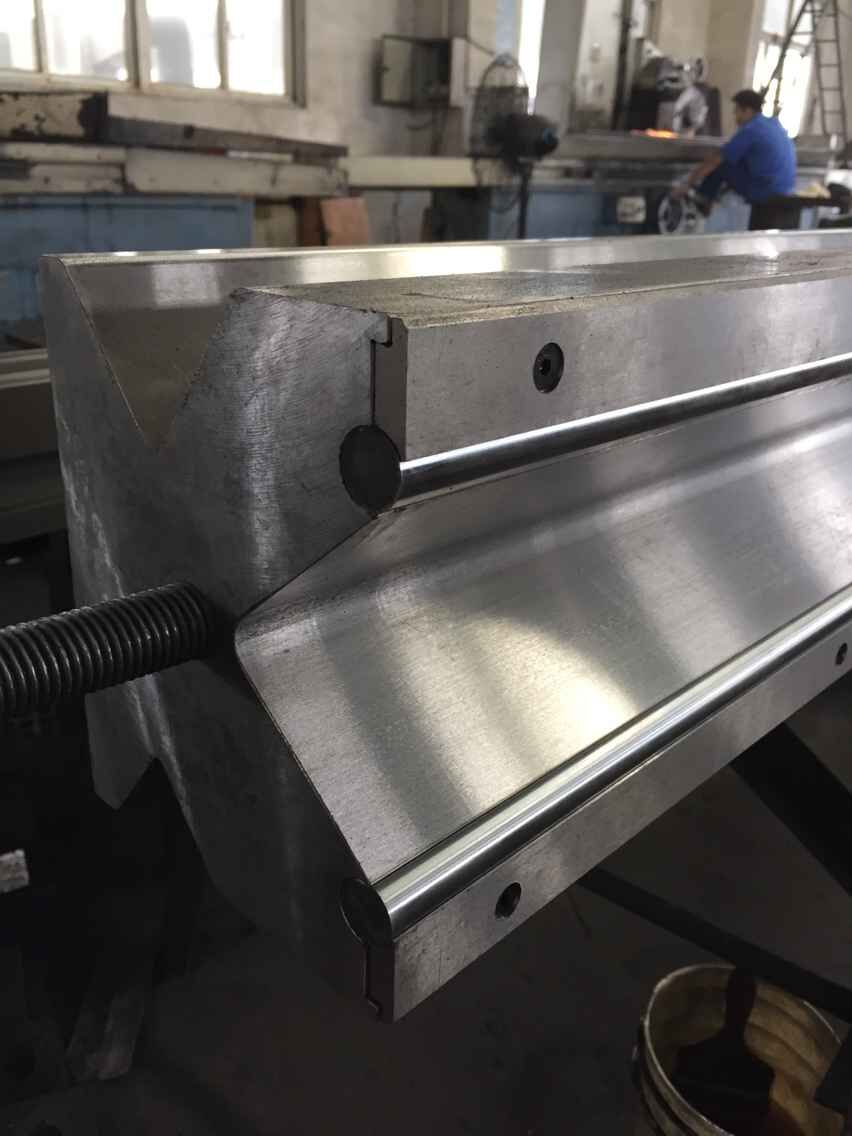

Moule mécanique :

Détails

• Course du curseur (mm) : 120 mm
• Niveau automatique : Entièrement automatique
• Profondeur de gorge (mm) : 220 mm
• Type de machine : synchronisée
• Longueur de la table de travail (mm) : 2500 mm
• Largeur de la table de travail (mm) : 120 mm
• Dimensions : 2500*1300*2210
• Condition: Nouveau
• Lieu d'origine : Anhui
• Matériau/métal traité : laiton/cuivre, acier inoxydable, alliage, acier au carbone, aluminium.
• Automatisation : Automatique
• Services supplémentaires : coupe à longueur
• Poids (KG): 4000
• Puissance du moteur (kw) : 5,5 kw
• Principaux arguments de vente : automatique
• Garantie : 2 ans
• Industries concernées : magasins de matériaux de construction, ateliers de réparation de machines, usine de fabrication, usage domestique, travaux de construction, énergie et exploitation minière, société de publicité
• Emplacement de la salle d'exposition : Aucun
• Type de commercialisation : Nouveau produit 2021
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 2 ans
• Composants principaux : roulement, moteur, récipient sous pression
• Certificat : ce
• Service après-vente fourni : pièces de rechange gratuites
• Nom du produit : WC67K 125T/2500mm
• Type : PB
• Application: Pliage de plaques en acier inoxydable
• Système de contrôle : DA52S
• Longueur de pliage : 2500 mm
• Pression nominale (kN) : 1250 kN
• Système de contrôle CNC : CNC
