Usine entièrement automatique 160 tonnes 4000 mm presse plieuse hydraulique CNC, 160 tonnes presse plieuse Ce Cert

Description des produits

Toute la structure de la presse plieuse hydraulique :

Conception totalement européenne, aspect épuré, monobloc, cadre en acier soudé rigide au moment de déflexion et à haute résistance avec le matériau ST44 A1.

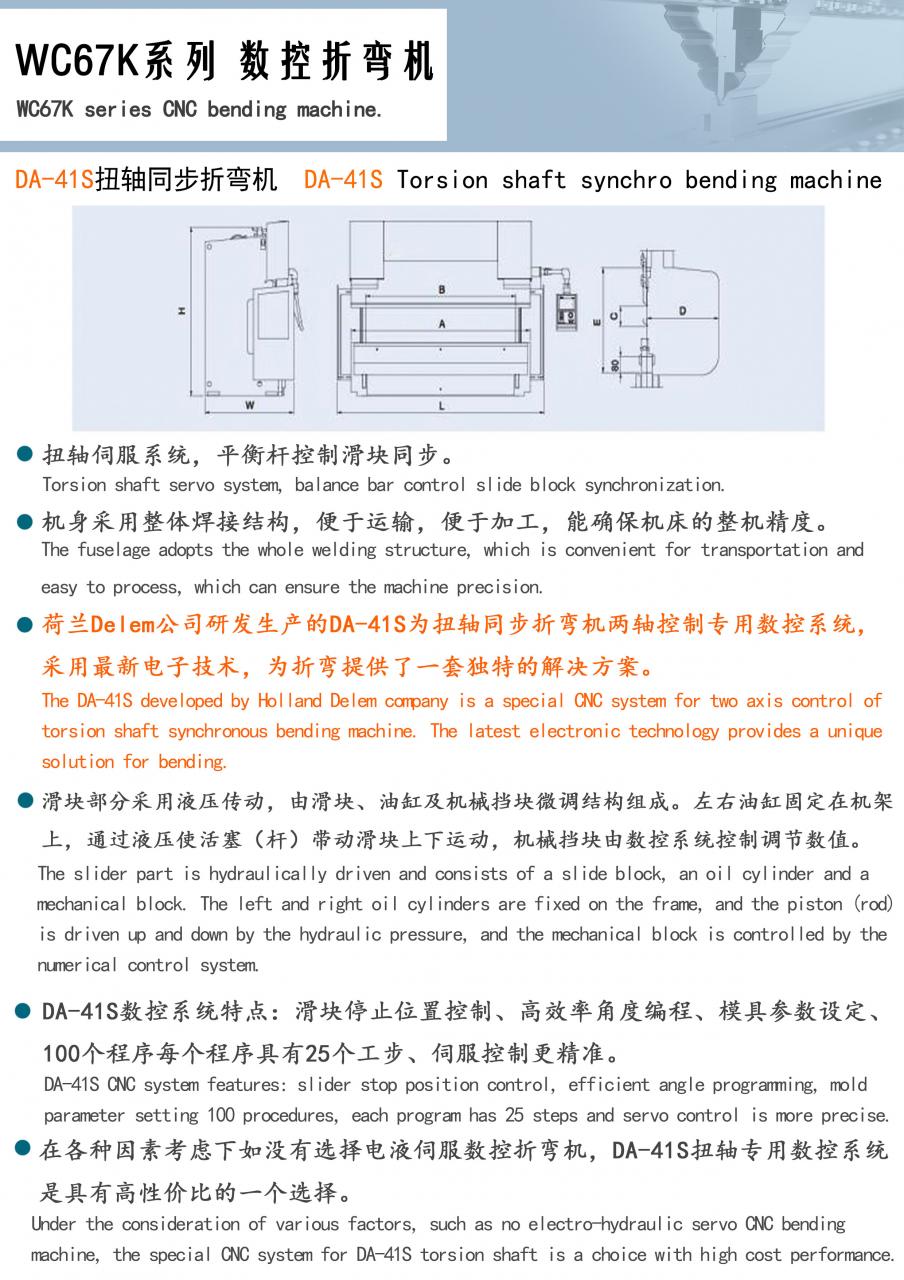

CNSanduan PRESS BRAKE intègre les commandes CNC E210 ou DELEM DA41 qui offrent non seulement un fonctionnement à sécurité intégrée des opérations vitales de la machine, mais offrent également à l'opérateur une assistance considérable dans la réalisation de l'ensemble du processus de pliage.

Haute précision, haute efficacité, opération simple et pratique, bonnes performances, prix avantageux et meilleur service.

Fournit le contrôle CNC de 2 axes standard (Y et X) avec axe R manuel.

Système hydraulique:

Adoptez un système de contrôle hydraulique intégré, plus fiable et facile à entretenir. Le système hydraulique est de Bosch -
Rexroth, Allemagne.

Des vannes Bosch – Rexroth extrêmement fiables et précises sont utilisées pour le circuit de régulation. Chaque cycle de travail complet peut être réalisé grâce au contrôle de la vanne hydraulique.

Tous les joints du cylindre sont PARKER des États-Unis, la marque la plus célèbre, de bonne qualité et de haute performance

La protection contre les débordements de surcharge est équipée d'un système hydraulique, qui peut assurer l'absence de fuite, et le niveau d'huile peut être lu ou vu directement.

Pouvoir travailler sous charge nominale en continu, travail stable et haute précision.

Système électrique et verrouillage de sécurité :

Tableau électrique avec système de refroidissement conçu pour répondre aux normes CE et composé d'équipements d'automatisation et électriques de marque SIEMENS.

Clôture de protection et verrouillage de sécurité pour assurer la sécurité de fonctionnement. Avoir un interrupteur à pédale mobile à une main, facile à
fonctionner.

Couvertures latérales avant avec interrupteurs de sécurité, protections de sécurité contre-jour (catégorie 4), pédale conforme à la réglementation CE.

La machine par la certification CE de l'Union européenne et la certification du système de qualité ISO

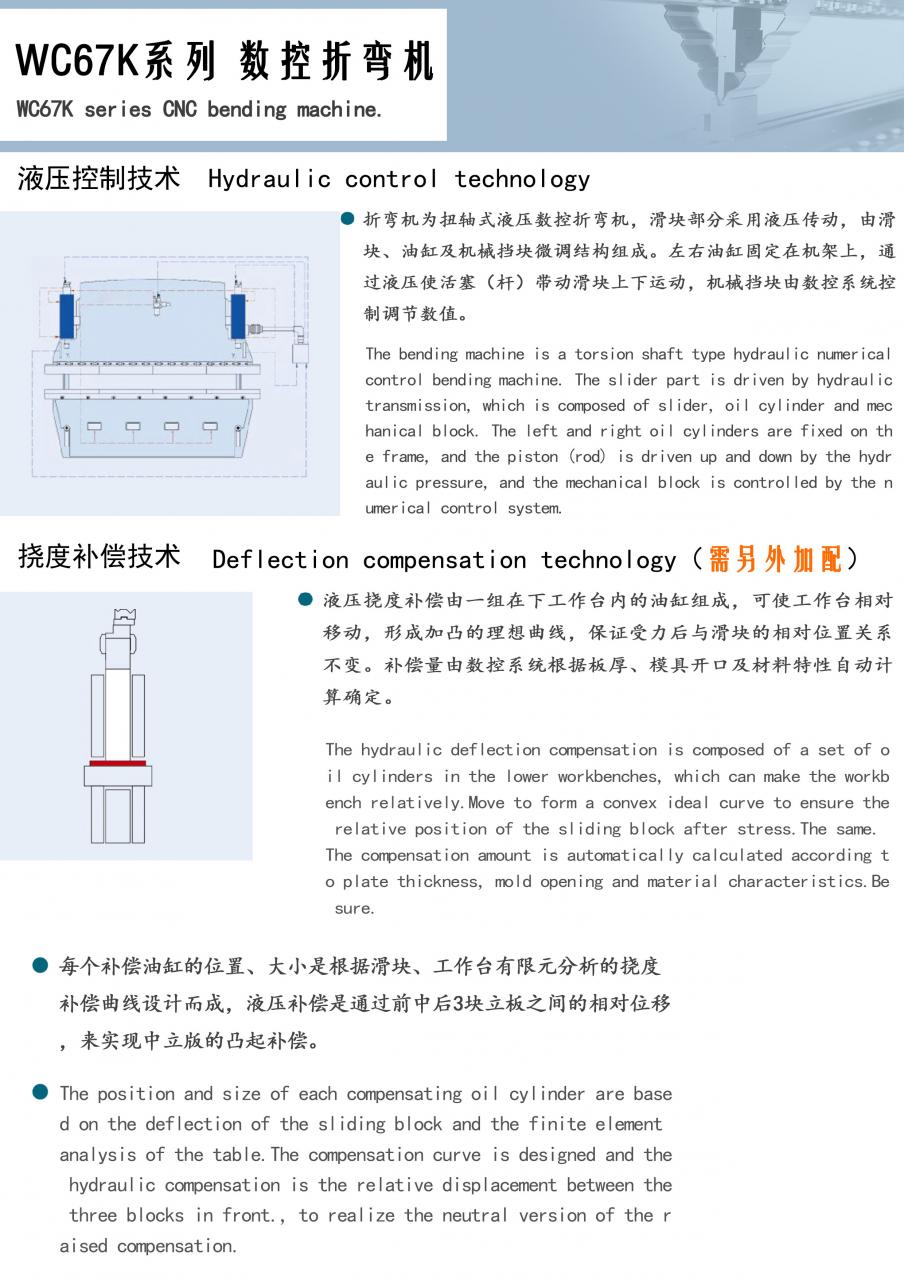

Système de contrôle synchronisé :

Système de synchronisation à glissière: adoptez un système de synchronisation à barre de torsion en acier, de structure simple et de grande précision, garantit que le parallélisme entre les poutres est utilisé pour le synchronisme.

2 extrémités de la glissière ont 2 fourches synchro qui font que le système utilise la compensation de la matrice supérieure pour améliorer la précision du freinage.

La table de travail adopte la conception particulière, réduisant efficacement la quantité de distorsion de couronnement de l'outil inférieur.

Réglage profondeur de pliage et structures RAM :

La précision de pliage et la constance de la répétabilité sont obtenues par un simple système mécanique de profondeur réglable Automatique (lecture numérique) et motorisé (Commande CNC E210 ou DA41) Réglable.

Peut déplacer le vérin lentement, ce qui permet à l'opérateur de contrôler facilement la pièce à usiner.

La surface de fixation universelle de l'outil supérieur peut répondre aux exigences de serrage de l'outil le plus éloigné.

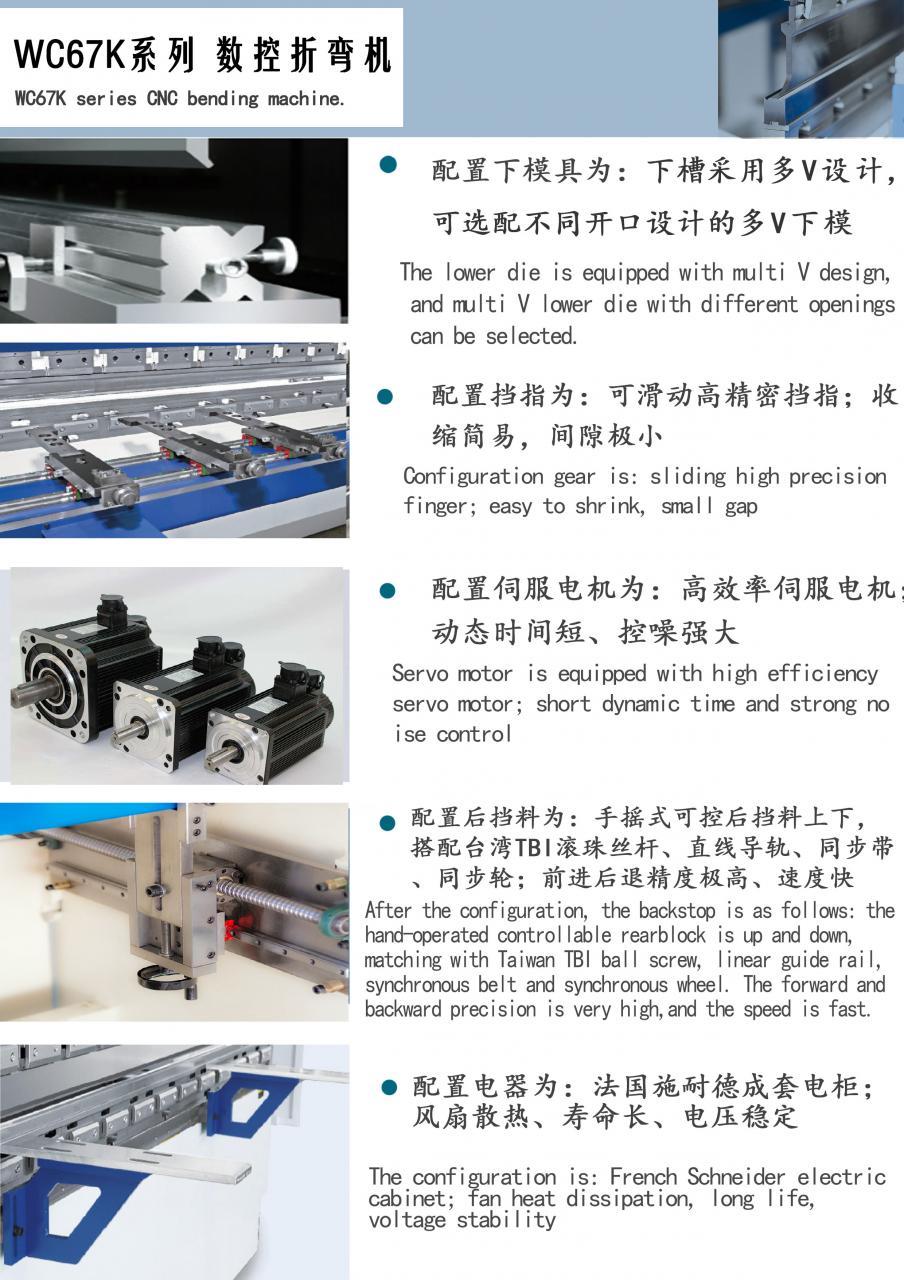

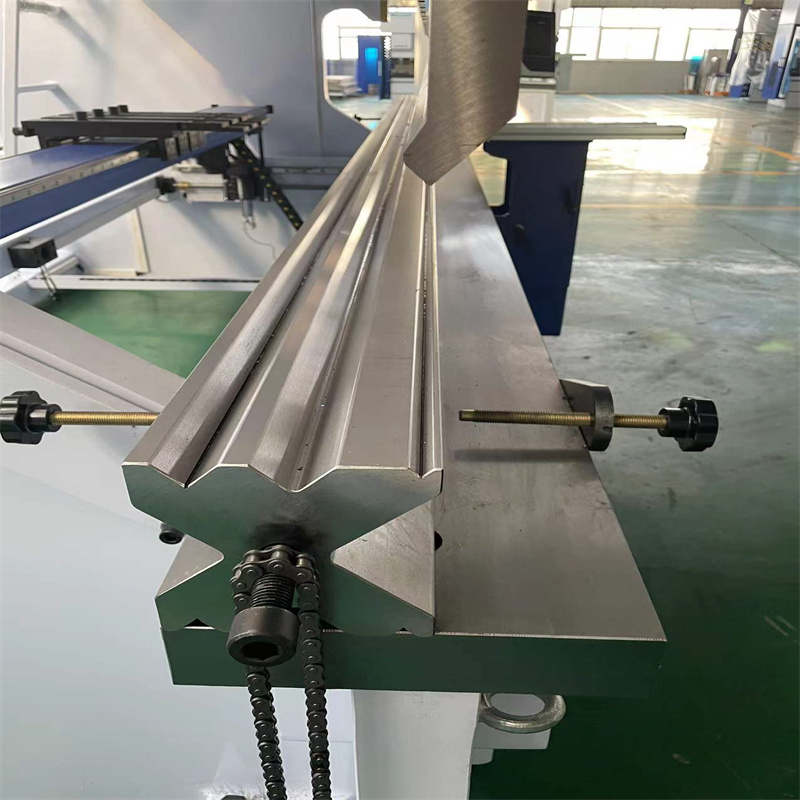

Outils supérieurs sectionnés standard trempés et rectifiés et outils inférieurs 4V-Die (sections 4x1000 mm).

Butée arrière motorisée (standard)

Système de butée arrière CNC avec axe X par axes de vis à billes entraînés par servomoteur AC et sur roulements linéaires avec une précision de 0,01 mm.

La jauge arrière a une résistance mécanique et une rigidité suffisantes avec une structure de jauge de type réservoir.

Vis à billes de haute précision et guide linéaire. Conception particulière d'arrêt de doigt, élargit la gamme de jauge arrière.

Des modèles	Pression nominale (Kn)	Longueur de Tableau (mm)	Distance Entre logement (mm)	Gorge Profondeur (mm)	Course (mm)	Ouvert Hauteur (mm)	Principal Moteur (Kw)	Poids (t)	Dimensions hors tout (LWH) (mm)
WC67K-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	3800*1650*2450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810*1750*2530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820*1800*2530
WC67K-125/4000	1250	4000	3200	400	180	440	7.5	9	4600*1800*2580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	3830*1870*2560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	4610*1920*2700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	3900*1920*2560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	4620*1950*2700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	6080*1950*2900
WC67K-250/3200	2500	3200	2700	400	200	480	15	15	3900*2150*2950
WC67K-250/4000	2500	4000	3200	400	200	480	15	16.5	4080*2150*3000
WC67K-250/5000	2500	5000	4000	400	250	560	15	17.5	5080*2200*3250
WC67K-250/6000	2500	6000	4800	400	250	560	15	20	6080*2200*3400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	4080*2200*3200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	5100*2200*3300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	6200*2200*3500
WC67K-400/4000	4000	4000	3200	400	320	630	30	25	4100*2400*3500
WC67K-400/5000	4000	5000	4000	500	320	630	30	28	5200*2600*3700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	6200*2650*4800
WC67K-500/4000	5000	4000	3200	600	320	630	37	40	4200*2800*4600
WC67K-500/5000	5000	5000	4000	600	320	630	37	45	5200*2800*4900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	6200*2800*5200
WC67K-600/5000	6000	5000	4000	600	320	630	45	58	5200*3000*5300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	6200*3000*5600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	5200*3500*5600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	6200*3500*5800
WC67K-1000/6000	10000	6000	4800	700	400	800	55	105

Détails

• Course du curseur (mm) : 250 mm
• Niveau automatique : Entièrement automatique
• Profondeur de gorge (mm) : 400 mm
• Type de machine : synchronisée
• Longueur de la table de travail (mm) : 3200
• Largeur de la table de travail (mm) : 200 mm
• Dimensions : 4000x2250x4060mm
• Condition: Nouveau
• Lieu d'origine : Anhui, Chine
• Matériau/métal traité : laiton/cuivre, acier inoxydable, acier au carbone, aluminium, PVC
• Automatisation : Automatique
• Services supplémentaires : formage final
• Année : 2021
• Poids (KG): 6000
• Puissance du moteur (kw) : 18,5 kw
• Principaux arguments de vente : prix compétitif
• Garantie : 2 ans
• Industries applicables : industrie automobile, industrie de la structure en acier, industrie électrique, industrie des pièces automobiles, industrie des ascenseurs, génie électrique, navires et conteneurs, équipement de cuisine, industrie non standard, industrie des portes en acier inoxydable
• Emplacement de la salle d'exposition : Royaume-Uni, Aucun
• Type de commercialisation : Nouveau produit 2020
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 2 ans
• Composants principaux : moteur
• Système de commande numérique par ordinateur :: E21, CT8, DA41S, DA52S, DA53T, DA58T, DA66T, CT12
• Mot-clé :: Appuyez sur le frein
• Matière première :: Roulement de feuille/plaque
• Type :: Outils de cintrage hydrauliques
• Axe de contrôle CNC :: Y1 Y2 X/Y1 Y2 X Couronnement de l'axe W
• Composants électriques :: Schneider Electrical du français
• Puissance du moteur :: Siemens d'Allemagne
• BackGauge & RAM Drive :: Onduleur de Schneider Electrical
• Vis à billes/tige polie :: HIWIN de la marque TaiWan
• Couleur :: Facultatif
• Certificat : ce
• Service après-vente fourni : support technique vidéo, support en ligne
• Service après-vente : support technique vidéo, support en ligne
