Delem Da66t 125 3 + 1 4 + 1 6 + 1 8 + 1 Presse plieuse hydraulique CNC pour le pliage de plaques métalliques

Information produit

Cette machine est une nouvelle machine à cintrer CNC lancée par RAYMAX en 2020 et convient aux fabricants ayant des exigences élevées en matière de précision et de performances en termes de coûts. La machine est notre modèle le plus populaire en termes de volume et un véritable bourreau de travail, qui est construit avec des pièces de haute qualité et offre une fiabilité sérieuse. La technologie de synchronisation Y1 et Y2 garantit des vitesses d'approche, de virage et de retour élevées. Sa capacité de longueur de flexion et sa plage de pression peuvent être personnalisées pour répondre à diverses exigences de production.

Conception scientifique

1, mouvement synchrone des axes Y1 et Y2 chacun contrôlé par un cylindre indépendant

2, possibilité d'ajouter des options et des mises à niveau sur la configuration, à un stade ultérieur

Respectueux de l'environnement

Faible bruit pendant l'attente et descente rapide (moins de 25 décibels), pression et retour, car la pression dans le système hydraulique est le contrôle en boucle fermée du servomoteur principal. Consommation d'énergie inférieure à celle de la machine générale de 60 % grâce à l'utilisation d'un servomoteur.

Performances stables et durables du corps de la machine

1, le soudage intégré du châssis de la machine.

2，Le châssis de la machine formé par le centre d'usinage tridimensionnel CNC en un seul processus, qui assure le parallélisme et la verticalité de chaque surface de montage.

3，Laminage de contrainte interne par trempe.

4, grenaillage pour éliminer la rouille et le traitement antirouille.

1. Système de contrôle : DA52s (Cybelec CT8 en option de Suisse)

Programmation rapide d'une page

• Navigation par raccourci clavier

• TFT couleur VGA de 7 pouces

• Jusqu'à 4 axes (Y1, Y2 et 2 axes auxiliaires)

• Contrôle du couronnement

• Bibliothèque d'outils/matériaux/produits

• USB, interface périphérique

•Les fonctions de commande de base de la machine sont l'axe Y1 Y2 XR.

• Algorithmes de contrôle avancés de l'axe Y pour les vannes en boucle fermée et en boucle ouverte

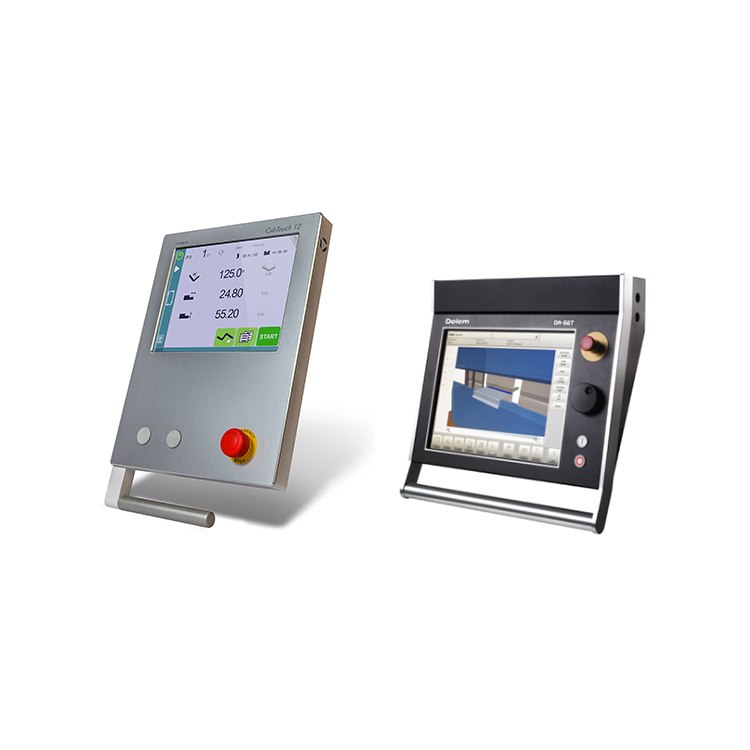

Système de contrôle en option：

(DA66T DA69T / Cybelec CT8 CT12 de Suisse)

Axe optionnel (3 1/4 1/6 1/8 1)

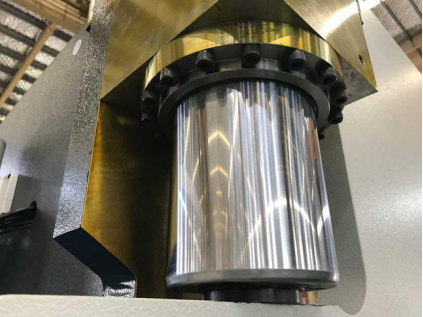

2. Cylindre
En tant que marque haut de gamme chinoise, elle a une durée de vie de plus de 10 ans

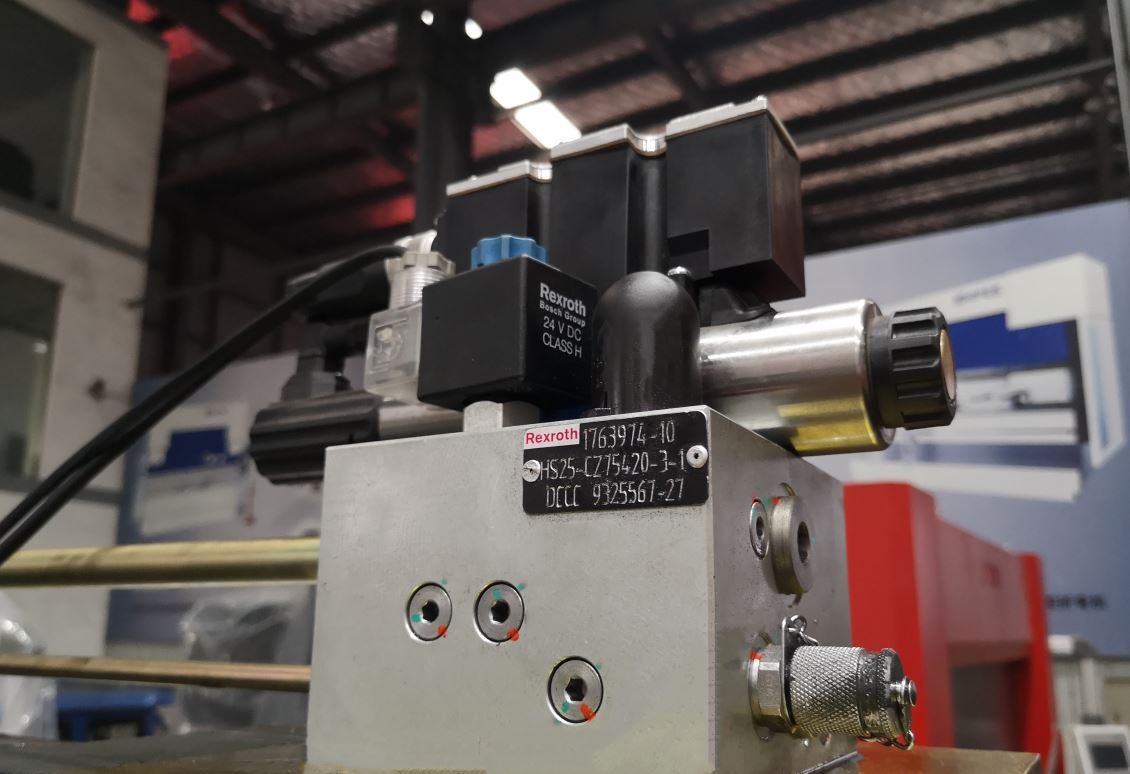

3. Vanne proportionnelle
La vanne proportionnelle régule avec précision les mouvements Y1 Y2 aixs

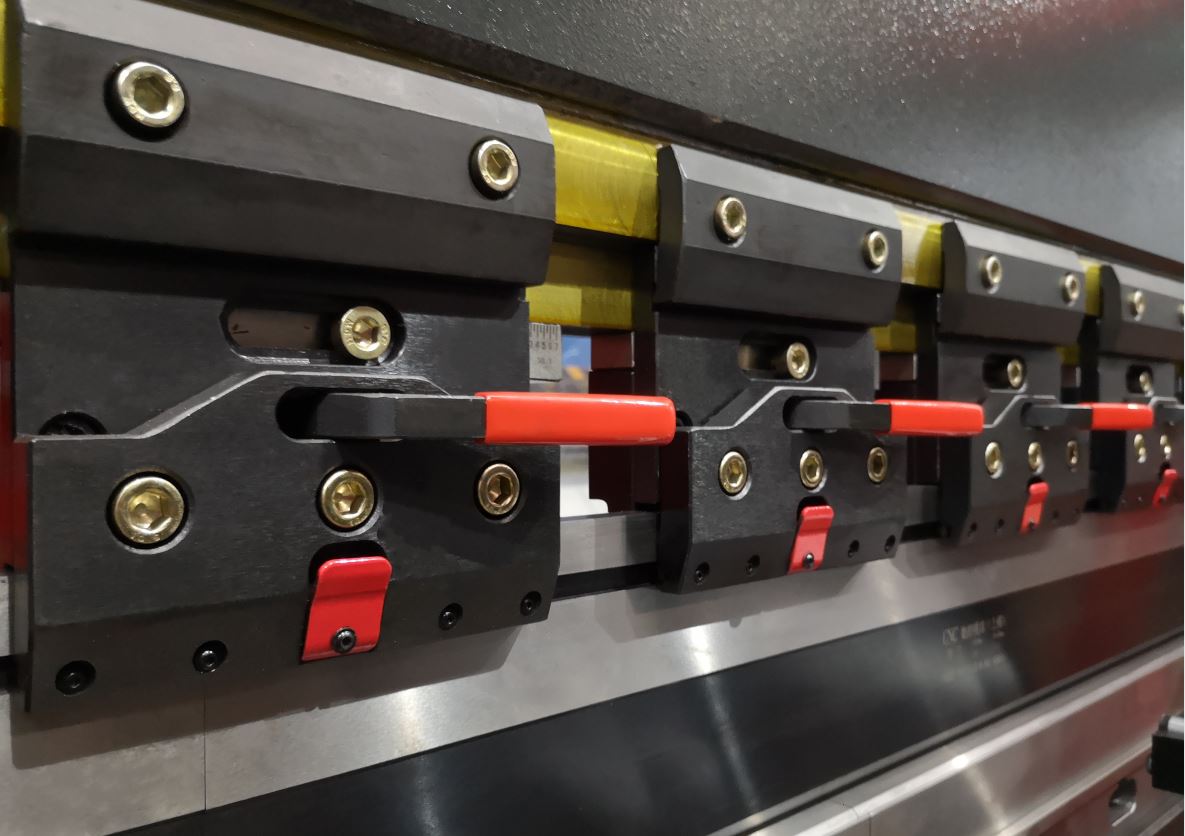

4. Clip rapide
Changements d'outils rapides grâce à la configuration verticale ， pour réduire vos temps de configuration

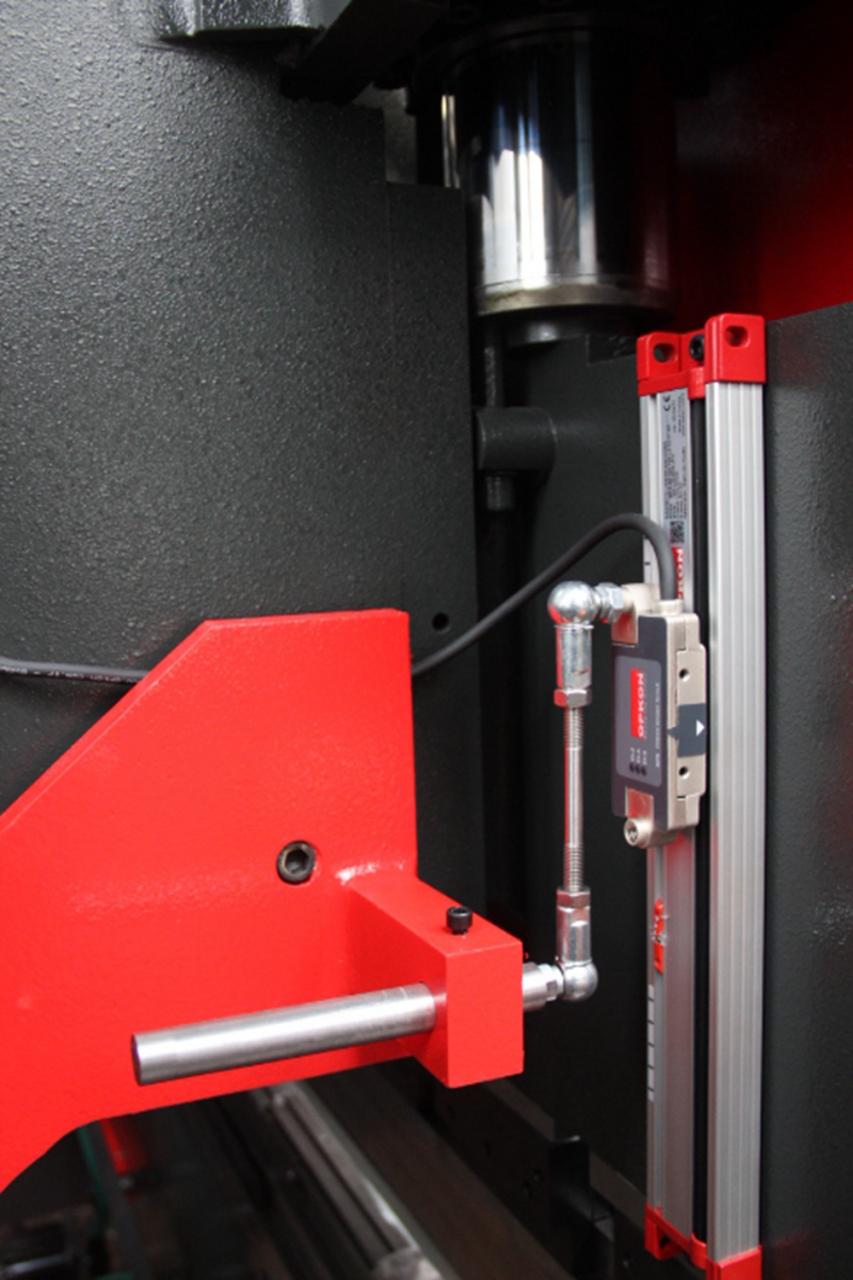

5. La règle de réseau donne un positionnement précis
Le système de guidage linéaire optique est fixé au banc de la machine par un bras séparé. Grâce à cette solution, toutes les valeurs de lacet peuvent être enregistrées pour ajuster la sensibilité et la répétabilité de vos fixations.

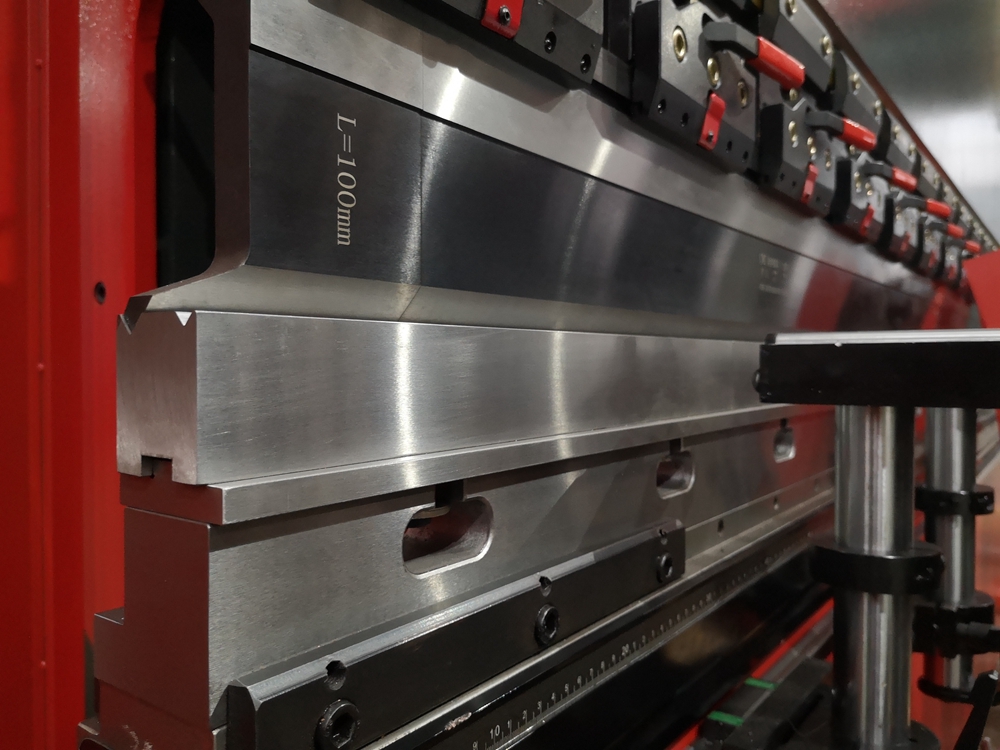

6. Moule CNC (Golin)
Moule concentrique CNC ， Multifonction, facile à changer de côté

7. Système de couronnement automatique
Compensation égalisée, angle de flexion parfaitContrôle par système de contrôle CNC DA52s

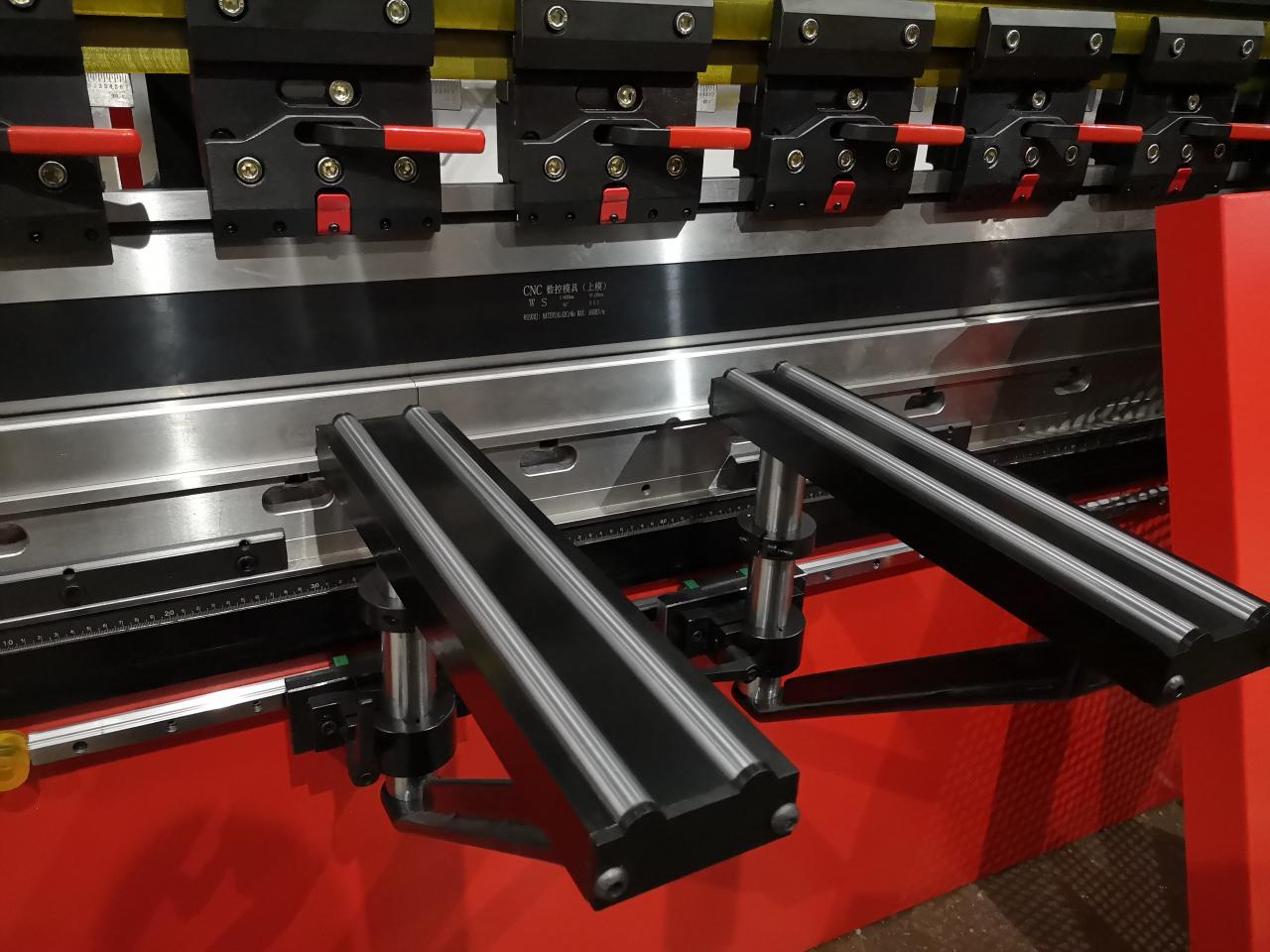

8. Bras de support
Les supports de support ergonomiques et l'éclairage LED de la zone de travail servent à maximiser votre facilité d'utilisation

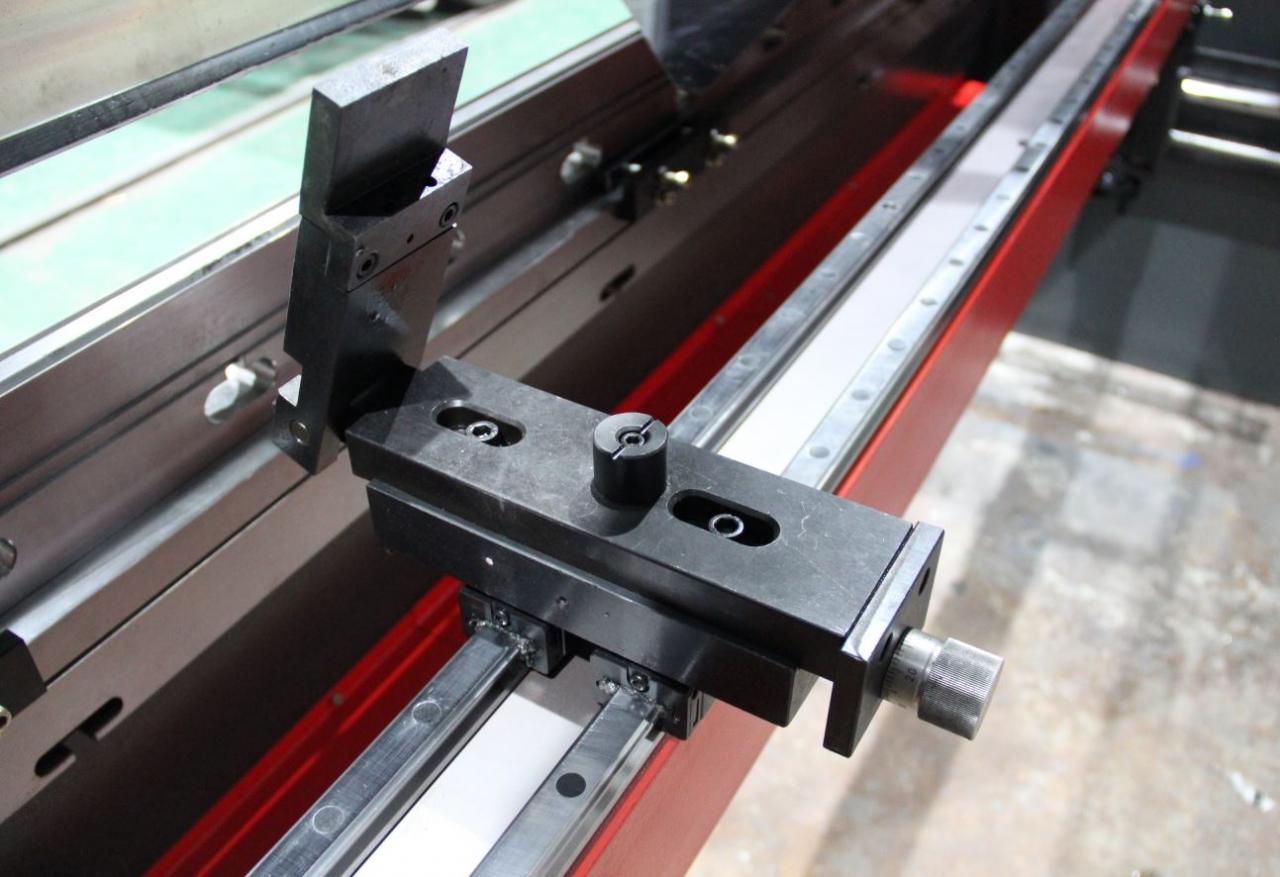

9. Doubles guides linéaires et poutre de support intégrée
Pour améliorer la précision du mouvement des doigts

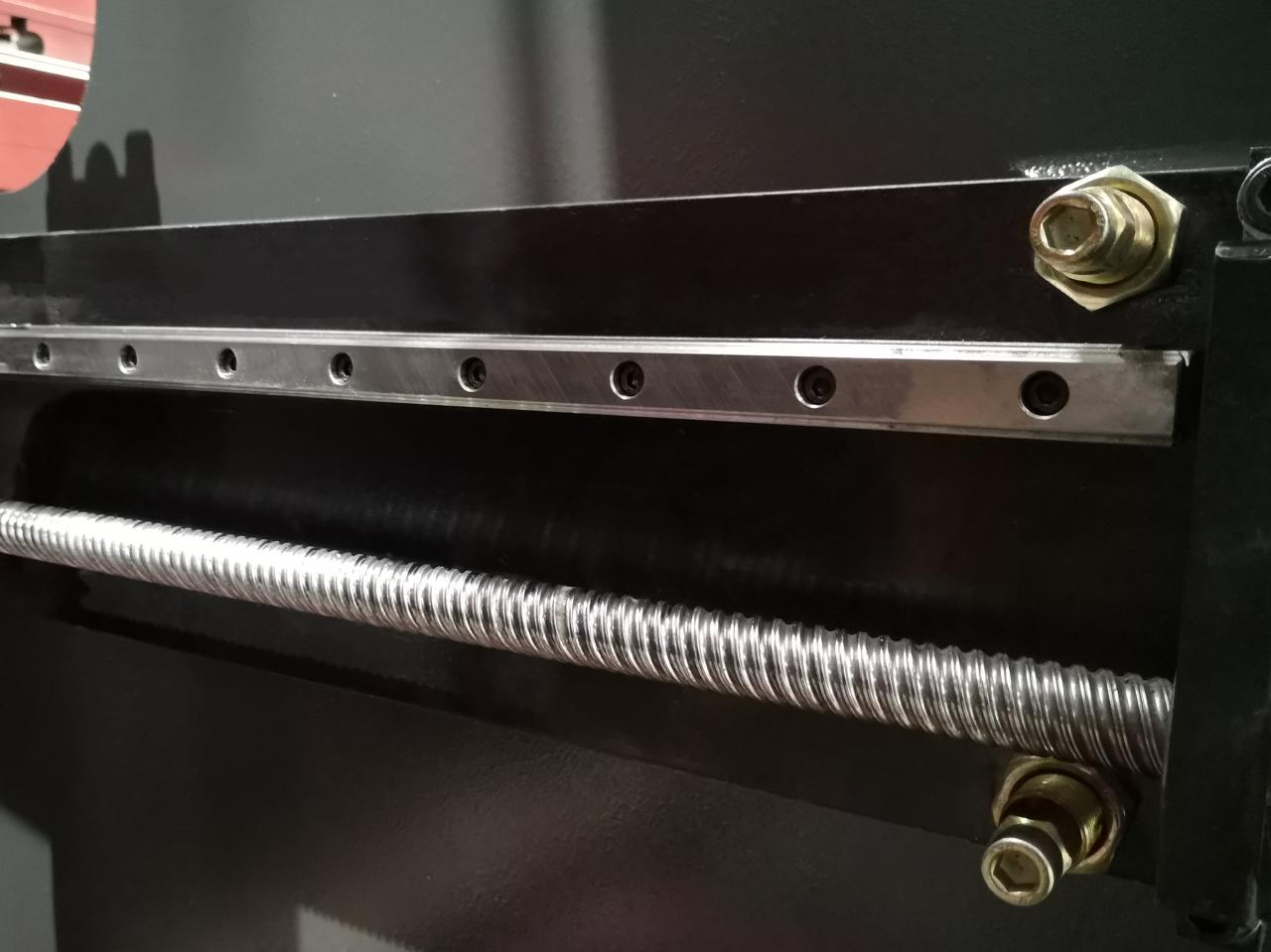

10. Vis à billes et guide linéaire
Butées arrière dynamiques et axe à grande vitesse grâce à la vis à billes et au guidage linéaire pour améliorer la précision du mouvement de la butée arrière

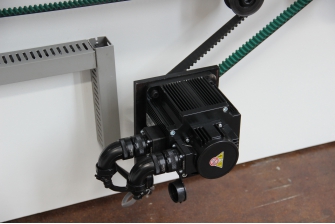

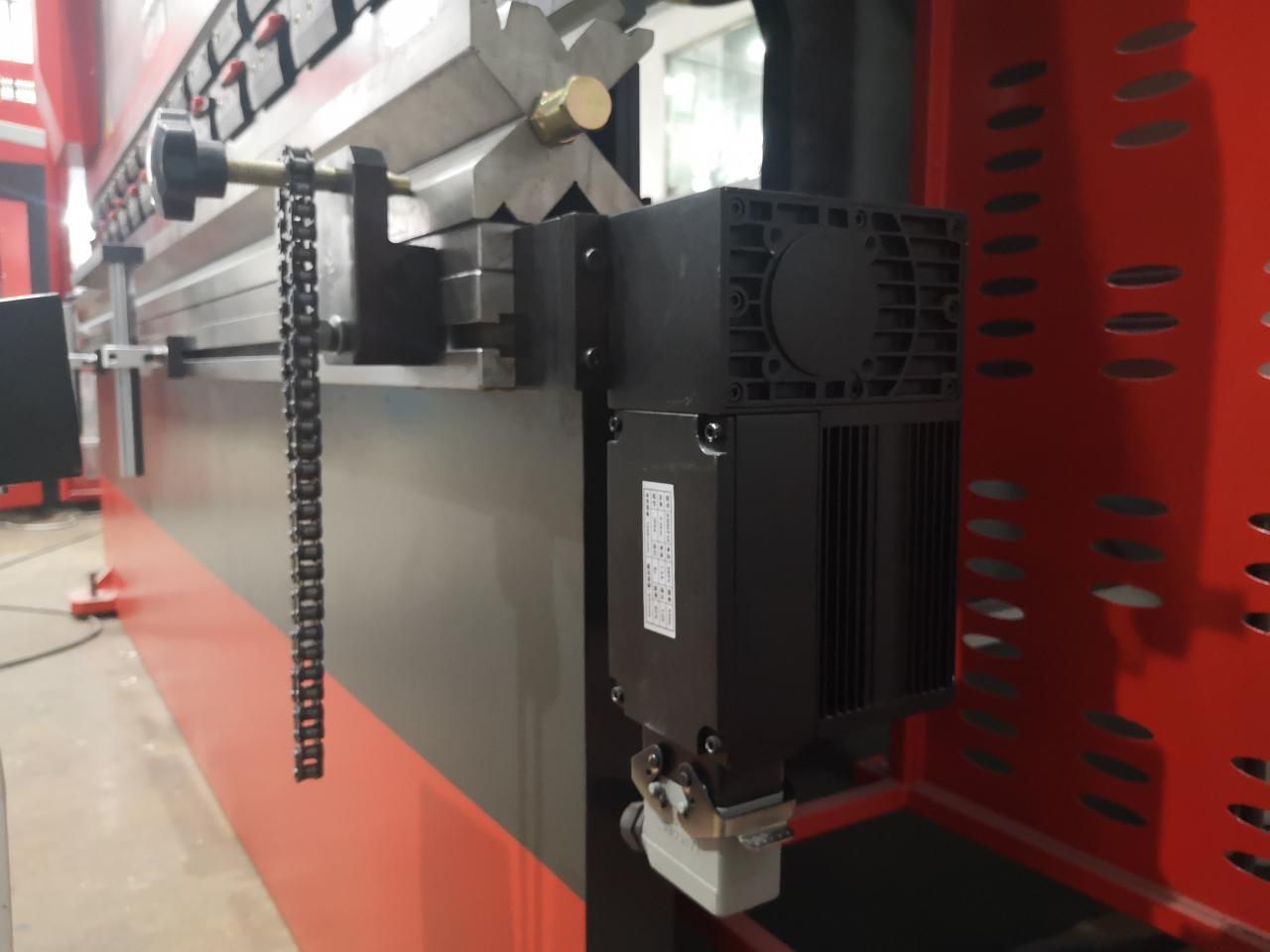

11. Servomoteur
Positionnement des servomoteurs X et Y aixs pour augmenter la vitesse et la précision.

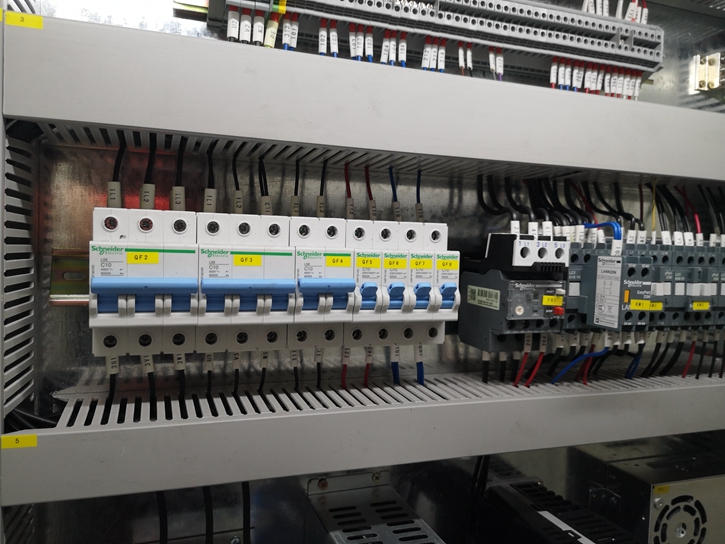

12. Principaux composants électriques
Sélection de marques internationales, performances stables et durables.

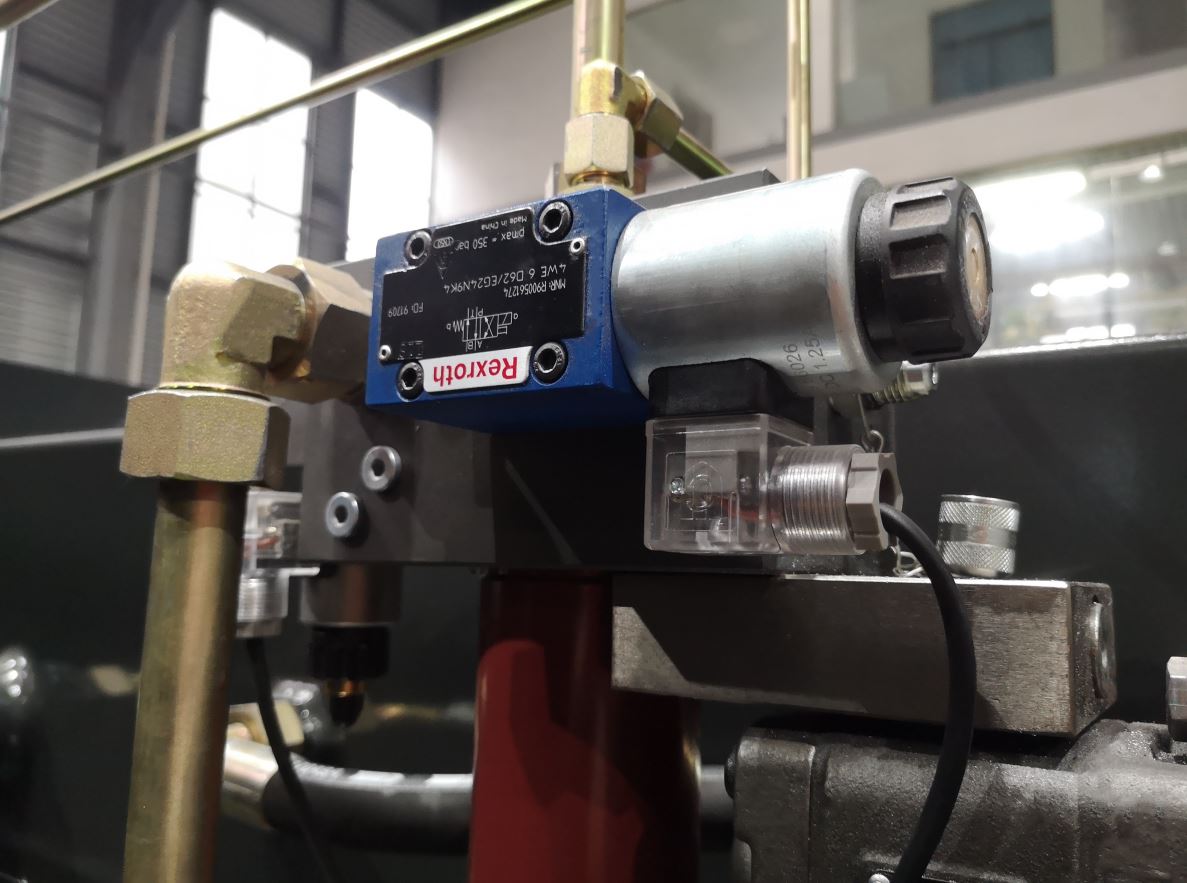

13. Soupape hydraulique
Sélection de marques internationales, performances stables et durables.

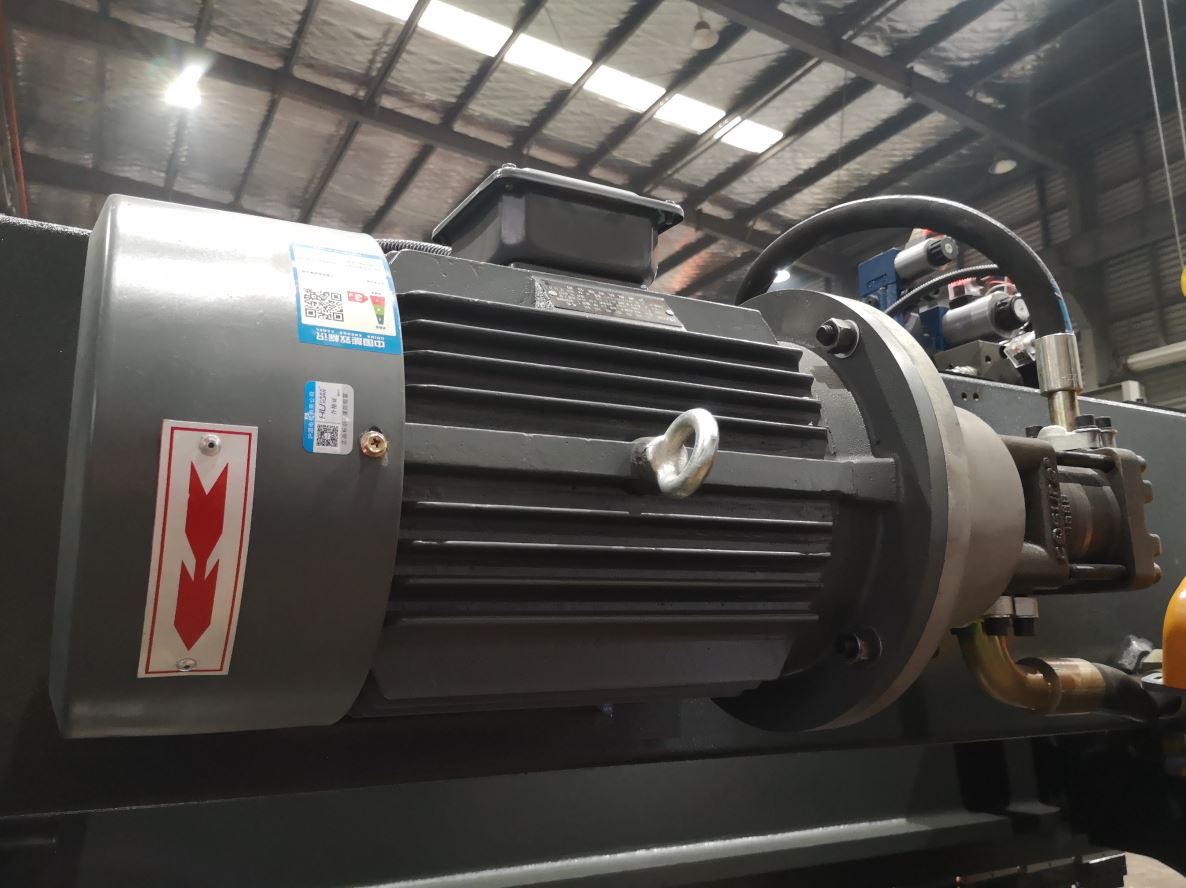

14. Moteur principal (Siemens de l'allemand) Pompe à huile (Sunny d'Amérique)
Sélection de marques internationales, performances stables et durables.

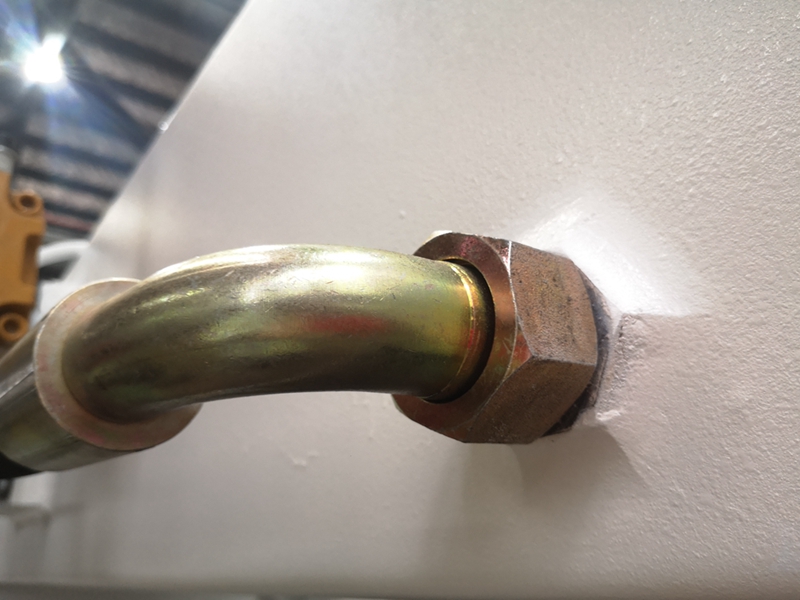

15. Joint de tube (EMB de l'allemand)
Pour éviter les fuites d'huile, facile à réparer

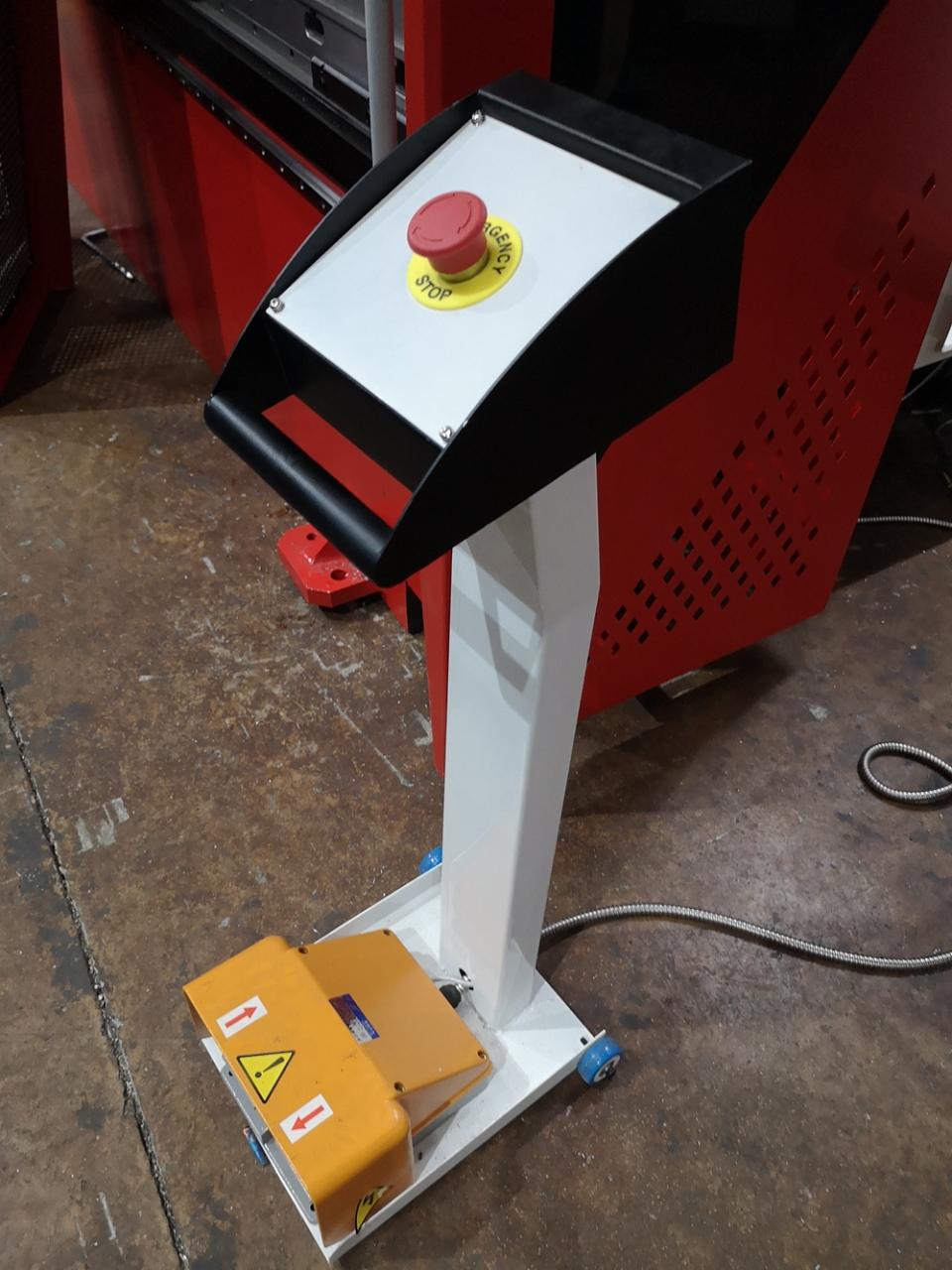

16. Composants électriques de l'interrupteur au pied (Schneider de France)

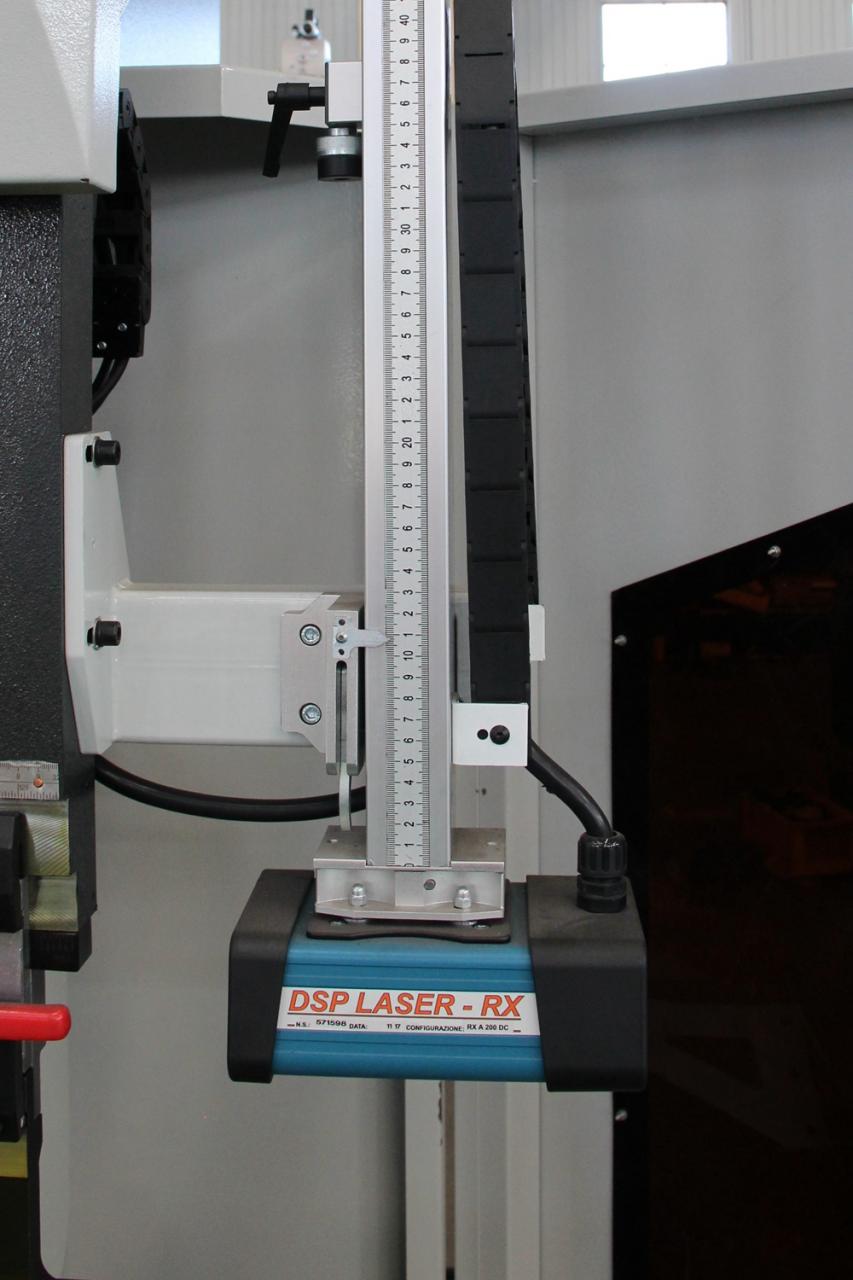

17. Coffre-fort laser DSP (facultatif)
La lame s'arrête lorsqu'un obstacle est détecté par laser.

Paramètres techniques

Modèle	Distance des pôles(mm)	Profondeur de gorge(mm)	Course du curseur (mm)	Hauteur maximale(mm)	Puissance(kw)	Poids (kg)	Dimension (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Détails

• Course du curseur (mm) : 120 mm
• Niveau automatique : Entièrement automatique
• Profondeur de gorge (mm) : 320 mm
• Type de machine : synchronisée
• Longueur de la table de travail (mm) : 3200 mm
• Largeur de la table de travail (mm) : 150 mm
• Dimensions : 3200x1600x2600mm
• Condition: Nouveau
• Matériau/métal traité : laiton/cuivre, acier inoxydable, alliage, acier au carbone, aluminium.
• Automatisation : Automatique
• Services supplémentaires : formage final
• Année : 2020
• Poids (KG): 7000
• Puissance du moteur (kw) : 7,5 kw
• Principaux arguments de vente : Multifonctionnel
• Garantie : 2 ans
• Industries applicables : magasins de matériaux de construction, ateliers de réparation de machines, usines de fabrication, usines d'alimentation et de boissons, imprimeries, travaux de construction, énergie et mines, magasins d'alimentation et de boissons
• Emplacement de la salle d'exposition : Aucun
• Type de commercialisation : Nouveau produit 2020
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 1 an
• Composants principaux : roulement, moteur, récipient sous pression, moteur, autre
• Modèle : Série WE67K-125T/3200
• Matière première: Laminage de feuille/plaque
• Système de contrôle : Delem DA66T
• Axes de contrôle : Y1 Y2 X couronnement de l'axe W
• Composants électriques : Schneider de France
• Moteur principal : Siemens d'Allemagne
• Délai de livraison : 15 jours
• Utilisation: Pliage de tôle
• Certificat : CE ISO
