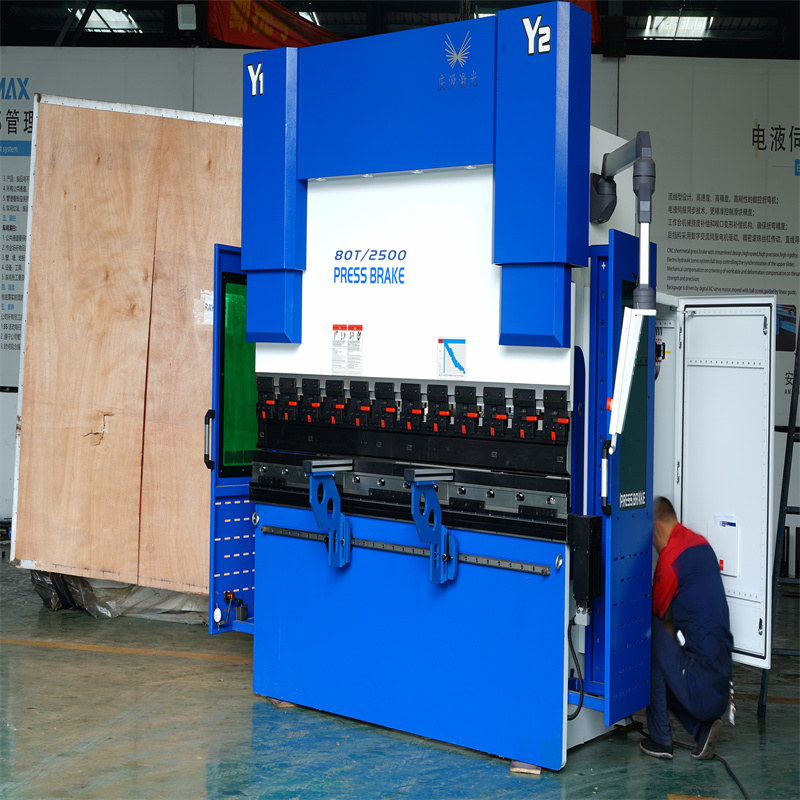

Presse plieuse hydraulique CNC Fabricant de machines à cintrer les tôles

Taper	Force nominale	Longueur de la table de travail	Distance des pôles	Gorge Sept	Curseur Voyage	Ouverture maximale	Du pouvoir	Dimension
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(kW)	L*W*H(mm)
30T/1600	300	1600	1280	200	80	285	3	1600*1000*1600
35T/2000	350	2000	1480	200	80	285	4	2000*1100*1800
40T/2200	400	2200	1850	230	100	320	5.5	2200*1200*1910
40T/2500	400	2500	1850	230	100	320	5.5	2500*1200*1910
50T/2500	500	2500	1850	230	100	320	5.5	2500*1200*2000
63T/2500	630	2500	1900	250	100	320	5.5	2500*1300*2210
63T/2500	630	3200	2500	250	100	320	5.5	3200*1300*2210
80T/2500	800	2500	1900	300	100	320	7.5	2500*1400*2300
80T/3200	800	3200	2500	320	100	350	7.5	3200*1500*2300
100T/3200	1000	2500	1900	320	100	350	7.5	4000*1500*2400
100T/4000	1000	3200	2500	320	120	370	7.5	2500*1600*2400
100T/3200	1000	4000	3000	320	120	370	7.5	3200*1600*2600
125T/3200	1250	3200	2500	320	120	370	7.5	4000*1600*2700
125T/4000	1250	4000	3000	320	120	370	7.5	3200*1600*2600
160T/3200	1600	3200	2500	320	200	460	11	4000*1600*2700
160T/4000	1600	4000	3000	320	200	460	11	3200*1600*2600
160T/5000	1600	5000	4000	320	200	460	11	4000*1600*2700
160T/6000	1600	6000	4940	320	200	460	11	3200*1700*2700
200T/3200	2000	3200	2500	320	200	460	11	4000*1700*2800
200T/4000	2000	4000	3000	320	200	460	11	5000*1900*3100
200T/5000	2000	5000	4000	320	200	460	11	6000*1900*3200
200T/6000	2000	6000	5000	320	200	460	11	3200*1950*2800
250T/3200	2500	3200	2500	400	250	590	18.5	4000*1950*2800
250T/4000	2500	4000	3000	400	250	590	18.5	5000*1950*3000
250T/5000	2500	5000	4000	400	250	590	18.5	6000*1950*3300
250T/6000	2500	6000	5000	400	250	590	18.5	3200*2000*3200
300T/3200	3000	3200	2500	400	250	590	22	4000*2000*3400
300T/4000	3000	4000	4000	400	250	590	22	5000*2000*3400
300T/5000	3000	5000	5000	400	250	590	22	6000*2000*3400
300T/6000	3000	6000	2530	400	250	590	22	3200*2000*3450
400T/4000	4000	4000	3000	400	250	590	30	4000*2000*3450
400T/5000	4000	5000	4000	400	250	590	30	5000*2000*3450
400T/6000	4000	6000	5000	400	250	590	30	6000*2000*3450
500T/5000	5000	5000	4000	400	250	590	45	5050*3500*3700
500T/6000	5000	6000	5000	400	320	590	45	6050*3500*3700
600T/4000	6000	4000	3000	400	320	590	55	4050*4500*3700
600T/6000	6000	6000	5000	400	320	590	55	6050*4500*3700
800T/6000	8000	6000	5000	400	320	590	55	6300*4500*6000

1. Le cadre adopte des pièces structurelles en acier, les plaques verticales gauche et droite, l'établi et la plaque de pression sont soudés dans une structure entière. Après le soudage, la contrainte interne est éliminée par revenu, de sorte que la rigidité globale est élevée et la stabilité est élevée.

2. Les principaux composants tels que le fuselage et le curseur sont analysés par le logiciel d'analyse par éléments finis ANSYS pour assurer la stabilité de la machine-outil.

3. Transmission supérieure hydraulique, stable et ferme.

4. Le bloc mécanique et l'arbre de torsion sont synchronisés avec une grande précision.

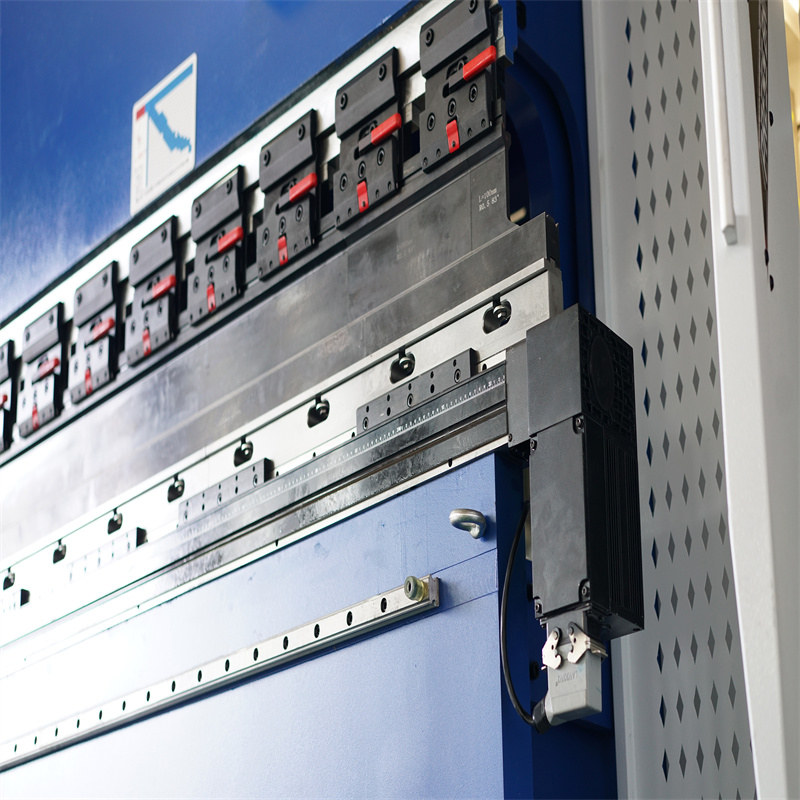

5. La vis à billes et le guide linéaire de Taiwan Shangyin peuvent avoir une précision de 0,02 mm. La distance de la butée arrière et la course du curseur sont contrôlées par le système CNC, ce qui est pratique et rapide.

6. ​​Les cylindres Jining Taifeng subissent un forgeage, une trempe et un revenu, un meulage fin, un chromage dur et d'autres processus, et sont équipés de joints étrangers pour surmonter les fuites d'huile.

7. Le système hydraulique adopte le système hydraulique intégré du circuit d'huile allemand Bosch Rexroth, qui réduit l'installation du pipeline et a une apparence belle et simple.

8. Les composants hydrauliques sont sélectionnés en Allemagne pour assurer la stabilité du fonctionnement de la machine-outil.

9. Cette machine adopte l'alimentation du système triphasé allemand Siemens (380V) pour l'alimentation, la tension du circuit de commande (220V) est fournie par le transformateur de commande Schneider et l'alimentation CC requise pour l'électrovanne du circuit de mise en œuvre.

Détails

• Course du curseur (mm) : 320 mm
• Niveau automatique : Entièrement automatique
• Profondeur de gorge (mm) : 400 mm
• Type de machine : synchronisée
• Longueur de la table de travail (mm) : 6000
• Largeur de la table de travail (mm) : 4000 mm
• Condition: Nouveau
• Matériau/métal traité : acier inoxydable, alliage, aluminium
• Automatisation : Automatique
• Année : 2021
• Poids (KG): 6800
• Puissance du moteur (kw) : 7,5 kw
• Principaux arguments de vente : automatique
• Garantie 1 année
• Industries concernées : magasins de matériaux de construction, ateliers de réparation de machines, travaux de construction, autres
• Emplacement de la salle d'exposition : Aucun
• Type de commercialisation : Nouveau produit 2020
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 1 an
• Composants principaux : moteur, moteur, autre
• Service après-vente fourni : support technique vidéo, support en ligne
• Service après-vente : support technique vidéo, support en ligne
