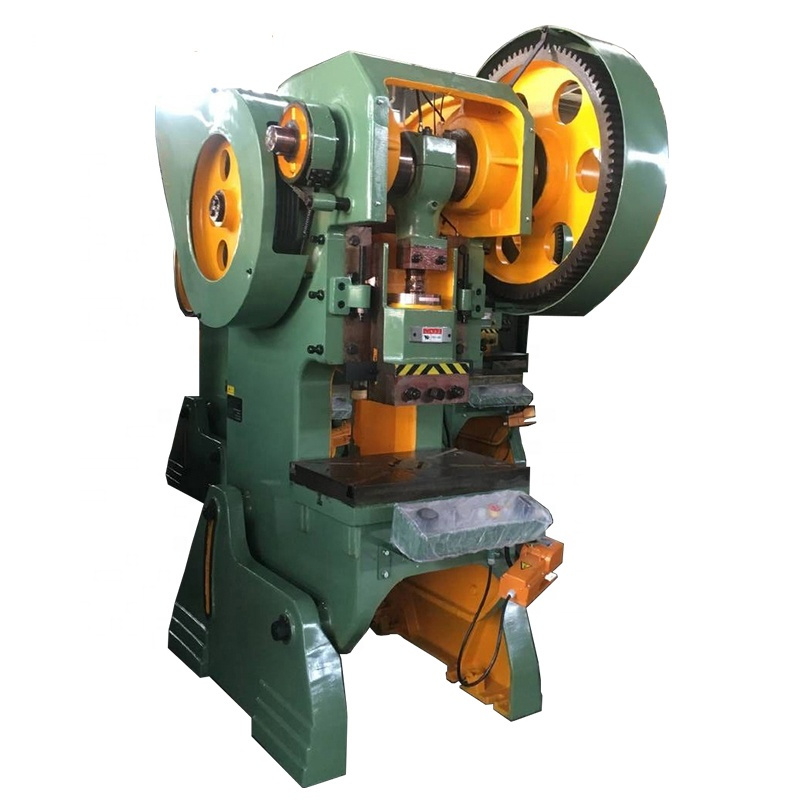

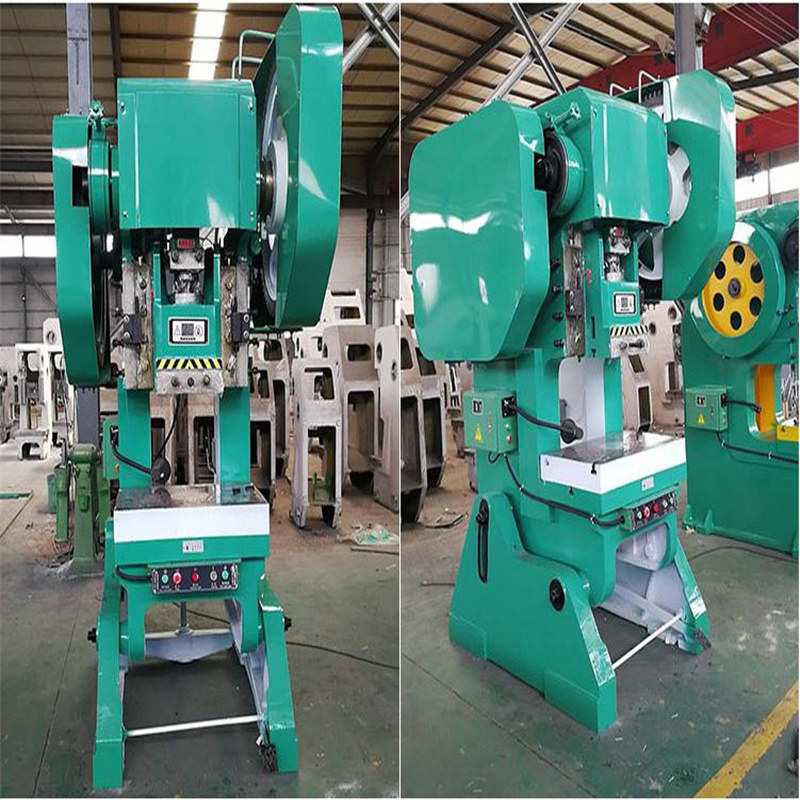

Poinçonneuse de presse hydraulique de 25 tonnes Presse de poinçonnage de cadre C

Description des produits

Les poinçonneuses à presse hydraulique de 25 tonnes sont plus solides et plus complètes que n'importe quelle presse à cadre d'écart sur le marché aujourd'hui. Plus d'acier dans la section en C du cadre réduit ce que l'on appelle la déviation angulaire sous des charges d'emboutissage complètes. Volant d'inertie plus grand, point de cote énergétique ABDC plus élevé, bielles et vis à billes. Nouveau corps de glissière en fonte avec indicateur numérique de hauteur de matrice et grande plaque d'adaptation de matrice supérieure à bride. Les guides coulissants sont de conception à coin conique comme nos presses à côté droit pour assurer une longue durée de vie de la matrice pendant les cycles de production.

Le JH21- 200 tonnes GEN-2 (à gauche) montre notre commande I-PRESS standard, les protections latérales, la station d'exécution en T et le support à fente en T et la glissière pour un serrage rapide des matrices.

Exécution standard :

Le cadre en acier soudé monobloc lourd est conçu pour résister à la déflexion, offrant des emboutissages plus précis et une durée de vie plus longue.

La surcharge hydraulique à réponse rapide soulage la pression d'une surcharge de tonnage en quelques millisecondes, arrêtant la presse immédiatement et protégeant la presse et les matrices contre les dommages.

L'embrayage et le frein humides offrent une longue durée de vie, très peu d'entretien et des performances élevées, même à des taux de course uniques élevés.

Précision JIS I.v

Châssis en acier mécano-soudé à haute rigidité.

Moteur avec onduleur.

Embrayage combiné à friction humide.

Guide allongé hexaédrique rectangulaire ; OCP-315/400 avec guide allongé octaédrique.

Protecteur de surcharge hydraulique.

OCP-25/45 : réglage manuel, échelle indiquée.

OCP-45 : option élec. réglage avec affichage numérique.

OCP-63 supérieur : élec. réglage avec affichage numérique.

Cylindre d'équilibrage de levage.

Électrovanne double importée.

Lubrification à la graisse forcée électrique.

Cylindre d'équilibrage : lubrification manuelle à l'huile.

Panneau intégré (elec.cam inclus).

Contrôle PLC de marque internationale.

Contacteur et bouton de marque internationale.

Spécifications de sécurité CE

En option : coussin d'air, barrière immatérielle, dispositif automobile..

Nom : Corps de la machine

Origine : Chine
Le cadre en acier soudé monobloc lourd est conçu pour résister à la déflexion, offrant des emboutissages plus précis et une durée de vie plus longue.

Nom : système de contrôle NC

Original : fabriqué en Chine
Six fins de course programmables
Quatre entrées de protection de matrice programmables
Écran d'affichage LCD pour les messages d'état et de défaut
Affichage LED pour l'angle de manivelle et les spm

Embrayage et frein pneumatiques

L'embrayage et le frein humides offrent une longue durée de vie, très peu d'entretien et des performances élevées, même à des taux de course uniques élevés.

L'utilisation adopte une double valve de TACO, Japon, qui peut garantir la sécurité et la fiabilité de l'embrayage.

Barrières immatérielles de sécurité :

Clôture de protection et verrouillage de sécurité pour assurer la sécurité de fonctionnement. avoir un interrupteur à pédale mobile à une main, facile à utiliser.

Couvertures latérales avant avec interrupteurs de sécurité, protections de sécurité pour rétro-éclairage (catégorie 4), pédale conforme à la réglementation CE.

Station de boutons de commande

La machine est équipée d'un bouton à deux mains et d'un interrupteur au pied : commandes anti-arrimage, anti-répétition avec bagues de protection ; conforme à
OSHA.

spécification

Taper	Profondeur de la gorge(mm)	Moteur(kw)	Poids (kg)	Nomina(kn)
JH-21-25	210	3	2450	250
JH-21-45	225	5.5	3550	450
JH-21-60	270	5.5	5150	600
JH-21-80	310	7.5	6450	800
JH-21-100	330	7.5	8650	1000
JH-21-125	Plus de détails, veuillez contacter notre vendeur, vous donnera la meilleure solution .......

Détails

• CNC ou non : Normal
• Condition: Nouveau
• Type de machine : poinçonneuse
• Course de glissière (mm): 120
• Source d'alimentation : Pneumatique
• Lieu d'origine : Anhui, Chine
• Tension : 380 V/220 V en option
• Dimension(L*W*H): 1150*900*1880mm
• Puissance du moteur (kW) : 2,2
• Numéro de modèle: JH21
• Poids (T) : 2,35
• Principaux arguments de vente : haut niveau de sécurité
• Garantie : 3 ans
• Industries applicables : magasins de matériaux de construction, usines de fabrication, ateliers de réparation de machines, travaux de construction, énergie et exploitation minière
• Emplacement de la salle d'exposition : Royaume-Uni, États-Unis
• Type de commercialisation : Produit phare 2019
• Rapport de test de machines : fourni
• Inspection sortante vidéo : Fourni
• Garantie des composants principaux : 3 ans
• Composants principaux : roulement, pompe, moteur
• Région de traversin : 450*300mm
• Alimentation principale : Siemens Electrical
• Composant pneumatique : TACO, Japon, CE
• Moteur principal : Siemens électrique
• Nom du produit : Presse à mouler de poinçonnage
• Contrôleur logique programmable PLC : OMRON du Japon
• Surcharge hydraulique : Allemagne
• Système de lubrification automatique : Joint sino-japonais, qui a une alarme de blocage
• Type : Presse à poinçonner hydraulique
• Marque : ACCURL
• Service après-vente fourni : support en ligne, support technique vidéo
• Service après-vente : support technique vidéo, support en ligne
• Emplacement du service local : Royaume-Uni, États-Unis
• Force nominale (kN) : 250
• Certificat : CE ISO
