découpeuse de tôle d'acier de commande numérique par ordinateur de machine de cisaillement de guillotine hydraulique de 12mm 3200mm

Traits:

1. La plate-forme d'alimentation avant est équipée d'une règle pour l'alimentation de la plaque et également lisse dans la surface pour protéger la plaque de toute surface douloureuse lors de l'alimentation. La règle peut être précise en MM ou plus pour le contrôle et la vérification de la précision.

2. La table de travail est équipée d'une bille ou d'une barre ronde en acier pour soutenir la plaque dans l'alimentation et également pour la protection de toute surface lacérée.

3. Le boîtier électronique a été équipé de bons composants certifiés. Nous utilisons principalement des composants SIEMENS ou Schneider certifiés CE pour les machines d'exportation, ainsi que des composants certifiés CCC de haute qualité pour répondre aux différents besoins standard des clients.

4. L'acier du corps de la machine, nous choisissons principalement le fournisseur de plaques d'acier de marque chinoise Shanghai BAOSTEEL de bonne qualité et avons été traités avec de la peinture anticorrosive avant la dernière peinture. Ainsi, la machine aura d'abord une bonne utilisation durable et également une apparence extérieure parfaite.

5. La lame : le matériau de la lame est 9CrSi ou 6CrW2Si, le matériau est un matériau hautement testé avec des milliers de fois pour une rigidité élevée et un résultat de coupe. La lame supérieure est une lame rectangulaire avec quatre bords de lame qui est différente de la machine de cisaillement QC12Y Swing Beam (les détails veuillez vérifier la lame SIECC/SIECCTECH expliquent la photo et les instructions). Le dégagement de la lame peut être réglé manuellement ou par moteur. Les deux ont le cadran d'index pour afficher le dégagement afin que le contrôle et l'affichage puissent être facilement. Et l'arbre de la lame utilise une structure inclinable pour favoriser la précision de cisaillement.

6. La machine a équipé le pied de presse pour presser la plaque de manière stable lors de la coupe, le pied a été équipé d'une surface en plastique à fraction élevée sans destruction de surface de la plaque. Pour la plaque trouée, nous équiperons le pied carré pour une presse carrée stable.

7. Pompe à engrenages : Nous utilisons une « pompe à engrenages interne conjuguée droite » de bonne marque dans les deux marques chinoises Shanghai chengjie ou Allemagne Eckerler. La pompe à engrenages internes est traitée comme une pompe sans usure dans l'industrie et a été largement utilisée dans les machines hydrauliques de haute précision avec le caractère de faible bruit, sans pulsation et longue durée de vie. La pompe à engrenages Shanghai Chengjie est également utilisée dans l'industrie aéronautique chinoise, elle est donc fiable et fiable. Lorsque vous travaillez à grande vitesse, le son est plat et fluide, même sans piégeage. La longue durée de vie dépend de ses performances abrasives. Les composants internes de la machine ont une couche de protection de film d'huile, donc même utiliser de l'huile hydraulique normale, même pas d'abrasion.

8. Le système hydraulique peut utiliser le système Germany Rexroth ou USA OMG. Le retour est contrôlé par un cylindre de retour d'azote avec un processus de travail stable et facile à utiliser. La transmission renforcée par la presse hydraulique et l'azote imposent la poussée vers le haut avec une bonne coopération. (Le principe de fonctionnement peut revenir au dessin de la technologie SIECC de QC11Y et QC12Y)

9. La jauge arrière est comptée par compteur et peut être micro-ajustée et est entraînée par un moteur.

10. La machine sera équipée d'une porte de protection de clôture avant la lame de coupe et le pied de presse. La clôture peut être ouverte si nécessaire. Près de la gorge, nous serons équipés d'une porte ouverte disponible pour la sécurité des personnes mais pouvant être ouverte en cas de besoin de vérification à l'intérieur.

11. Utilisation d'une voie de roulement à trois roulements pour éliminer l'espace entre les rails et améliorer la qualité de cisaillement. (Dessin de machine disponible pour
expliquer clairement)

spécification

ModèleMax. ÉpaisseurLimite d'élasticitéMax. LongueurAngleX. CourseLa fréquenceDu pouvoirL*W*H(mm)Lester
QC12Y-4*25004mm≤450kN/cm2500mm1°30'20~600mm16 fois/min5.5kW3040*1610*16203800Kg
QC12Y-4*32004mm≤450kN/cm3200mm1°30'20~600mm14 fois/min5.5kW3840*1610*16205000Kg
QC12Y-4*40004mm≤450kN/cm4000mm1°30'20~600mm10 fois/min5.5kW4600*1700*17006500Kg
QC12Y-4*60004mm≤450kN/cm6000mm1°30'20~600mm8 fois/min7.5kW6460*2100*320011000Kg
QC12Y-6*25006mm≤450kN/cm2500mm1°30'20~600mm14 fois/min7.5kW3040*1610*16205000Kg
QC12Y-6*32006mm≤450kN/cm3200mm1°30'20~600mm12 fois/min7.5KW3840*1610*16206000Kg
QC12Y-6*40006mm≤450kN/cm4000mm1°30'20~600mm8 fois/min7.5KW4620*1750*17008200Kg
QC12Y-6*50006mm≤450kN/cm5000mm1°30'20~600mm6 fois/min11KW5400*1800*190010500Kg
QC12Y-6*60006mm≤450kN/cm6000mm1°30'20~600mm5 fois/min11KW6480*2100*230016500Kg
QC12Y-8*25008mm≤450kN/cm2500mm1°30'20~600mm10 fois/min11KW3040*1700*17006000Kg
QC12Y-8*32008mm≤450kN/cm3200mm1°30'20~600mm8 fois/min11KW3860*1700*17007200Kg
QC12Y-8*40008mm≤450kN/cm4000mm1°30'20~600mm8 fois/min11KW4640*1700*17008800Kg
QC12Y-8*50008mm≤450kN/cm5000mm1°30'20~600mm8 fois/min11KW5400*2100*200011500Kg
QC12Y-8*60008mm≤450kN/cm6000mm1°30'20~600mm8 fois/min11KW6480*2100*235018000Kg
QC12Y-10*250010mm≤450kN/cm2500mm2°20~600mm9 fois/min11KW3040*1700*17007300Kg
QC12Y-10*320010mm≤450kN/cm3200mm2°20~600mm9 fois/min11KW3860*1700*17008000Kg
QC12Y-10*400010mm≤450kN/cm4000mm2°20~600mm8 fois/min11KW4650*2100*200012050Kg
QC12Y-10*600010mm≤450kN/cm6000mm2°20~1000mm5 fois/min15KW6500*2100*230024000Kg
QC12Y-12*250012mm≤450kN/cm2500mm1°40'20~600mm9 fois/min18.5KW3140*2150*20009000Kg
QC12Y-12*320012mm≤450kN/cm3200mm1°40'20~600mm9 fois/min18.5KW3880*2150*200010800Kg
QC12Y-12*400012mm≤450kN/cm4000mm1°40'20~1000mm8 fois/min18.5KW4680*2150*200013000Kg
QC12Y-12*500012mm≤450kN/cm5000mm2°20~1000mm6 fois/min18.5KW5900*2150*200016000Kg
QC12Y-12*600012mm≤450kN/cm6000mm2°20~1000mm5 fois/min18.5KW6900*2600*270029500Kg
QC12Y-12*800012mm≤450kN/cm8000mm2°20~1000mm5 fois/min18.5KW9000*3500*350046500Kg
QC12Y-16*250016mm≤450kN/cm2500mm2°30'20~600mm9 fois/min22KW3140*2150*200011000Kg
QC12Y-16*320016mm≤450kN/cm3200mm2°30'20~600mm8 fois/min22KW388
0*2150*2000		13000Kg
QC12Y-16*400016mm≤450kN/cm4000mm2°30'20~1000mm8 fois/min22KW4650*2150*220016300Kg
QC12Y-16*500016mm≤450kN/cm5000mm2°30'20~1000mm6 fois/min22KW5900*2600*270020000Kg
QC12Y-16*600016mm≤450kN/cm6000mm2°30'20~1000mm5 fois/min22KW6900*2700*270036000Kg
QC12Y-16*800016mm≤450kN/cm8000mm2°30'20~1000mm5 fois/min22KW9000*3500*350075000Kg
QC12Y-20*250020mm≤450kN/cm2500mm3°20~1000mm8 fois/min22KW3440*2300*250015800Kg
QC12Y-20*320020mm≤450kN/cm3200mm3°20~1000mm8 fois/min22KW4150*2350*270018500Kg
QC12Y-20*400020mm≤450kN/cm4000mm3°20~1000mm5 fois/min22KW4850*2600*270021500Kg
QC12Y-20*600020mm≤450kN/cm6000mm3°20~1000mm4 fois/min30KW6700*3000*300047000Kg
QC12Y-25*250025mm≤450kN/cm2500mm3°20~1000mm8 fois/min37KW3200*2700*290019000Kg
QC12Y-25*320025mm≤450kN/cm3200mm3°20~1000mm5 fois/min37KW4200*2700*290023000Kg
QC12Y-30*250030mm≤450kN/cm2500mm3°20~1000mm4 fois/min37KW3300*2900*300023500Kg
QC12Y-30*320030mm≤450kN/cm3200mm3°30'20~1000mm4 fois/min40KW4200*2900*320026000Kg
QC12Y-40*250040mm≤450kN/cm2500mm4°20~1000mm3 fois/min55KW3200*3300*300038000Kg
QC12Y-40*320040mm≤450kN/cm2500mm4°1000mm3 fois/min55KW4300*3300*320049000Kg

Détails

PROCESSUS DE CISAILLEMENT

Design parfait dans tous les aspects ; En choisissant la nouvelle guillotine CNC améliorée, nous aurons une sécurité maximale, une grande précision et une facilité d'utilisation unique.

L'écartement des lames, l'angle de coupe et la longueur de coupe sont tous ajustés automatiquement en fonction de la sélection du matériau et de l'épaisseur.

Les pièces critiques des presses plieuses et cisailles KEC sont fabriquées en Allemagne.

Les composants soigneusement sélectionnés proviennent de partenaires de longue date dans le monde entier.

Nous misons sur notre qualité et accordons donc à notre guillotine une garantie de 3 ans.

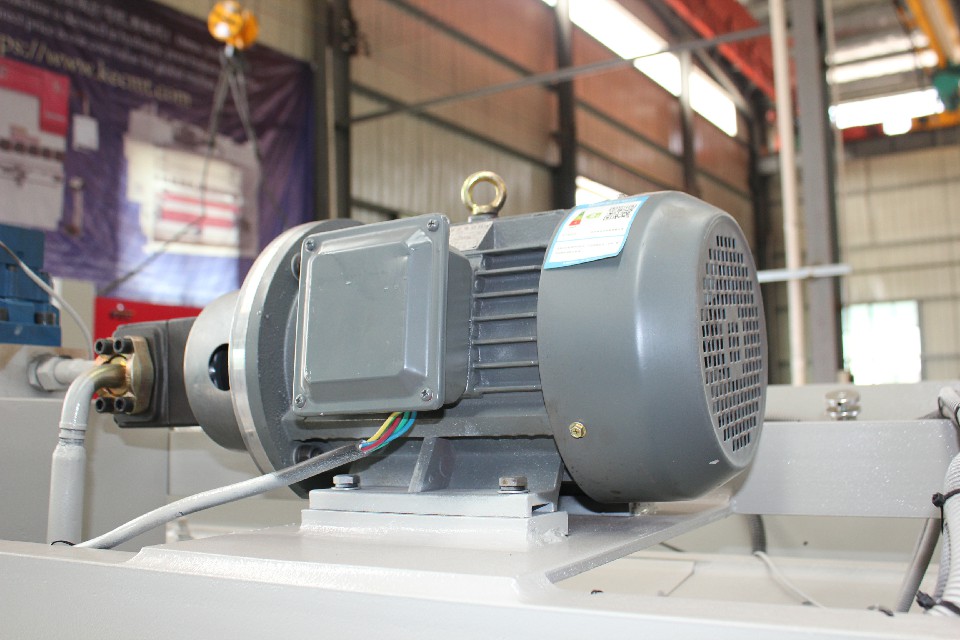

Moteur principal Siemens

L'utilisation de Siemens Motor garantit la durée de vie de la machine et réduit le bruit lors du travail.

Lame Clourancant Ajustement rapide

Mécanisme de réglage rapide pour réorganiser le dégagement de la lame. Opération facile à la main. réaliser un réglage en continu du dégagement de la lame.

Régulateur de verticalité à positionnement frontal

Dispositif de positionnement avant, réglage de la verticalité et dispositif de positionnement sur le support avant le plus à gauche, garantissant la précision de coupe, la facilité d'utilisation, pratique et efficace.

Bille d'acier roulante d'établi

La bille d'acier roulante de l'établi peut réduire la friction, protéger la surface de la pièce.

découpeuse de tôle d'acier de commande numérique par ordinateur de machine de cisaillement de guillotine hydraulique de 12mm 3200mm

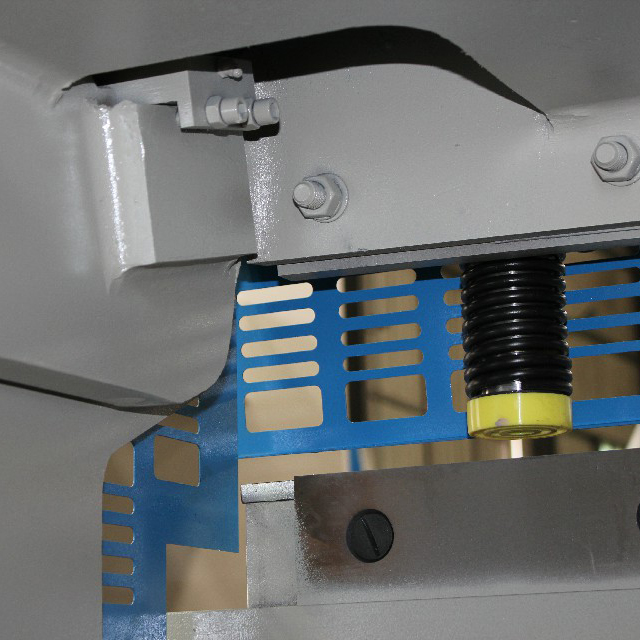

Cylindre de pression à ressort intégré

Son extrémité inférieure équipée d'un joint en matériau spécial, contrôle séparément la pression, évitant l'alliage d'aluminium ou autre plus doux
matériaux imprimés.

Butée arrière de haute précision

La butée arrière unique et nouvelle de la structure de guidage linéaire à vis à billes assure une grande précision de positionnement. Règle de guidage de faisceau réglable et structure de transmission synchrone, stable et fiable. Structure de mécanisme de levage en option pour couper la pièce hors de la plage de butée arrière. Lors de la coupe de plaques métalliques minces et larges, un dispositif de support pneumatique peut être sélectionné. La plage de positionnement accrue rend la coupe plus efficace et précise.

Armoire électrique stable

L'électricité durable de France Schneider assure le fonctionnement stable de la machine. Une connexion et une disposition de ligne raisonnables réduisent considérablement le taux d'échec. Et l'opérateur et toutes les parties de la machine ont joué une bonne protection. Servo et entraînement en option pour améliorer la précision de positionnement de l'axe (X) de la jauge arrière.

CONFIGURATION

Système de contrôle CNC : contrôle Estun E21S de Nanjing

Composants électriques : Schneider Electrical du français

Moteur principal : marque Siemens de l'Allemagne

Capteur de mesure d'angle : OPKON de la marque Türkçe

Inverter Drive: Taiwan DELTA Servo Motor & Driving System

API : Schneider Electrical du français

Lames de coupe : outils de requin de Chine

Système hydraulique : Bosch-Rexroth d'Allemagne

Pompe hydraulique : SUNNY de marque USA ou marque équivalente

Connecteur de tube : Marque EMB d'Allemagne

Vis à billes/guide de revêtement : HIWIN de la région de TaiWan

découpeuse de tôle d'acier de commande numérique par ordinateur de machine de cisaillement de guillotine hydraulique de 12mm 3200mm

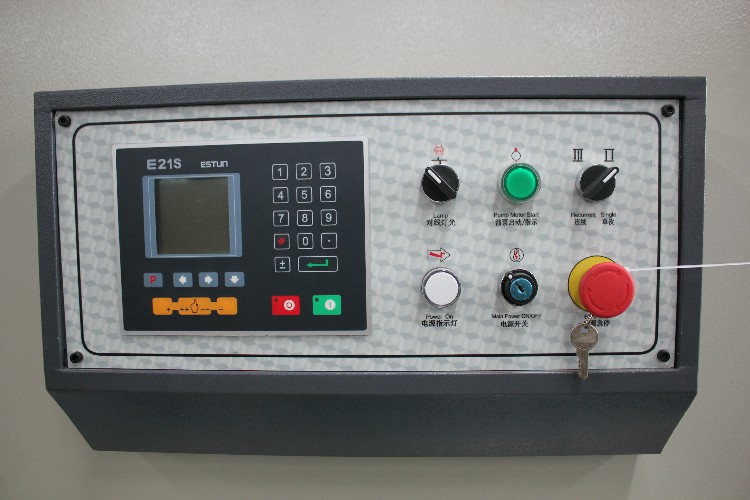

Contrôleur E21S

* Contrôle de la butée arrière et du bloc
* Commande pour moteurs à courant alternatif général, variateur de fréquence
* Positionnement intelligent
* Comptoir de stock
* Réglage du temps de maintien/décompression
* Mémoire de programme jusqu'à 40 programmes
* Jusqu'à 25 étapes par programme
* Positionnement d'un côté
* Fonction de rétractation
* Une clé de sauvegarde/restauration des paramètres
* mm/pouce
* Chinois/Anglais

découpeuse de tôle d'acier de commande numérique par ordinateur de machine de cisaillement de guillotine hydraulique de 12mm 3200mm

FAQ

1. Q : Nous voyons de nombreuses marques chinoises sur le marché, sont-elles toutes des fabricants ? Qu'en est-il de KEC/yaduan ?

R : Il est vrai que parmi toutes ces marques chinoises, la plupart sont des marques commerciales.
Mais KEC/yaduan est le véritable fabricant qui fabrique des presses plieuses hydrauliques et des cisailles depuis 2008.

2. Q : Comment obtenir un devis précis de KEC ?

A: Fournissez-nous simplement les détails du matériau, de l'épaisseur maximale et de la largeur maximale avec lesquels vous souhaitez travailler.

3. Q : Pouvez-vous faire le service d'OEM ?

R : Bien sûr. votre conception ou d'autres exigences sont acceptées, votre propre logo peut être effectué sur la machine.

4. Q : Quels sont les frais d'expédition de la Chine vers votre pays ?

A: nous pouvons envoyer la machine à votre adresse de port ou de porte par mer.

Veuillez nous indiquer votre port ou votre adresse la plus proche avec le code postal.

Nous travaillons avec plusieurs agents maritimes fiables pour organiser l'expédition mondiale de plusieurs façons.

5. Q : Quel est le délai moyen ?

R : Pour les stocks, le délai est d'environ 7 jours. Pour la production en série, le délai est de 20 à 30 jours après réception du paiement de l'acompte. Les délais deviennent effectifs à réception de l'acompte. Si nos délais ne correspondent pas à votre délai, nous pourrions organiser une production urgente spéciale afin de respecter notre délai. Dans tous les cas, nous essaierons de répondre à vos besoins. Dans la plupart des cas, nous sommes en mesure de gérer une livraison rapide.

6. Q : Pouvez-vous fournir la documentation d'expédition appropriée ?

R : Oui, nous pouvons fournir la plupart des documents, y compris
Connaissement;
Certificats d'analyse/conformité ;
Certificat CE, certificat COC ;
Assurance;
Pays d'origine;
Facture commerciale;
Liste de colisage et autres documents d'exportation, quels que soient les besoins.

7. Q : Acceptez-vous le paiement LC ?

A: Oui, normalement notre paiement est de 30% 70% T/T, le paiement LC est également acceptable

8. Q : Comment faire fonctionner les machines commandées ?

A: Des vidéos des machines avant expédition dans notre usine vous seront envoyées directement.

9. Q : Qu'en est-il du service de mise en service ?

A: nous pouvons offrir un service de mise en service, l'acheteur doit s'offrir des billets d'avion.

10. Q : Quelle est la garantie du produit ?

A : Normalement 3 ans. Notre engagement est de vous satisfaire avec nos produits. En garantie ou non, c'est la culture de notre entreprise d'aborder et de résoudre tous les problèmes des clients à la satisfaction de tous.

11. Q : Garantissez-vous une livraison sûre et sécurisée des produits ?

R : Oui, nous utilisons toujours des emballages d'exportation de haute qualité. Nous utilisons également des emballages solides spécialisés pour les marchandises dangereuses et des expéditeurs de stockage frigorifique validés pour les articles sensibles à la température. Les emballages spéciaux et les exigences d'emballage non standard seront facturés en plus.

Détails

  • Max. Largeur de coupe (mm): 3200
  • Max. Epaisseur de coupe (mm) : 12 mm
  • Niveau automatique : Entièrement automatique
  • Angle de cisaillement : 1,5 degré
  • Longueur de la lame (mm) : 2400 mm
  • Course de la butée arrière (mm): 20 - 600 mm
  • Profondeur de gorge (mm) : 150 mm
  • Condition: Nouveau
  • Puissance (kW) : 18,5 kW
  • Poids (KG): 10800 KG
  • Tension : 380 V/50 HZ/3 PH
  • Dimension(L*W*H): 3880*2150*2000
  • Année : 2021
  • Garantie : 3 ans
  • Principaux arguments de vente : haute précision
  • Industries applicables : magasins de matériaux de construction, ateliers de réparation de machines, usines de fabrication, travaux de construction, énergie et exploitation minière
  • Emplacement de la salle d'exposition : Canada, Royaume-Uni, États-Unis, France, Allemagne, Russie, Japon, Australie
  • Type de commercialisation : Nouveau produit 2021
  • Rapport de test de machines : fourni
  • Inspection sortante vidéo : Fourni
  • Garantie des composants principaux : 3 ans
  • Composants principaux : Roulement, moteur, pompe, engrenage, API, récipient sous pression, moteur, boîte de vitesses
  • Système de contrôle: Contrôle Estun E21 NC
  • Matériel de coupe: Métal Acier inoxydable Acier au carbone
  • Service après-vente fourni : pièces de rechange gratuites, installation sur le terrain, mise en service et formation, service de maintenance et de réparation sur le terrain, assistance en ligne, assistance technique vidéo
  • Service après garantie : support technique vidéo, support en ligne, pièces de rechange, service de maintenance et de réparation sur le terrain
  • Emplacement du service local : Canada, Royaume-Uni, États-Unis, France, Pakistan, Mexique, Russie, Australie, Afrique du Sud
  • Certificat : CE
